Как выставить зажигание на дэу матиз

Как выставить зажигание на Daewoo Matiz

Многие владельцы автомобиля Matiz концерна Daewoo сталкиваются с проблемой: как выставить зажигание на своём любимце, если с ним наблюдаются явные проблемы? Осуществить регулировку зажигания на Daewoo Matiz можно двумя способами – с использованием стробоскопа и без него.

Регулирование без стробоскопа

Опытные автомобилисты, хорошо разбирающиеся в работе двигателя, могут регулировать зажигание на слух и не тратиться на приобретение стробоскопа. Тем более что его точность не всегда достаточна и на самом автомобиле есть допуски, искажающие показания.

  1. Поставить двигатель на холостой ход и подвинуть трамблер в «плюс».
  2. Двигать его в обратном направлении до исчезновения детонации на холостом ходу.
  3. Далее с помощью тех же действий добиться отсутствия детонации при резком давлении на газ.

Закрепив трамблер, автомобиль выкатывается на ровную поверхность для проверки, скорость доводится до 50 км/час, включается 4 скорость и резко надавливается педаль газа. Если всё отрегулировано правильно, детонация продлится около 2 секунд, при её отсутствии или когда она длится дольше, требуется подрегулировка.

В случаях, когда регулировка трамблера невозможна из-за достижения крайней точки (но при этом проверка показывает, что зажигание не в норме), необходимо проверить, правильно ли он установлен и верно ли выставлен коленвал. Попытайтесь выставить трамблер с поворотом одного зубца в направлении регулировки.

Регулировка с использованием стробоскопа

  1. Двигатель рекомендуется прогреть до рабочей температуры, далее обязательно заглушить. Соединяем клеммы А и С диагностического разъёма, используя дополнительный провод 1, или подсоединим диагностический прибор 2 к разъёму. Разъём находится под ящиком для вещей.

Схема подключения
Подсоединение стробоскопа осуществляется по его инструкции. Его датчик подключается к высоковольтному проводу свечи 1-го цилиндра. Далее мотор запускается. Свет стробоскопа направляется на шкив коленчатого вала и нижнюю часть крышки привода ГРМ.

1 — метка на шкиве коленвала; 2 — шкала углов опережения на крышке привода ГРМ

  • При частоте вращения, соответствующей холостому ходу, метка на шкиве коленвала должна быть расположена строго напротив цифры «10» на шкале. Это значит, что угол опережения составляет 10 градусов.
  • В случае отклонения метки на шкиве от цифры «10» требуется регулировка угла опережения. Её делают с помощью поворота корпуса датчика-распределителя по часовой стрелке при раннем зажигании (значение больше 10) и против – при позднем (значение меньше 10). Перед началом корректировки обязательно остановить работу двигателя, обязательно заглушить и ослабить болты крепления датчика. Угол корпуса датчика изменить, повернув корпус

    Угол корпуса датчика немного изменить, повернув корпус.

  • Слегка закрепив болты, повторять действия пунктов 3–4 следует до того момента, пока метка не расположится правильно.
  • Совет: Использование приборов сильно упрощает процесс выставления, но не все могут позволить себе покупку прибора. Разброс цен достаточно большой: от 1000 до 6000 рублей. При этом приборы всегда имеют погрешность, лампа может потребовать скорой замены (что увеличивает цену приобретения). Желающие не тратиться могут собрать самодельный стробоскоп, который обойдется не дороже 150 рублей. Можно найти множество вариантов стробоскопов, сделанных в домашних условиях. Один из примеров сборки самодельного изделия представлен на картинке.

    Все элементы легко найти в любом магазине электротоваров или даже на рынке. Вместо лампы лучше использовать светодиоды, которые есть в любом фонарике, при этом и всю схему можно собрать в его корпусе. Кроме этого понадобятся простейшие элементы: конденсатор, резистор, реле, транзистор, тиристор, набор проводов и зажимы для питания от аккумулятора. Готовое изделие выглядит следующим образом.

    Готовый стробоскоп

    С его помощью можно:

    • осуществить регулировку зажигания;
    • проверить свечу или катушку зажигания;
    • контролировать центробежный и вакуумный регулятор угла опережения зажигания.

    Чтобы проверить правильность регулировки, необходимо:

    1. Когда двигатель прогрет и работает на холостом ходу, нажать педаль газа — провалов в работе не должно быть.
    2. Включить 4 скорость передачи при движении на скорости около 50 км/час и значительно подать газ – детонация должна быть в пределах 1–2 секунд.

    Дополнительные моменты:

    • При постоянном движении метки стоит проверить распределитель зажигания, провода, катушку. Возможно, проблема в них или произошел пробой проводки.
    • Также можно столкнуться с ситуацией, когда всё отрегулировано, но автомобиль плохо едет. В такой ситуации стоит поэкспериментировать с установкой угла опережения, возможно, его стоит увеличить до 12 или даже до 25 градусов. Если с увеличенным углом на скорости 50 км/час ощущается правильная детонация, отсутствуют провалы при нажатии газа, значит всё отрегулировано и выбрано верно.

    Осуществлять регулировку зажигания следует периодически, так как зачастую водитель не замечает изменений, что приводит к износу двигателя и, как следствие, к дорогостоящему ремонту.

    Установочные метки ГРМ на Дэу Матиз

    Процесс эксплуатации автомобиля Дэу Матиз невозможен без замены ремня ГРМ после определённого пробега. Если это условие не выполнять, владелец автомобиля может получить дополнительные затраты на капитальный ремонт силового агрегата машины. Замену ремня выполняют специалисты ремонтных центров или самостоятельно. Гарантией правильной замены изношенных деталей будет установка метки ГРМ.

    О двигателе

    На эту «малютку» устанавливают бензиновый мотор с тремя цилиндрами, он имеет рабочий объём всего 800 см 3. В дальнейшем на эту машину стали устанавливать литровый силовой агрегат. Блок цилиндров отлит из чугуна, головка блока изготовлена из алюминиевого сплава. Работу каждого цилиндра обеспечивают два клапана. По одному на впускном, выпускном каналах. Мощность двигателя составляет 52 лошадиные силы, что для небольшого автомобиля более чем достаточно. Распредвал расположен в верхней части головки блока цилиндров, приводится во вращение зубчатой ременной передачей.

    Для достижения высокой эффективности работы мотора выбрана высокая степень сжатия рабочей смеси в цилиндрах. Этого добились уменьшением размеров камеры сгорания, поэтому при обрыве ременной передачи возможна встреча клапанов с головками поршней, что влечёт за собой повреждение клапанов, поршней, шатунов, других деталей кривошипно-шатунного механизма. Инструкция по эксплуатации автомобиля предписывает владельцам менять изношенные детали привода ГРМ при пробеге не более 60 тыс. км.

    Читать еще:  Как снять генератор на рено меган 2

    Бо́льшая часть владельцев выполняет эту операцию раньше указанного срока. Это зависит от условий эксплуатации машины, её технического состояния. В целом ресурс мотора большой, он может прослужить более 200 тыс. км пробега. К недостаткам мотора относят частые отказы распределителя в системе зажигания. После перехода на инжекторную систему питания таких проблем больше не наблюдается.

    Почему важно совместить установочные метки

    Получить полную отдачу заложенных параметров мотора невозможно без соблюдения определённых условий. Одним из них является правильная установка фаз газораспределения. Для этого в приводе механизма ГРМ имеются установочные метки. Без них невозможно правильно выставить положение распредвала относительно коленвала. Если положение шестерни сдвинуть даже на один зуб, параметры работы двигателя будут сильно нарушены. Зажигание будет установлено ранним или поздним. Это отразится не только на параметрах мотора, но и на его техническом состоянии. Проведение операции по установке меток механизма привода ГРМ операция не сложная, но требующая внимательности при её выполнении. Подробно о процедуре замены ремня можно прочитать в этой статье.

    Метки распредвала

    Эта деталь в головке блока цилиндров отвечает за открытие, закрытие клапанов во впускном, выпускном каналах. Только полное наполнение цилиндров топливовоздушной смесью с последующим выводом отработанных газов, обеспечат получение заложенных параметров двигателя. Распредвал приводится в движение шкивом, который работает от вращения зубчатого ремня. Правильность установки шкива на распредвал обеспечивается штифтом, который не позволит ему поворачиваться произвольно относительно вала.

    Чтобы кулачки в нужный момент открывали или закрывали клапана, наносятся установочные метки в приводе механизма ГРМ. Верхняя внутренняя часть защитной крыши имеет на корпусе стрелку, полученную штамповкой при её изготовлении. Шкив распредвала также имеет метку, которая представляет собой риску на одном из зубьев. Шкив следует вращать до тех пор, пока риска и стрелка не будут направлены строго напротив друг друга. После этого можно продолжать работу дальше. Установку метки выполняют при снятом ремне, иначе можно вывести мотор из строя. При этом следует внимательно осмотреть сальник вала, если моторное масло просачивается сквозь сальник, его следует заменить новым изделием.

    Метки коленвала

    Когда открыт впускной клапан, поршень должен находиться в верхней мёртвой точке, чтобы при его движении вниз, цилиндр наполнился рабочей смесью. Поршень приводится в движение коленвалом через шатун. Если работу коленвала не синхронизировать с распредвалом, можно не только не запустить силовой агрегат автомобиля, но и вывести его из строя на длительный период. Чтобы этого не случилось наносятся установочные метки. Шкив вала установлен через шпонку, произвольно вращаться он не сможет. На нём имеется зуб с выемкой, которая получена в процессе изготовления шкива.

    Защитная крышка сальника коленвала также имеет полученную при литье метку в виде стрелки. Вал вместе со шкивом вращают до тех пор, пока метка на зубе не будет расположена строго напротив метки на крышке сальника. Эту операцию следует выполнять при снятом ремне в приводе механизма ГРМ, чтобы не произошла встреча поршней с клапанами. Если имеются следы протечек моторного масла на крышке сальника, его следует заменить, иначе смазка ускорит выход приводного ремня из строя.

    Если метки не совпадают

    Такая проблема может наступить в двух случаях:

    1. Собирается новый силовой агрегат или после ремонта.
    2. Произошёл обрыв приводного ремня.

    Если в первом случае проблем для мотора не будет, то от обрыва ремня при работающем двигателе, произойдёт поломка деталей кривошипно-шатунного механизма. Чтобы избежать таких проблем, следует внимательно подбирать запасные части, качественно выполнять техническое обслуживание мотора, проводить своевременную замену изношенных деталей.

    Установочные метки ГРМ на Дэу Матиз

    Процесс эксплуатации автомобиля Дэу Матиз невозможен без замены ремня ГРМ после определённого пробега. Если это условие не выполнять, владелец автомобиля может получить дополнительные затраты на капитальный ремонт силового агрегата машины. Замену ремня выполняют специалисты ремонтных центров или самостоятельно. Гарантией правильной замены изношенных деталей будет установка метки ГРМ.

    О двигателе

    На эту «малютку» устанавливают бензиновый мотор с тремя цилиндрами, он имеет рабочий объём всего 800 см 3. В дальнейшем на эту машину стали устанавливать литровый силовой агрегат. Блок цилиндров отлит из чугуна, головка блока изготовлена из алюминиевого сплава. Работу каждого цилиндра обеспечивают два клапана. По одному на впускном, выпускном каналах. Мощность двигателя составляет 52 лошадиные силы, что для небольшого автомобиля более чем достаточно. Распредвал расположен в верхней части головки блока цилиндров, приводится во вращение зубчатой ременной передачей.

    Для достижения высокой эффективности работы мотора выбрана высокая степень сжатия рабочей смеси в цилиндрах. Этого добились уменьшением размеров камеры сгорания, поэтому при обрыве ременной передачи возможна встреча клапанов с головками поршней, что влечёт за собой повреждение клапанов, поршней, шатунов, других деталей кривошипно-шатунного механизма. Инструкция по эксплуатации автомобиля предписывает владельцам менять изношенные детали привода ГРМ при пробеге не более 60 тыс. км.

    Бо́льшая часть владельцев выполняет эту операцию раньше указанного срока. Это зависит от условий эксплуатации машины, её технического состояния. В целом ресурс мотора большой, он может прослужить более 200 тыс. км пробега. К недостаткам мотора относят частые отказы распределителя в системе зажигания. После перехода на инжекторную систему питания таких проблем больше не наблюдается.

    Почему важно совместить установочные метки

    Получить полную отдачу заложенных параметров мотора невозможно без соблюдения определённых условий. Одним из них является правильная установка фаз газораспределения. Для этого в приводе механизма ГРМ имеются установочные метки. Без них невозможно правильно выставить положение распредвала относительно коленвала. Если положение шестерни сдвинуть даже на один зуб, параметры работы двигателя будут сильно нарушены. Зажигание будет установлено ранним или поздним. Это отразится не только на параметрах мотора, но и на его техническом состоянии. Проведение операции по установке меток механизма привода ГРМ операция не сложная, но требующая внимательности при её выполнении. Подробно о процедуре замены ремня можно прочитать в этой статье.

    Читать еще:  Как поставить воздушный фильтр на ваз 2110

    Метки распредвала

    Эта деталь в головке блока цилиндров отвечает за открытие, закрытие клапанов во впускном, выпускном каналах. Только полное наполнение цилиндров топливовоздушной смесью с последующим выводом отработанных газов, обеспечат получение заложенных параметров двигателя. Распредвал приводится в движение шкивом, который работает от вращения зубчатого ремня. Правильность установки шкива на распредвал обеспечивается штифтом, который не позволит ему поворачиваться произвольно относительно вала.

    Чтобы кулачки в нужный момент открывали или закрывали клапана, наносятся установочные метки в приводе механизма ГРМ. Верхняя внутренняя часть защитной крыши имеет на корпусе стрелку, полученную штамповкой при её изготовлении. Шкив распредвала также имеет метку, которая представляет собой риску на одном из зубьев. Шкив следует вращать до тех пор, пока риска и стрелка не будут направлены строго напротив друг друга. После этого можно продолжать работу дальше. Установку метки выполняют при снятом ремне, иначе можно вывести мотор из строя. При этом следует внимательно осмотреть сальник вала, если моторное масло просачивается сквозь сальник, его следует заменить новым изделием.

    Метки коленвала

    Когда открыт впускной клапан, поршень должен находиться в верхней мёртвой точке, чтобы при его движении вниз, цилиндр наполнился рабочей смесью. Поршень приводится в движение коленвалом через шатун. Если работу коленвала не синхронизировать с распредвалом, можно не только не запустить силовой агрегат автомобиля, но и вывести его из строя на длительный период. Чтобы этого не случилось наносятся установочные метки. Шкив вала установлен через шпонку, произвольно вращаться он не сможет. На нём имеется зуб с выемкой, которая получена в процессе изготовления шкива.

    Защитная крышка сальника коленвала также имеет полученную при литье метку в виде стрелки. Вал вместе со шкивом вращают до тех пор, пока метка на зубе не будет расположена строго напротив метки на крышке сальника. Эту операцию следует выполнять при снятом ремне в приводе механизма ГРМ, чтобы не произошла встреча поршней с клапанами. Если имеются следы протечек моторного масла на крышке сальника, его следует заменить, иначе смазка ускорит выход приводного ремня из строя.

    Если метки не совпадают

    Такая проблема может наступить в двух случаях:

    1. Собирается новый силовой агрегат или после ремонта.
    2. Произошёл обрыв приводного ремня.

    Если в первом случае проблем для мотора не будет, то от обрыва ремня при работающем двигателе, произойдёт поломка деталей кривошипно-шатунного механизма. Чтобы избежать таких проблем, следует внимательно подбирать запасные части, качественно выполнять техническое обслуживание мотора, проводить своевременную замену изношенных деталей.

    Как выставить трамблер на дэу матиз

    Здравствуйте, уважаемые читатели!

    Хочу поделиться с вами очень интересным случаем поломки автомобиля Daewoo Matiz. Старый добрый двигатель 0.8 литра, система зажигания с трамблером.

    Это чудо притащили, как говорится, «на галстуке». Автомобиль не заводился, стартер настырно пытался прокрутить двигатель, сильно тужился, клинил, но мало что удавалось. Естественно, первое впечатление складывалось о неисправности стартера, но дело оказалось совсем не в нем.

    Мы же диагносты, и прежде чем назначить лечение, должны все проверить. Так и с этим больным: как обычно, сначала взяли анализы.

    Для начала отключили катушку зажигания и прокрутили двигатель стартером еще раз. На этот раз стартер визжал как надо, двигатель крутился бодро, заикания пропали – значит, проблема в системе зажигания.

    Интересный случай! Подумаем, а что может вызвать такую неисправность.

    Глубоко в теорию внедряться не будем. Отметим лишь только то, что подобная неисправность может возникнуть при слишком раннем угле опережения зажигания (УОЗ). Тогда воспламенение происходит до верхней мертвой точки, и двигатель останавливается, как-бы клинит. А угол может сместиться при неисправной системе ГРМ, ведь этот двигатель оснащен трамблером на распределительном валу. Значит, наш путь лежит в неглубокие недра двигателя для проверки системы газораспределения.

    Как и стоило ожидать, там мы обнаружили прослабленный ролик натяжения ремня ГРМ, но при этом, как ни странно, все метки были на месте. Подтянули ремень, прокрутили двигатель еще раз без нагрузки – все в порядке. Подключили обратно катушку зажигания – история повторилась. Ну то есть стартер так и не может прокрутить двигатель.

    Так как с механизмом газораспределения все в порядке, решаем проверить трамблер, и прежде всего измерить УОЗ. Опытные диагносты знают, что для таких целей нужен сказочный прибор под название стробоскоп. Подключаем, проверяем и очень сильно удивляемся. Сказать что угол очень большой или маленький – это значит не сказать ничего. Если кто помнит, на заведенном двигателе УОЗ на Daewoo Matiz должен быть в районе 10 градусов. УОЗ изменяется при изменении положения трамблера. Иначе говоря, поворачивая трамблер вокруг своей оси, мы тем самым меняем угол опережения зажигания.

    Ну да ладно, малость отступил от темы. Удивились оттого, что угол составил примерно градусов 80?! Естественно, машина не заводится, стартер даже не может толком провернуть двигатель, ведь вспышки возникают намного раньше верхней мертвой точки. Как же такое может быть?

    Было принято решение снять, разобрать и изучить трамблер. И вот что мы там увидели:

    Сломана шпонка, которая удерживает маркерный диск. Диск сместился. Собственно, что и вызывало неправильный УОЗ и вспышки до верхней мертвой точки, останавливающие двигатель.

    Вот фото трамблера со снятым диском. Хорошо виден вал и прорезь под шпонку диска:

    Для сравнения вот фото двух маркерных дисков, нового и того, который мы сняли с трамблера. Как говорится – найдите три отличия:

    Вот такие неисправности могут встретиться и вам. Главное быть готовым и верить в себя:

    Николай Боков, Алексей Пахомов

    Многие владельцы автомобиля Matiz концерна Daewoo сталкиваются с проблемой: как выставить зажигание на своём любимце, если с ним наблюдаются явные проблемы? Осуществить регулировку зажигания на Daewoo Matiz можно двумя способами – с использованием стробоскопа и без него.

    Регулирование без стробоскопа

    Опытные автомобилисты, хорошо разбирающиеся в работе двигателя, могут регулировать зажигание на слух и не тратиться на приобретение стробоскопа. Тем более что его точность не всегда достаточна и на самом автомобиле есть допуски, искажающие показания.

    1. Поставить двигатель на холостой ход и подвинуть трамблер в «плюс».
    2. Двигать его в обратном направлении до исчезновения детонации на холостом ходу.
    3. Далее с помощью тех же действий добиться отсутствия детонации при резком давлении на газ.

    Закрепив трамблер, автомобиль выкатывается на ровную поверхность для проверки, скорость доводится до 50 км/час, включается 4 скорость и резко надавливается педаль газа. Если всё отрегулировано правильно, детонация продлится около 2 секунд, при её отсутствии или когда она длится дольше, требуется подрегулировка.

    В случаях, когда регулировка трамблера невозможна из-за достижения крайней точки (но при этом проверка показывает, что зажигание не в норме), необходимо проверить, правильно ли он установлен и верно ли выставлен коленвал. Попытайтесь выставить трамблер с поворотом одного зубца в направлении регулировки.

    Регулировка с использованием стробоскопа

    1. Двигатель рекомендуется прогреть до рабочей температуры, далее обязательно заглушить. Соединяем клеммы А и С диагностического разъёма, используя дополнительный провод 1, или подсоединим диагностический прибор 2 к разъёму. Разъём находится под ящиком для вещей.

    Схема подключения
    Подсоединение стробоскопа осуществляется по его инструкции. Его датчик подключается к высоковольтному проводу свечи 1-го цилиндра. Далее мотор запускается. Свет стробоскопа направляется на шкив коленчатого вала и нижнюю часть крышки привода ГРМ.

    1 — метка на шкиве коленвала; 2 — шкала углов опережения на крышке привода ГРМ

  • При частоте вращения, соответствующей холостому ходу, метка на шкиве коленвала должна быть расположена строго напротив цифры «10» на шкале. Это значит, что угол опережения составляет 10 градусов.
  • В случае отклонения метки на шкиве от цифры «10» требуется регулировка угла опережения. Её делают с помощью поворота корпуса датчика-распределителя по часовой стрелке при раннем зажигании (значение больше 10) и против – при позднем (значение меньше 10). Перед началом корректировки обязательно остановить работу двигателя, обязательно заглушить и ослабить болты крепления датчика. Угол корпуса датчика изменить, повернув корпус

    Угол корпуса датчика немного изменить, повернув корпус.

    Слегка закрепив болты, повторять действия пунктов 3–4 следует до того момента, пока метка не расположится правильно.

    Совет: Использование приборов сильно упрощает процесс выставления, но не все могут позволить себе покупку прибора. Разброс цен достаточно большой: от 1000 до 6000 рублей. При этом приборы всегда имеют погрешность, лампа может потребовать скорой замены (что увеличивает цену приобретения). Желающие не тратиться могут собрать самодельный стробоскоп, который обойдется не дороже 150 рублей. Можно найти множество вариантов стробоскопов, сделанных в домашних условиях. Один из примеров сборки самодельного изделия представлен на картинке.

    Все элементы легко найти в любом магазине электротоваров или даже на рынке. Вместо лампы лучше использовать светодиоды, которые есть в любом фонарике, при этом и всю схему можно собрать в его корпусе. Кроме этого понадобятся простейшие элементы: конденсатор, резистор, реле, транзистор, тиристор, набор проводов и зажимы для питания от аккумулятора. Готовое изделие выглядит следующим образом.

    Готовый стробоскоп

    С его помощью можно:

    • осуществить регулировку зажигания;
    • проверить свечу или катушку зажигания;
    • контролировать центробежный и вакуумный регулятор угла опережения зажигания.

    Чтобы проверить правильность регулировки, необходимо:

    1. Когда двигатель прогрет и работает на холостом ходу, нажать педаль газа — провалов в работе не должно быть.
    2. Включить 4 скорость передачи при движении на скорости около 50 км/час и значительно подать газ – детонация должна быть в пределах 1–2 секунд.

    Дополнительные моменты:

    • При постоянном движении метки стоит проверить распределитель зажигания, провода, катушку. Возможно, проблема в них или произошел пробой проводки.
    • Также можно столкнуться с ситуацией, когда всё отрегулировано, но автомобиль плохо едет. В такой ситуации стоит поэкспериментировать с установкой угла опережения, возможно, его стоит увеличить до 12 или даже до 25 градусов. Если с увеличенным углом на скорости 50 км/час ощущается правильная детонация, отсутствуют провалы при нажатии газа, значит всё отрегулировано и выбрано верно.

    Осуществлять регулировку зажигания следует периодически, так как зачастую водитель не замечает изменений, что приводит к износу двигателя и, как следствие, к дорогостоящему ремонту.

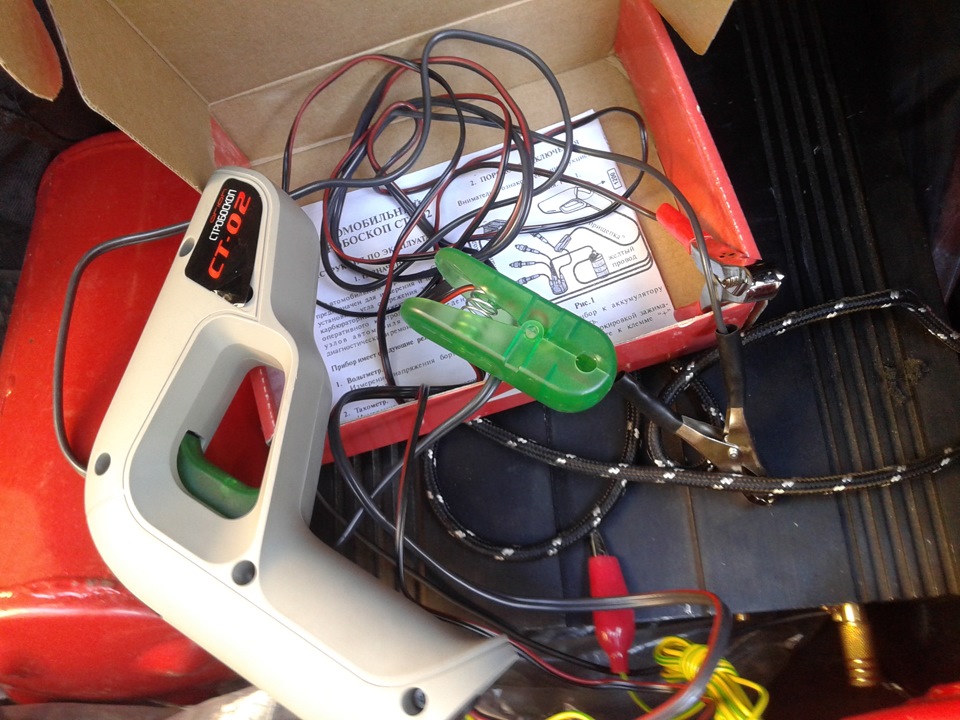

    Ну вот я и добрался до этого. Пользуясь случаем купил себе вот такую приблуду:

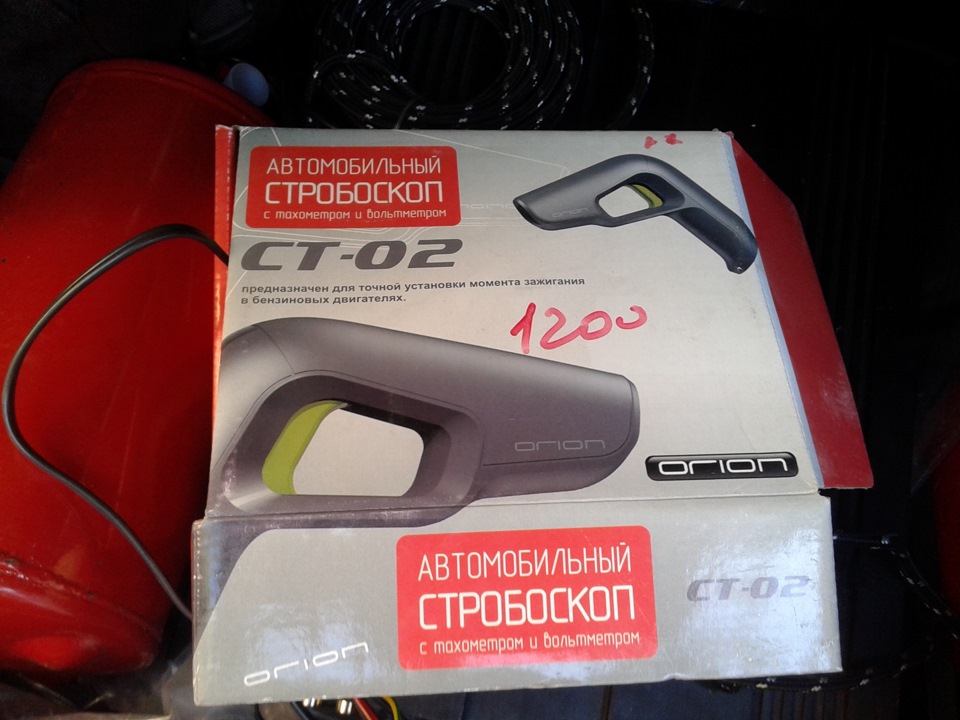

    Стробоскоп автомобильный СТ-02. 02 потому что в его функционал добавлен вольтметр и тахометр. Тахометр еще не подключал, а вот вольтметр сразу показывает при подключение. у меня 14.5, 13.7 при нагрузке. Считаю пока туда лесть не стоит.

    Сам процесс регулировки описан в книге, вот только мне одного не понятно до конца, зачем перед этим перемыкать контакт A и С в диагностической колодке? В книге вроде написано что эта перемычка разрешение на программирования мозга… Ну сделал как написано. Начальный угол 10, машина поехала. Выхлопная труба сразу стала приобретать коричневый цвет, что свидетельствует о правильной смеси.

    Как себя будет вести по расходу напишу позже, но пока что есть ощущение что с включением кондера где то в топливном тракте появляется дырка и бенз частично выливается куда то )))
