Как поставить круиз контроль

Круиз-контроль в авто: принцип работы, как установить своими руками

Всем привет! Сегодня поговорим с вами о том, что такое круиз-контроль в современном автомобиле, зачем он нужен и как осуществляется его установка на машины своими руками.

Про основную суть и назначение круиз-контроля (КК) мы уже говорили в предыдущем материале. Потому я оставлю вам ссылку , а вы сможете по ней перейти и почитать интересную и полезную информацию. Из него вы узнаете, что значит круиз-контроль, каким он бывает и в чем его ключевые особенности.

В этом же материале акцентируем внимание на механике. То есть поговорим, насколько это возможно оснастить руль специальными кнопками и выполнить подключение оборудования для работы круиза, если у вас стоит механика.

Многие считают, что система поддержания заранее заданной скорости на машине — это сугубо прерогатива АКПП. Но вы ошибаетесь. Даже в штатный мозг автомобиля с МКПП реально поставить пусть и не активный, но хотя бы простейший круиз-контроль. Схема довольно сложная, если разобраться, как работает устройство, работу можно выполнить даже своими руками.

Механика и круиз-контроль

Не все имеют возможность купить автомобиль вроде Тойота Камри последнего поколения, где устанавливается адаптивный круиз-контроль вместе с автоматической трансмиссией. Кому-то досталась и обычная Веста на ручке. Но все равно оборудовать авто функцией поддержания заранее заданной водителем скорости очень хочется.

Неправильно считать, что подключение к машинам на механике круиза это нечто фантастическое и невозможное. Если разобраться и как следует постараться, функция появится практически на любом автомобиле. Только вы должны для начала решить, нужна вам такая система, либо никто ею в действительности пользоваться не будет. Не спешите тратить деньги на то, что вам не понадобится. Хотя окончательное решение в любом случае принимать вам. Ваш автомобиль — ваши правила.

Некоторые системы, такие как ГЛОНАСС , уже предусмотрены на многих авто в штатной заводской комплектации. А вот камеры заднего вида или те же автомобильные навигаторы часто приходится покупать и монтировать отдельно. Вопрос их необходимости в машине такой же актуальный, как и в случае с круиз-контролем.

Не спорю, что схема подключения КК на машины с АКПП намного проще. Автопроизводители еще с завода предусмотрели возможность установки системы. А потому для подключения достаточно купить оборудование и поставить согласно штатным местам.

А вот когда мы говорим про МКПП, здесь дела обстоят несколько сложнее. Если КК не предусмотрен заводом, все равно поставить девайс можно. Для этого своими руками или руками мастеров монтируется универсальное оборудование. Опытные автовладельцы советуют отдавать предпочтение немецким системам. Их цена выше, но зато вы получаете агрегат повышенной надежности. Переплата себя оправдывает. Только при покупке тщательно проверяйте все комплектующие и возможность вернуть товар, если он не подойдет.

Технически вам предстоит установить дополнительный кронштейн и подвески к педали газа специальный трос, обеспечивающий возможность поддержания скорости на заданных значениях. Плюс монтируется кнопки снизу дефлектора для управления. Но она будет выключаться всякий раз, когда вы будете давить на педаль газа. А потому придется повторно нажимать кнопку для активации круиза.

Вероятность полноценной работы

В функциональном плане установленный на машину КК мало чем будет отличаться от аналогичной системы на автомобилях с АКПП. Потому не сложно разобраться, как включить или как пользоваться новшеством.

Вопрос только в том, для чего нужен вам круиз. Некоторые только со временем понимают, что это была ошибка ставить на машину такую систему. Если вы регулярно передвигаетесь по шоссе и трассам, где можно длительное время держать одну скорость, то дополнительный рычаг, отвечающий за круиз-контроль, точно не помешает. А вот при езде по городу в условиях плотного трафика и постоянных остановок круиз теряет свою актуальность и становится совершенно ненужным элементом.

Это как в случае с предпусковыми подогревателями для двигателя. Водители понимают, что они им совершенно не нужны, поскольку такие системы актуальны лишь для наиболее суровых климатических регионов с холодной зимой. Хотя против тех же противотуманных фар ничего не имею. Реально полезный помощник при плохой видимости на дороге.

Если вам нужен КК, его можно поставить довольно быстро. При этом управление не будет вызывать никаких сложностей. Уточните в автосервисе, можно ли установить круиз конкретно в вашем случае. Но практика показывает, что это возможно практически на любом авто.

Но также учтите, что здесь есть свои нюансы. А именно:

  • Выезды в подъем. При таком движении в подъем машина не будет самостоятельно переходить на пониженную передачу при КК на механике. Это придется делать вручную;
  • Чтобы заехать в горку на 5 передаче, нужно нажимать самостоятельно педаль газа. Иначе в подъем вы не выберитесь;
  • При постепенном снижении текущей скорости движения машины (в том же подъеме) КК автоматически будет «вырубаться» на отметке 40 километров в час;
  • Если есть кнопка RES, сбросить скорость водитель может за счет нажатия на нее 2 раза. Если ее нет, потребуется жать на педаль газа и определять новую требуемую скорость для КК пусковой кнопкой.

Как видите, свои нюансы здесь есть. Но они не критичные.

Потому все чаще можно встретить в сети видео инструкции, где гаражные мастера рассказывают об особенностях самостоятельной установки дополнительного оборудования. В случае с круиз-контролем я бы советовал обращаться к проверенным специалистам и в сертифицированные мастерские.

Инструменты и материалы

Прежде чем устанавливать КК, обязательно проверьте на предмет неисправностей все узлы и системы безопасности вашей машины. В противном случае не удивляйтесь, что круиз не включается, либо автомобиль ведет себя неадекватно при попытке перехода на поддержание заданной скорости.

Набор инструментов для выполнения такой задачи будет состоять из:

  • фигурной отвертки;
  • острых ножниц или шила;
  • ножа;
  • подходящих по размеру головок;
  • гаечных прочных ключей;
  • саморезов или хороших шурупов;
  • тросика для подключения системы;
  • универсального оборудования КК;
  • специального кронштейна.

Кронштейн требуется, если на машине установлен датчик, регулирующий положение педали, отвечающей за набор скорости (педаль газа). Тогда к нему подсоединяется кронштейн. А вот трос в некоторых случаях уже идет в комплекте к круиз-контролю. Потому проверьте комплектацию, а затем уже собирайте все необходимые дополнительные инструменты и материалы.

Поэтапный монтаж

Вообще на монтаж обычно уходит не более 2-3 часов. Некоторые умельцы справляются даже за час. Но учтите, что затем вам предстоит проверить работу системы, исправить выявленные неточности и убедиться в правильности всех настроек.

Поэтапно это выглядит следующим образом:

  • Выбор места для КК. Большинство автовладельцев устанавливают оборудование возле топливного фильтра, поскольку так агрегат легко соединяется с тормозным шлангом. Выбирайте любое место, но обязательное сухое и с возможностью подведения к этой точки троса от педали газа. Никаких сильных изгибов быть не должно;
  • Подключение к педали газа второго троса. Только не режьте излишки сразу. Для начала установите нужное положение на установленном датчике контроля текущего положения акселлераторной педали специальный кронштейн, и уже после этого отмеряйте требуемую длину тросика. Теперь отрезайте. Второй конец подводится и подключается к самому КК;
  • Для правильного подключения системы к машине отыщите проводку от тахометра, к которой подсоединяют универсальный КК. К проводу вашего тахометра нужно подключить проводок зеленого цвета, отходящего от ЭБУ КК. Проводок же красного цвета необходим для соединения со стопами;
  • Установки кнопку для включения и выключения системы. Для нее будет отвечать двойной проводок серого цвета. Чтобы кнопка работала правильно, обязательно подключается масса (она проходит по черному проводку);
  • Ручка управления КК располагается на руле, потому его предстоит самостоятельно разобрать. При наличии подушек безопасности их нужно заранее отключить и снять. Ручка ставится на руль, и он собирается в обратной последовательности.

Теперь проверьте работоспособность всей системы. Если возникают сложности, повторно пройдитесь по каждому этапу. Возможно, вы где-то допустили ошибку или упустили какой-то важный момент.

Если же все хорошо, то настает время для дорожных испытаний. Выезжайте на пустую длинную дорогу и начинайте со скорости не более 40 километров в час. Будьте готовы, что в любой момент придется брать управление на себя, если круиз не сработает.

При успешных испытаниях могу лишь поздравить вас с завершением процедуры установки.

Всем спасибо за внимание! Не забывайте оставлять комментарии и задавать вопросы! Мы всегда с удовольствием на них ответим!

(Пока оценок нет)

Romah-M › Блог › Установка круиз-контроля (1)

Увидел как то на сайте, что люди устанавливают себе круизы, и я у меня глаза загорелись. Начал собирать инфу, много советовался. Для установки круиза, в результате набранной информации на авто с механической КПП понадобиться:

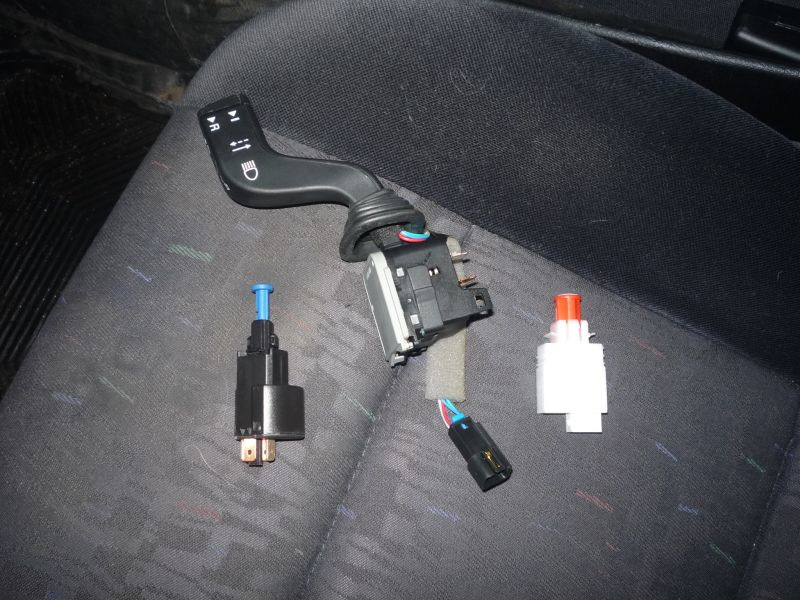

— блок управления круиз-контролем с тросиком
— подрулевой переключатель поворотников с кнопками круиза
— четырёхконтактный выключатель на педаль тормоза (на фото слева)
— двухконтактный выключатель на педаль сцепления (на фото справа)

Читать еще:  Сколько литров антифриза в калине

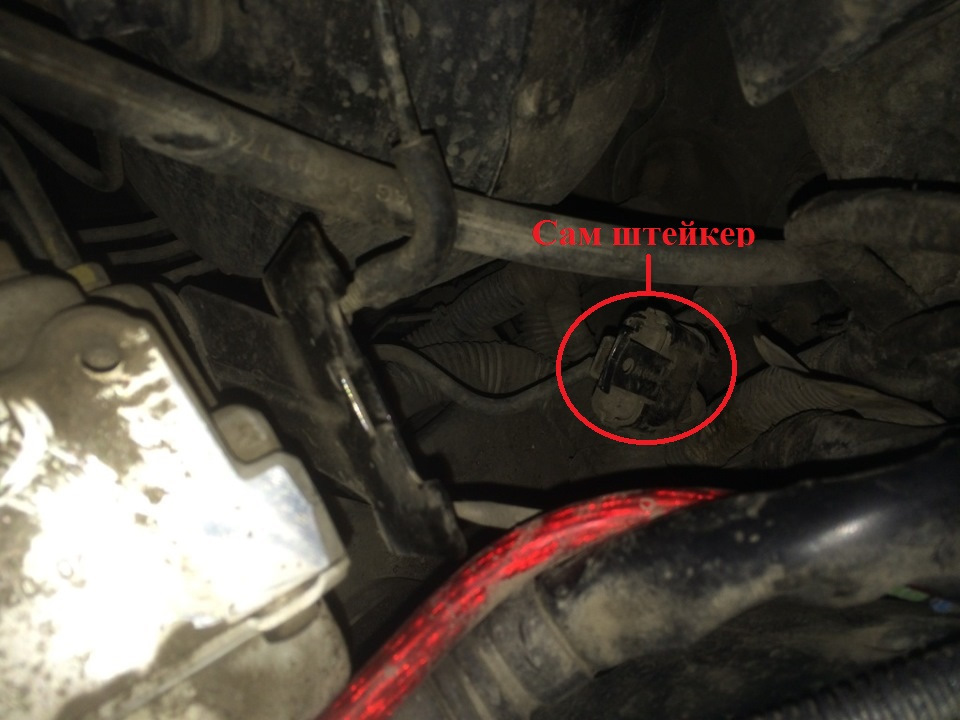

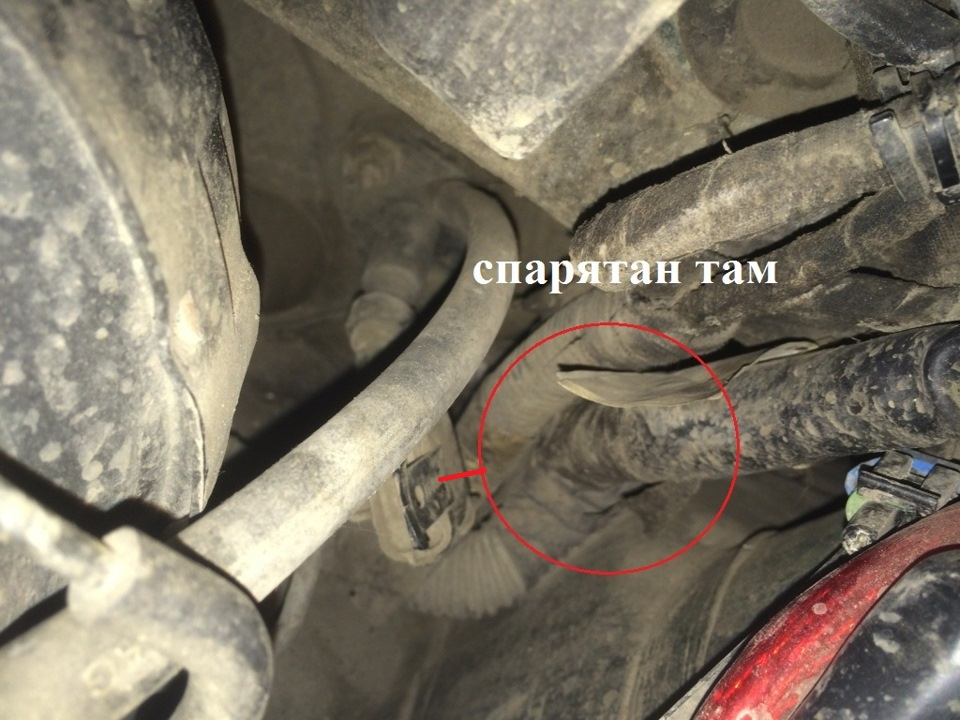

Начал с просмотра проводки в своей машине, к счастью она была проложена с завода ( но есть свои нюансы о которых расскажу дальше). Сперва посмотрел проводку в подрулевом пространстве. Также необходимо убедиться в наличии дополнительного маленького четрыёхконтактного разъёма для подрулевого переключателя (фото смотрите ниже). Потом полез в двигательной отсек, там тоже должен быть, свободный разъём, находиться он под главный цилиндров, в углу.

Т.к. всё нашел, решился я закупить все комплектующие. Заказывал с разборки в Москва. Круиз (блок + тросик) обошелся 3000р. + 500р. ТК.
Потом заказал две лягушки на тормоз и на сцепление, заказывал на сайте АВТОТО.
Цена за две 880р.
И переключатель подрулевой Vemo V40-80-2428 855р.

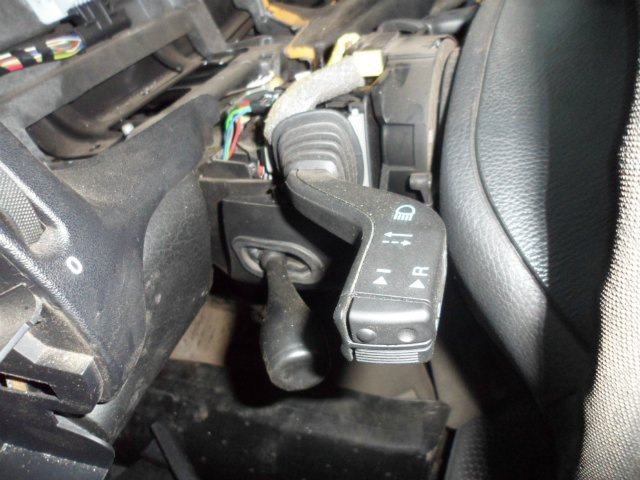

Подключаем разъем, ставим на место новый переключатель. проверяем все ли работает, поворотники, дальний, по идее проблем не должно быть.

И на этом малая часть сделана.

Теперь начинаем ставить лягушки тормоза и сцепления. Выключатель сцепления используется, разумеется, только на машинах с механической коробкой передач. За блоком предохранителей должен быть двухконтактный свободный разъём для “лягушки” сцепления. Как найти этот разъём — расскажу ниже.
Четырёхконтактная “лягушка” тормоза ставится на место родного двухконтактного выключателя стоп-сигналов. Однако история знает случаи, когда даже на машинах без круиза на заводе ставили 4-хконтактную лягушку. Так что, чтобы не переплачивать, лучше проверить заранее, какого типа у вас стоит “лягушка”. Разъём в любом случае должен быть четырёхконтактный.

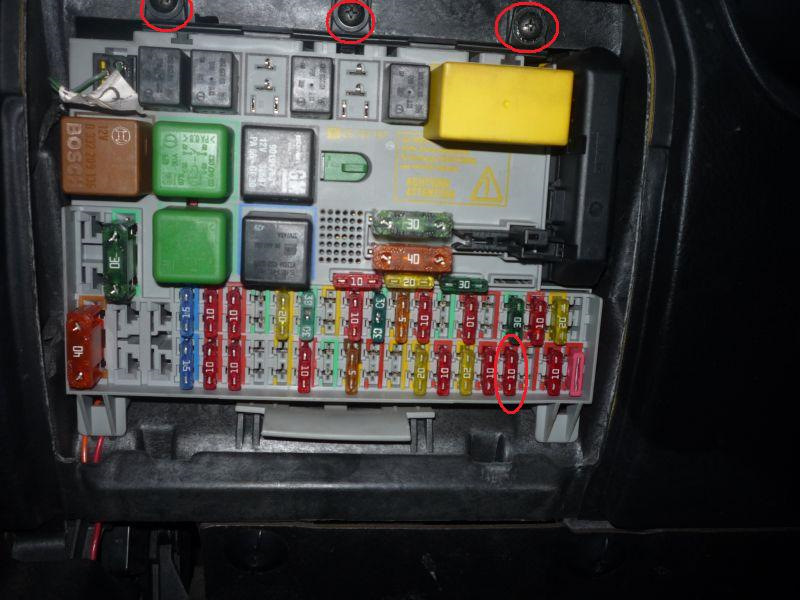

Открываем блок предохранителей (находится у левого колена водителя, под выключателем фар) и проверяем наличие и исправность предохранителя F38 — четвёртый справа в нижнем ряду (обведён кружком на фото). Затем откручиваем три шурупа в верхней части блока (также обведены кружками на фото) и дергаем блок вниз — он повисает на проводах

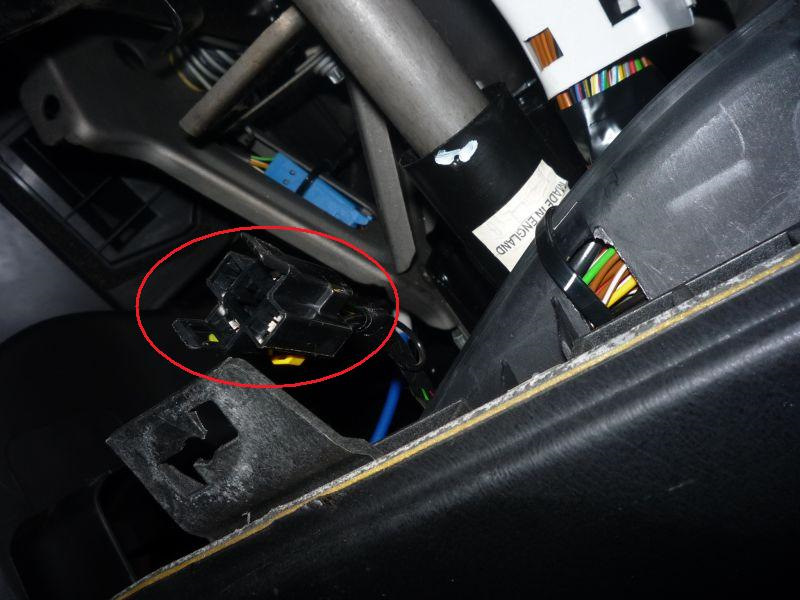

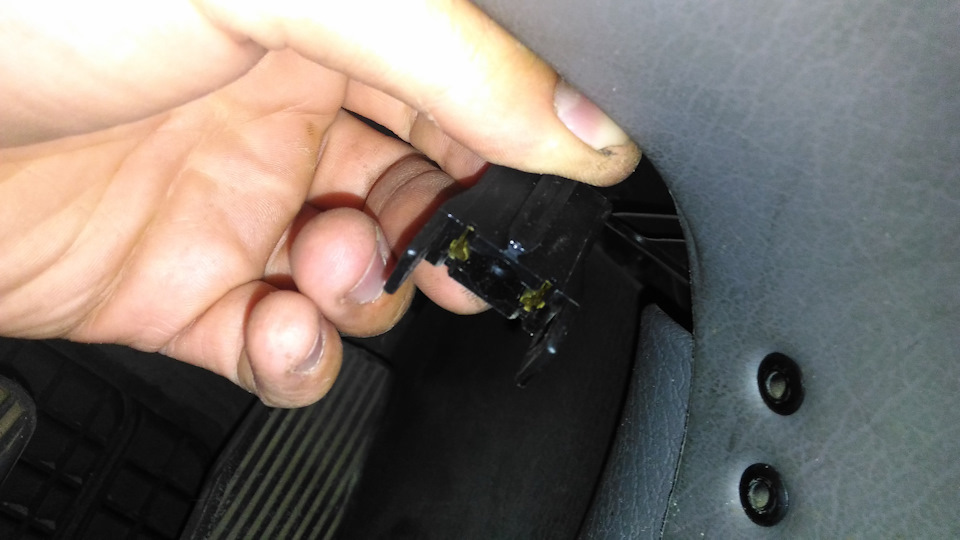

За блоком предохранителей находим свободный разъём для лягушки сцепления — на фото в кружке. Снимаем с него изоленту и отводим в сторону педали сцепления.

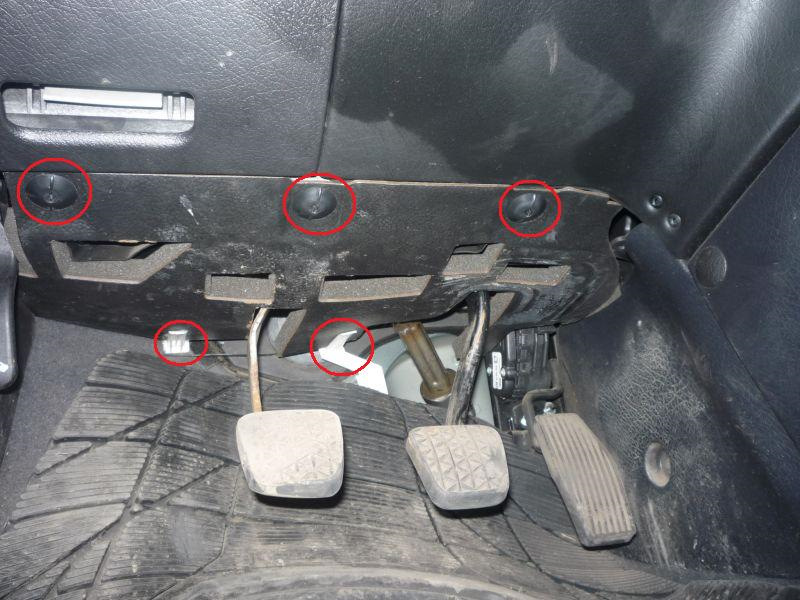

Теперь приступаем к самой трудоёмкой части — заползаем в педальный узел. Тут очень пригодится небольшой фонарик. Отвёрткой поворачиваем на 90 градусов три чёрных заглушки и разжимаем два белых держателя нижней панели облицовки:

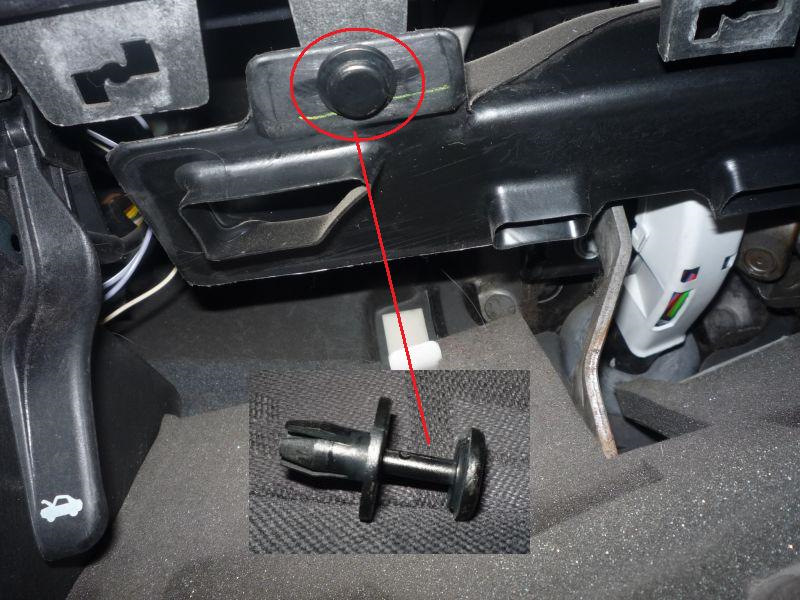

Далее снимаем воздуховод: указанный “клоп” тянем плоскогубцами на себя, т.о. отсоединяем левую сторону воздуховода. Правую сторону просто руками вытаскиваем из соединения.

Снятый воздуховод выглядит так:

Далее залезаем головой в педальный узел, лицом вверх. Для удобства отодвигаем сиденье до упора назад, а руль поднимаем в верхнее положение. Нижеприведённые фотографии сделаны именно так — объективом вверх. Лягушки расположены так, что их разъёмы расположены со стороны салона, а их кнопки — со стороны двигателя.

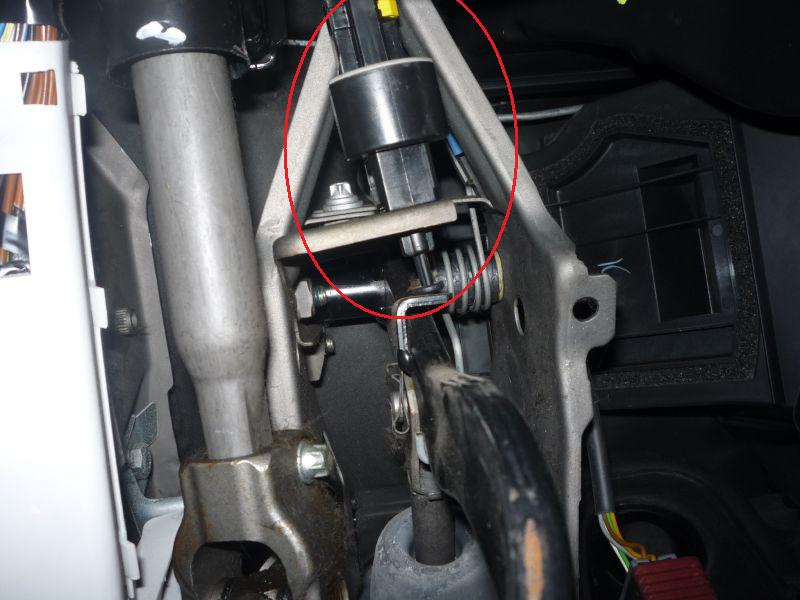

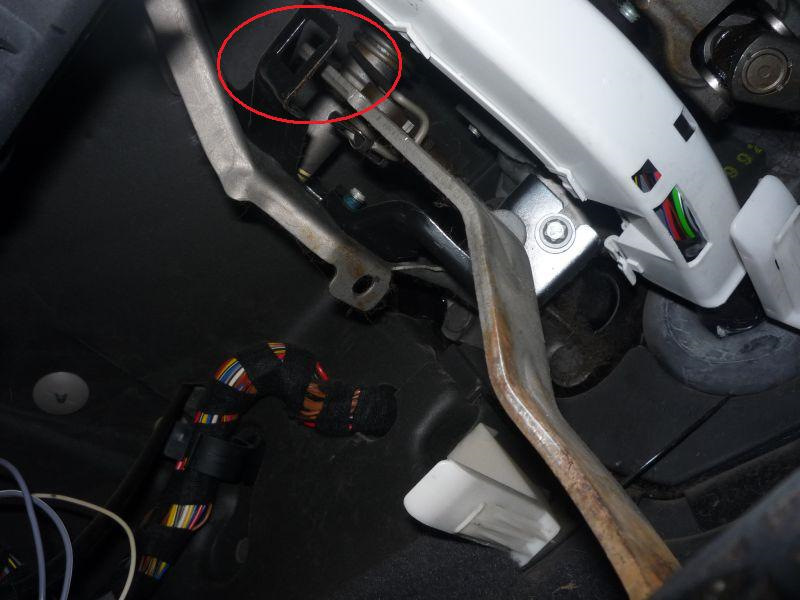

Вот место для лягушки сцепления:

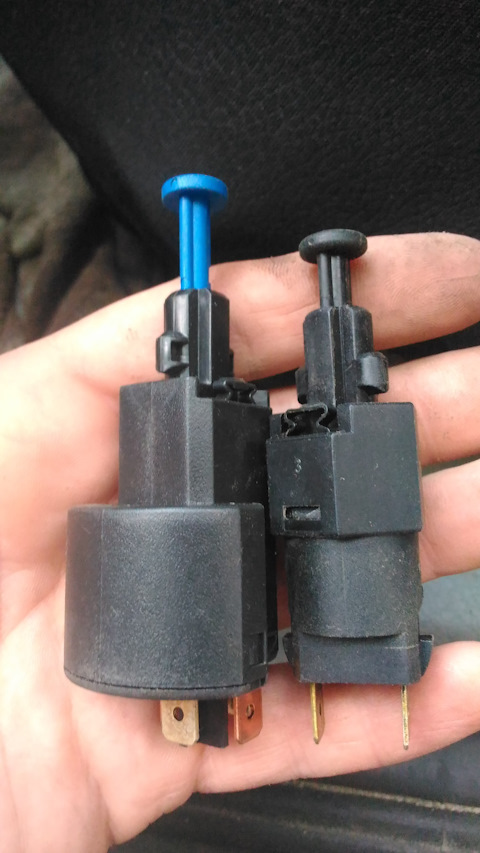

Вот лягушка стоп-сигналов, как я думал что и у меня такая, но нет!

Берём рукой лягушку стоп-сигналов и поворачиваем её на 90 градусов вдоль своей оси, тем самым освобождая её из посадочного места, и вытаскиваем её в сторону разъёма. Затем отсоединяем разъём с лягушки, и что я вижу, у меня то разъём не четырёхконтактный, а двухконтактная!

Вообще в первую очередь, я начал заниматься установкой лягушки стоп сигналов!
И когда увидел такую ситуацию, что разъем не тот, я был очень расстроен, уже начал думать что не судьба установить круиз. Или нужно проводку переделывать! Уже практически собрал всё на место, как вспомнил про лягушку сцепления. Установил на родное её место фото выше. Собрал всё на место. Потом начал думать как её программировать. И в один прекрасный миг, мне позвонили, и срочно нужно было ехать! Тут в пути я решил просто попробывать включить круиз. И ВУАЛЯ! Что я увидел, набрав скорость более 30км/ч нажав на кнопку, педаль акселерометра осталась на установленном месте! А отключаеться педалью сцепления или кнопкой на подрулевом переключателе!
Цена вопроса: 5235р.

Круиз-контроль своими руками — инструкция ЗР

Системы круиз-контроля пока что не стали стандартным оборудованием. Поэтому многие устанавливают их самостоятельно, благо что на рынке есть готовые наборы, состоящие из электронного блока, проводки и органов управления. Насколько удобны в работе устройства, предназначенные для популярных моделей наподобие Соляриса, Дастера и Гранты, и как их подключить в гаражных условиях?

Круиз-контроль (англ. cruise control, нем. Tempomat) — это система автоматического поддержания скорости автомобиля без помощи водителя вне зависимости от внешних факторов — подъемов и спусков дороги, направления ветра, нагрузки на автомобиль. В докомпьютерные времена оснастить машину подобным устройством было проблематично, хотя отдельные умельцы умудрялись фиксировать в определенном положении дроссельную заслонку, создавая иллюзию поддержания постоянной скорости на ровной дороге. Когда к власти пришла электроника, задача упростилась: нужно лишь подружить круиз-контроль с системой управления силовым агрегатом.

Производители выпускают готовые наборы для самостоятельной установки, состоящие из электронного блока, проводки и органов управления. Чтобы упростить подключение к конкретным разъемам бортовой сети, такие наборы обычно унифицируют для группы автомобилей, они не являются универсальными. В частности, для таких популярных моделей с электронной педалью газа, как Hyundai Solaris, Renault Duster и Лада Гранта, подойдут устройства Drivenge и Jet-cruise KH. Мы решили оценить их плюсы и минусы — трудоемкость установки, удобство использования, четкость работы.

Оба гаджета российские, их заявленные возможности схожи. Оба подойдут для автомобилей как с механической, так и с автоматической коробкой. Правда, на механике после каждого переключения передачи заданное значение скорости будет сброшено и потребуется новое включение. А еще в них предусмотрены схожие опции: у Jet-cruise KH это джеттер, у Drivenge — педаль-бустер.

Джеттер и педаль-бустер

После установки подобного устройства автомобиль, как правило, начинает иначе ре­агировать на педаль газа, без характерного запаздывания. Такой мгновенный отклик создает иллюзию улучшения динамики. Понятно, что никакого реального улучшения нет и быть не может, поскольку прошивку «мозгов» мотора гаджет не меняет. Он лишь немного изменяет рабочую характеристику педали газа: при том же положении акселератора в двигатель подается больше топлива, потому и создается впечатление, что автомобиль поехал легче и динамичнее. При этом максималка и интенсивность разгона при нажатой «в пол» педали ни на йоту не вырастут. Того же эффекта можно добиться без всяких джеттеров — достаточно сильнее нажать на педаль. Отметим, что никакого вреда мотору подобные системы не причиняют — впрочем, и пользы не приносят.

Установили — посмотрели

При отсутствии должных навыков общения с электрооборудованием современных автомобилей лучше не браться за самостоятельную установку подобных устройств. В первую очередь это относится к системе Drivenge: мы провозились больше двух часов. Jet-cruise KH удалось установить вдвое быстрее.

Drivenge. Возни довольно много. Drivenge — разветвленная система со множеством соединителей, которые нужно подключать в недрах под передней панелью. Придется сверлить кожух рулевой колонки для установки подрулевого рычага. Выглядит такое управление несколько неуклюже: нажимать-то на него нельзя — это всего лишь место для кнопочек! И конструкция хилая: крепление к пластику иным и не может быть. А провода в разъемах завальцованы слабо — ненадежно.

Jet-cruise KH. Устанавливать значительно проще. Разместить пультик с автономным питанием на двух распространенных батарейках можно в любом в удобном месте — хоть под левую руку, хоть под правую. Дрель понадобится разве что при установке индикаторного светодиода. Можно вообще ничего не сверлить, если вывести индикатор через подходящую щель, что мы и сделали в первых экспериментах. Ненадолго — сойдет, но, вообще-то, так поступать немножко несолидно.

Примерная цена 8600 руб.

Устройство позволяет включать круиз-контроль как на текущую, так и на последнюю заданную скорость. Изменение установок — с помощью педали газа или кнопками с шагом 1 км/ч. Автоматическое отключение — при нажатии педали тормоза или сцепления. Рабочий диапазон — от 20 до 160 км/ч. Функция «педаль-бустер» имеет три режима работы: «эконом», «динамика», «спорт». Есть возможность поддержания повышенной частоты вращения коленвала на холостом ходу — например, для прогрева мотора. В режиме «спорт» педаль кажется чересчур резкой, а вот «эконом» вполне понравился как зимний режим на заснеженных и скользких дорогах.

Примерная цена 11 200 руб.

Есть звуковое оповещение о достижении или превышении установленного владельцем порога скорости. Шаг установки — 1 км/ч. Рабочий диапа­зон — от 40 до 150 км/ч. Изменение установок — с помощью педали газа или кнопками. Автоматическое отключение — при нажатии педали тормоза или сцепления. Джеттер с автономным питанием реализует один из трех режимов: «динамик», ­«эконом» или «спорт».

Особенности эксплуатации

Тех, кто поездил на автомобилях, оборудованных штатными «круизами», подобные изделия, скорее всего, не привлекут — пользоваться не очень удобно, выглядят нереспектабельно. Но если для кого-то такие игрушки в новинку, они вполне могут прийтись ко двору.

Читать еще:  Где находится предохранитель стоп сигнала

А не опасно ли ездить с этими устройствами, если они вдруг выйдут из строя? Мы ведь вмешались в штатное электрооборудование, разорвав некоторые цепи управления машиной… Проверили — при отключении питания от обеих систем возможность управления автомобилем сохраняется. Поэтому старый принцип «не навреди» производители обоих устройств не нарушили.

Drivenge. Постоянно хочется нажать на новый подрулевой «рычаг», который к тому же «дышит» вместе с кожухом подрулевой колонки.

Jet-cruise KH. У пульта нет подсветки — на темной загородной трассе придется манипулировать на ощупь. Индикация работает только в момент срабатывания.

Ставить или не ставить?

Однозначного ответа нет. Для любителей гаджетов положительные эмоции от «круизов» и джеттеров, наверное, перевесят негатив от высокой цены и неказистой внешности. К явным минусам можно отнести вмешательство в управляющую электронику автомобиля, которую ни гарантия, ни сервис, ни закон не приветствуют.

Нам больше понравился Jet-cruise KH: он дороже, но его проще устанавливать. Да и расположение пульта в салоне можно подобрать по вкусу.

Круиз контроль: установка и использование

Круиз-контроль является специальным устройством, обеспечивающим удобство дальних поездок, да и ближних тоже. Круиз-контроль поддерживает одну и ту же скорость вне зависимости от качества дороги, причем водителю даже не нужно особо следить за этим. В городах, из-за не отличающейся постоянством скорости машин, круиз-контроль, в общем-то, ни к чему. Вот при поездке за город или между городами может очень даже пригодиться. А для того, чтобы круиз-контроль был востребован, и можно было оценить его важность, нужно ездить на большое расстояние. Само собой, такая система важнее всего в странах вроде Америки – там дороги длинные и качественные.

При покупке подержанного автомобиля, пускай весьма роскошного, можно не иметь информации обо всех его функциях. Это потому, что при управлении машиной хватит сведений об основных его показателях, или же из-за неполноты/утери документов на нее.

Круиз — контроль — принцип работы

Сейчас есть пассивные, а также адаптивные системы круиз-контроля. Пассивные состоят из следующего: клавиши управления, автоконтроллера, сервопривода, а также электромагнитные клапаны, чтобы им можно было управлять, ну и привод для дроссельной заслонки.

Коллектором управляются клапаны сервопривода, реагируя на различия реальной и заданной скоростей. Сервопривод использует создающееся в итоге разряжение, подавая со своей мембраны сигнал, который управляет дроссельной заслонкой, благодаря чему происходит коррекция подачи топлива. Вот так заданная скорость машины сохраняется вне зависимости от изменений трассы – спуска или подъема.

Ради безопасности, система неактивна, если ездить медленнее сорока км/ч, и не может быть включена при ней принудительно, а когда вы жмете на тормоз, она отключается.

Классификация круиз — контроля

Подобные устройства принято классифицировать следующим образом:

  1. Пассивные – недорогие и простые девайсы. Такие КК могут только поддерживать постоянный уровень скорости машины.
  2. Адаптивные – более современный вид круиз-контроля. Подобные системы могут устанавливать переменный тип скорости автомобиля, а также удерживать дистанцию между машинами. Адаптивный круиз-контроль используют на машинах оснащенных ESP и ABS, так как эти системы работают вместе.

Процесс установки круиз-контроля является непростой операцией, которую должны проводить профессиональные специалисты. При недостаточной квалификации мастера могут возникнуть более серьезные неполадки, затрагивающие ESP и ABS.

Установка круиз контроля

Прежде чем устанавливать круиз контроль, обязательно проверьте на предмет неисправностей все узлы и системы безопасности вашей машины. В противном случае не удивляйтесь, что круиз не включается, либо автомобиль ведет себя неадекватно при попытке перехода на поддержание заданной скорости.

Особенности установки круиз-контроля

Перед тем как преступить к установке устройства следует обратить внимание на некоторые особенности:

  1. Поставить круиз-контроль можно не на любой двигатель, поэтому нужно удостовериться, что мотор авто совместим с девайсом.
  2. Самой простой является установка пассивной версии КК, для которой не нужны дополнительные устройства. Для адаптивной системы важна правильная работа ESP и ABS, так как без них круиз-контроль не сможет функционировать.
  3. При установки не нужно перепрошивать ЭБУ, так как монтироваться будет только сам девайс.

Инструкция по установке круиз — контроля

Установка круиз-контроля на автомобили с автоматической коробкой передач (АКПП) или механической коробкой передач (МКПП) отличается незначительно. План действий следующий:

  1. Замена тормозного датчика. Для этого нужно отсоединить проводку и аккуратно вытащить датчик несколькими поворотами. Новое устройство ставится с помощью придерживания педального узла в поднятом положении. Сам датчик является частью круиз-контроля и входит в комплект поставки.
  2. Проведение тестирования. После проведения всех работ, необходимо провести тест-драйв системы, соблюдая максимальную безопасность. В случае отсутствия любых нареканий к работе круиз-контроля можно считать, что работа была успешной.

Система адаптивного круиз-контроля

Наиболее прогрессивным сервисом для круиз-контроля является его адаптивная версия. Она позволяет контролировать скоростной режим впередиидущего транспорта, а на основании полученных данных осуществляется корректировка параметров скорости собственного авто. Подобные сервисы принято называть активными, в отличие от классических пассивных.

Современный сервис способен функционировать на скоростях 30-200 км/ч. Им уже оснащают отдельные модели среднего класса и премиальный сегмент. В некоторых случаях подобны системы осуществляют контроль не только по ближайшему автомобилю, но и с учетом дорожной разметки, обеспечивая движение в требуемой полосе.

Когда происходит начало сближения с передним авто, то осуществляется сигнал водителю об изменении дорожных условий. Такие действия помогают быстрее отреагировать на возможное препятствие. Более совершенные круиз-контроли самостоятельно выполняют маневры с торможением или иным действием на машине. Такие сервисы обеспечивают водителей и пассажиров повышенными условиями безопасности.

Круиз контроль на механике

Чаще всего такой функцией оснащают машины с автоматической трансмиссией, хотя можно и самостоятельно поставить круиз контроль на механику, если данной опции не предусмотрено у автопроизводителя. При этом передачи придется переключать самому.

Провести тюнинг для установки круиза помогут также в специализированной компании. В некоторых организациях есть универсальные системы, подготовленные для монтажа. Также допускается самостоятельное приобретение электрооснастки. В этом случае автовладелец подбирает наиболее комфортный вариант для своего транспортного средства с учетом эргономических особенностей.

Объясним, как работает круиз контроль на механике, ведь здесь имеется некоторое отличие от работы на «автомате». При нажатии на педаль сцепления или тормоза происходит автоматическое отключение. Водитель должен переключить трансмиссию на нужную ступень, а затем при необходимости снова запустить круиз-контроль. Также отключение выполняется при выключении зажигания, как и сброс настроек скорости.

Как включить круиз контроль

Стандартная система круиз контроля имеет 5 управляющих кнопок, установленных на руле. Кнопки круиз контроля:

  • «On» — ручное включение системы;
  • «Off» — ручное выключение системы;
  • «SetAccel» — установка и увеличение значения контролируемой скорости;
  • «Resume» — восстановление ранее установленного значения скорости;
  • «Coast» — уменьшение контролируемого значения скорости;

Перед применением круиз – контроля, необходимо ознакомиться с назначением органов управления и режимами работы системы контроля.

Основной переключатель режимов работы или панель управления имеет в конце клавишу активации системы, обозначенную характерным символом или надписью CRUISE и ON/OFF. Активировать систему можно как скорость движения автомобиля составит более 40 км/ч.

Система контроля имеет следующие режимы работы:

  • Задать контролируемую скорость и установить режим автоматического слежения позволяет режим «SET» (S);
  • Изменить заданную скорость в сторону увеличения можно режимом «ACCEL» (+; А);
  • Уменьшить заданную скорость можно при помощи режима «COAST» (–; С);
  • Восстановить прежнее значение установленной скорости после изменения можно режимом «RESUME» (RES; R);
  • Выйти из режима слежения за заданной скоростью позволяет режим «CANCEL».

Инструкция по применению режимов круиз контроля

  1. При скорости движения автомобиля от 40 – 100 км/ч, путем кратковременного нажатия переключателя в положение SET, можно перевести систему в режим автоматического слежения и управления скоростью движения.
  2. Удерживая переключатель в позиции COAS в режиме автоматического слежения, можно снизить скорость движения, а установить новое значение можно после отпускания переключателя. Путем кратковременного нажатия скорость движения можно снизить на 1,5 км/ч.
  3. Для принудительного выхода из режима автоматического поддержания заданной скорости нажимаем клавишу CANCEL.

Как включить и как отключить круиз-контроль?

На большинство автомобилях кнопки управления круиз-контролем расположены либо на рулевой колонке, либо на рулевом колесе.

Перед включением круиз контроля в активный режим, обязательным условием является выполнение определенного порядка действий:

  1. Включение системы путем нажатия на кнопки с логотипом круиз-контроля или с надписью CRUISE и ON/OFF. При этом на приборной панели должен загореться индикатор системы контроля белого цвета. Разгоняем автомобиль до необходимой скорости (более 40 км/ч) и кратковременно нажимаем переключатель в положение SET (S). На приборной панели зеленым цветом загорится индикатор системы. При этом произойдет активация автоматического режима отслеживания.
  2. Чтобы повысить заданную скорость переключатель переводим в позицию RES/+ (RES/ACC), до того момента, пока автомобиль не наберет нужное значение скорости.
  3. Чтобы уменьшить заданную скорость нажимаем и держим переключатель в позиции (COAST/SET), пока скорость не снизиться до нужного значения.
  4. Для отключения режима автоматического управления скоростью нажимаем клавиши со значком отключения или с надписью CANCEL, кнопки выключения OFF, нажатием педали тормоза , переводом ручки автоматической КПП из положения D в нейтральное положение. Помимо этого отключение автоматического режима происходит и при резких ускорениях свыше 1,5 м/с.
Читать еще:  Что делают на то 3

Как включить круиз-контроль на КИА РИО

Круиз контроль форд: установка и активация

Круиз контроль хендай

Как поставить круиз-контроль?

На сегодняшний день автомобиль имеется практически в каждой семье, а у кого – то их даже и по несколько штук. Безусловно, имея автомобиль, вы значительно упрощаете свою жизнь. Особенно там, где не ходит общественный транспорт.

Для большинства современных людей, он уже перестал быть роскошью. Это удобное средство передвижения, которое может себе позволить практически каждый.

Но при этом также стоит отметить, что и автопромышленность не стоит на месте, постоянно придумывая, что – то новое для удобства, как водителя, так и пассажиров. Одним из таких существенных новинок последнего времени безусловно можно назвать круиз – контроль. Что же он из себя представляет и можно ли его самостоятельно установить? Об этом мы и поговорим в данной статье.

Другими словами, во время езды, устройство подобного типа способна контролировать скорость. То есть в данном случаи водителю нужно будет только крутить руль, а все остальные действия будет выполнять круиз – контроль.

Принцип работы прибора заключается в следующем: определяет частоту вращения колес и направляет полученную информацию на электронный блок, из блока обработанные данные получает исполнительное устройство, которое производит регулировку дроссельной заслонки.

Кнопки управления системой круиз – контроля расположены на руле. То есть отсюда можно его включить/выключить, зафиксировать скорость движения, а при необходимости снизить или увеличить скорость.

Что такое адаптивный круиз-контроль? За всю свою историю круиз – контроль многократно усовершенствовался. На сегодняшний день на смену устаревшим системам пришел адаптивный круиз-контроль (ACC или Adaptive Cruise Control), который по функционалу значительно превосходит своих предшественников.

Работать адаптивный круиз-контроль начинает, когда скорость движения составить выше 30 – км/ч и до 180 км/ч. Хотя современные системы способны работать от 0 до 200 км/ч.

Система ACC может работать в режиме постоянной скорости, ее уменьшения или наоборот увеличения. От чего это зависит? От обстановки на дороге.

Выражаясь простым языком, если впереди идущее транспортное средство замедлит скорость движения или же из соседнего ряда начнет перестраиваться другой автомобиль, то система в автоматическом режиме снизит скорость и будет выдерживать дистанцию, исходя из заданных водителем установок.

И наоборот, в случаи, если впереди идущий автомобиль увеличит скорость движения, то система ACC, увеличит скорость до предела заданного водителем.

При свободной дороге, то есть когда здесь нет других транспортных средства, Adaptive Cruise Control поддерживает одну постоянную скорость, заданная водителем.

Что такое активный круиз- контроль? Адаптивный круиз-контроль способен работать в любую погоду, но в зимнем периоде придется позаботиться о подогреве его датчика. Вариант управления системой зависит от модели автомобиля (кнопка на многофункциональном руле либо рычаг на нем).

В случаи же, когда возникает потребность в экстренном торможении, активный контроль подаст водителю визуальный (красный значок на табло или приборной панели) и звуковой сигнал. После чего ему необходимо взять управление тормозной системой на себя.

Схема установки круиз-контроля

Установить круиз-контроль на автомобиль на так уж и сложно, но прежде чем приступить к практическому исполнению, необходимо внимательно проработать теоретический материал.

На многих современных автомобилях уже имеется пульт для установки кнопки включения круиз – контроля, но самой кнопки нет. Ее можно изготовить самостоятельно.

На руле кнопок не было, но хотелось поместить ее именно сюда.

1). Вначале я отключил аккумулятор, снял подушку безопасности, снял заглушку с кнопками.

2). Вот так выглядит заглушка.

3). В моем случаи разъемы и проводка для круиза уже были установлены.

4). Заранее приобрел трехпозиционный выключатель.

5). Со всех сторон ножом обрезал бортики.

6). К переключателю припаял (под прямым углом) провода.

7). Заглушку пришлось порезать.

8). Крышку отделил и все бортики (кроме центральных) по обеим сторона срезал. Оставшиеся укоротил до 3-х мм.

9). В оставшейся конструкции проделал отверстие для переключателя.

10). Поставил переключатель на место и залил его эпоксидным клеем. Крышку установил посредине. Придал всему эстетичный вид.

Провода кнопки соединяем с разъемами, которые есть в автомобиле для штатного включения круиз контроля.

Если такого нет, придется мудрить самому.

Схема управления на руле.

Кнопки поставил те же, что были.

Взял плату с кнопками, резисторы выпаял, впаял нужные. Закрепил.

11). В руле имелся 4-проводной шлейф, но нужен был 6-проводной. Нашел такой и припаял к контактам.

12). С другой стороны шлейфа припаял проводки с разъемами для подключения кнопок.

13). Вот в итоге, чтобы у меня получилось.

14). Вот в выключенном виде.

15). В включенном состоянии.

16). В работе.

17). Ограничение скорости.

Как поставить круиз контроль (Видео)

На примере Тойота Камри

Почему не работает круиз-контроль?

Признак неисправности Процедура диагностики Также проверьте
Круиз-контроль не может быть установлен
  • Переходим к системе PGM-FI и проверяем наличие кодов неисправности DTC.
  • Проверяем электрический предохранитель №. 14 (15A) в блоке предохранителей/реле в моторном отделении и электрический предохранитель №. 9 (15A) в блоке предохранителей/реле под панелью управления.
  • Проводим проверку входных данных системы круиз-контроля.
  • Проверяем комбинированный выключатель системы круиз-контроля
Круиз-контроль может быть включен, но основной индикатор (CRUISE MAIN) круиз-контроля не загорается
  • Переходим к системе PGM-FI и проверяем наличие кодов неисправности DTC.
  • Выполняем процедуру самодиагностики блока приборной панели.
  • Проводим проверку входных данных системы круиз-контроля.
  • Неисправен блок управления приборной панелью
Круиз-контроль может быть включен, но индикатор (CRUISE CONTROL) круиз-контроля не загорается
  • Переходим к системе PGM-FI и проверяем наличие кодов неисправности DTC.
  • Выполняем процедуру самодиагностики блока управления приборами.
  • Проведим проверку входных данных системы круиз-контроля.
  • Неисправен модуль управления приборами
Автомобиль не ускоряется или не замедляется при нажатии кнопки DECEL/SET или RES/ACCEL
  • Переходим к системе PGM-FI и проверяем наличие кодов неисправности DTC.
  • Проводим проверку входных данных системы круиз-контроля.
  • Проверяем комбинированный выключатель системы круиз-контроля
  • Разрыв цепи, слабый контакт или отсоединенные клеммы: PNK, GRY или GRY, LT GRN
Заданная скорость не отменяется при нажатии на педаль тормоза
  • Переходим к системе PGM-FI и проверяем наличие кодов неисправности DTC.
  • Проверяем электрический предохранитель №. 14 (15A) в блоке предохранителей/реле в моторном отделении и электрический предохранитель №. 9 (15A) в блоке предохранителей/реле под панелью управления.
  • Проведим проверку входных данных системы круиз-контроля.
  • Короткое замыкание в проводе BLU
  • Неисправен датчик положения педали тормоза
Заданная скорость не отменяется при нажатии на главную кнопку системы круиз-контроля
  • Переходим к системе PGM-FI и проверяем наличие кодов неисправности DTC.
  • Проводим проверку входных данных системы круиз-контроля.
  • Проверяем комбинированный выключатель системы круиз-контроля
  • Замыкание на «массу» в проводах LT BLU и PNK
Заданная скорость не отменяется при нажатии на кнопку CANCEL
  • Переходим к системе PGM-FI и проверяем наличие кодов неисправности DTC.
  • Проверяем предохранитель № 14 (15 А) в блоке реле/предохранителей, моторного отсеке.
  • Проводим проверку входных данных системы круиз-контроля.
  • Проверяем комбинированный выключатель системы круиз-контроля
  • Разрыв цепи, слабый контакт или отсоединенные клеммы: PNK, GRY или GRY, LT GRN
Заданная скорость не восстанавливается при нажатии на кнопку RES/ACCEL (главный выключатель круиз-контроля находится в положении ON и скорость временно отменена при нажатии на педаль тормоза)
  • Переходим к системе PGM-FI и проверяем наличие кодов неисправности DTC.
  • Проверяем регулировку датчика положения педали торможения.
  • Проверяем электрический предохранитель №. 14 (15A) в блоке предохранителей/реле в моторном отделении и электрический предохранитель №. 9 (15A) в блоке предохранителей/реле под панелью управления.
  • Проводим проверку входных данных системы круиз-контроля.
  • Проверяем комбинированный выключатель системы круиз-контроля
  • Разрыв цепи, плохой контакт или отсоединенные клеммы: GRY, LT GRN
  • Неисправен датчик положения педали тормоза
При включенном зажигании (в положении II) и включенном освещении, подсветка переключателя круиз-контроля не включается
  • Заменяем комбинированный выключатель системы круиз-контроля.

Как работает круиз-контроль?

Заключение

Современные средства повышения комфорта предлагаются производителями автомобилей, в том числе, и для устранения таких неприятных осложнений. Даже начинающему водителю, не имеющему большого стажа, не помешает научиться, как пользоваться круиз-контролем во время движения.

Это не составляет особой сложности и не требует больших затрат труда. Но принесет только пользу.

Ссылка на основную публикацию
"
×
×
"
Adblock
detector
