Ремонт вентилятора печки ВАЗ 2113—2115: расположение и замена

Главное предназначение печки в машине — обогревать салон в холодную погоду. Например, обеспечивать внутри автомобиля +16°, когда на улице стоят жуткие морозы. Основную функцию в работе отопителя выполняет вентилятор или моторчик.

Что такое вентилятор печки

Вентилятор — функциональный элемент, который прогоняет сквозь радиатор печки воздух, проникающий в салон. Вентилятор наряду с радиатором, трубками для циркуляции хладагента, жидкостным регулятором и воздуховодом входит в состав отопительного узла. Его назначение — прогонять сквозь нагретый радиатор холодный воздух, создавая теплообмен.

Функции узла

Вентилятор отопителя — это моторчик, обеспечивающий подачу воздуха. Подробнее представить себе его работу можно только в процессе работы всей системы отопления:

В ходе нагревания мотора автомобиля, в него поступает жидкость, охлаждая стенки блока цилиндров и забирая тепло.
Горячий тосол попадает в радиатор отопителя, и последний быстро нагревается.
В работу включается моторчик (вентилятор), подающий потоки холодного воздуха, тем самым охлаждая элемент.
Салон машины начинает теплеть.

Схема отопления ВАЗ 2113–2115 наглядно показывает назначение моторчика

Где находится моторчик печки ВАЗ 2113—2115

На автомобилях ВАЗ 2113—2115 моторчик отопителя расположен в подкапотном пространстве. Прикрыт он защитным кожухом, зафиксированным четырьмя винтами. Сам вентилятор тоже держится на болтах с гайками, соединяется на кузовной части автомобиля.

Для получения доступа к вентилятору с целью его демонтажа придётся предварительно поработать в салоне. В частности, скинуть проводку, которая соединяет вентилятор с электрической системой автомобиля.

Ремонт вентилятора печки ВАЗ 2113—2115

Почему перестаёт работать моторчик отопителя. На то есть свои причины, и их несколько. Однако чаще всего поводом для неисправности становится засорение. Пыль проникает повсюду, в том числе и внутрь механизма.

Чистка вентилятора печки в некоторых случаях помогает наладить работу механизма

Причины и признаки выхода из строя моторчика отопителя

С наступлением холодного времени корректная и бесперебойная работа отопителя приобретает большую актуальность. Но по закону подлости именно в это время и наблюдаются частые проблемы, имеющие свои причины:

Выходит из строя предохранительный элемент, призванный следить не только за отопителем вместе с его компонентами, но и за подсветкой вещевого ящика, моторчиком омывателя оптики и т. д.

Предохранитель F7 в монтажном блоке ВАЗ 2113

Радиатор печки ВАЗ 2115 портится по причине образования накипи

Добавочный резистор печки при неисправности надо заменить

Как снять вентилятор

Моторчик печки ВАЗ 2113—2115 извлекается следующим образом:

Боковая крышка обшивки снимается в целях облегчения процесса снятия вентилятора

Штекер «плюсового» провода соединяет вентилятор с электрикой автомобиля

«Минусовой» провод вентилятора соединён с болтом крепления на кузове

После этого надо перевести работы в подкапотное пространство:

Выкрутить защитный чехол, скрывающий моторчик.
Затем извлечь удерживающие его винты.

Фиксаторы вентилятора просто выворачиваются отвёрткой

Верхняя накладка вентилятора снимается на месте для того, чтобы упростить извлечение моторчика

Видео: как демонтировать моторчик печки на ВАЗ 2115

Как проводится замена

Перед непосредственной заменой моторчик рекомендуется проверить, ведь он может оказаться нерабочим:

Установить вентилятор на ровной поверхности.
Соединить провода с клеммами аккумулятора.

Неисправный элемент не будет вращаться вообще или делать это промежутками, слабо и шумно. Перед работой надо не забыть также тщательно вычистить весь мусор из ниши, куда будет ставиться новый моторчик. Процедура замены у опытного автомобилиста не занимает больше 40 минут. Достаточно иметь при себе отвёртку, гаечные ключи и новый вентилятор. Мероприятие выполняется обратно процессу снятия. Клеммы проводки надо фиксировать хорошенько, чтобы они не ослабли во время передвижения машины.

Рекомендуется подбирать на замену полностью новый и качественный моторчик (оригинального производства), чтобы уберечь себя от лишних затрат. Хороший вентилятор прослужит в течение длительного времени.

Где находится реле печки ВАЗ 2113—2115

Не все автомобилисты, решившие проводить ремонт и замену самостоятельно, могут быстро отыскать неисправность печки. Реле отвечает за достаточный обогрев салона, поэтому неисправность моторчика может быть связана именно с ним.

Часто этот элемент просто изнашивается. Это не ремонтируемая деталь, она требует только замены. Поэтому важно знать, где расположено реле, чтобы своевременно заменить своими руками. Элемент находится на центральной консоли под панелью приборов, часто в монтажном блоке, рядом с предохранителем.

Реле отопителя ВАЗ 2113—2115 находится возле предохранителей

Моторчик печки является важным и обязательным элементом системы отопления автомобиля. Периодический уход и своевременная замена неисправной детали помогут всегда держать салон машины в теплоте.

Где находится моторчик печки ВАЗ-2112

Автомобиль: ВАЗ-2112.Спрашивает: Соколов Владислав.
Суть вопроса: Не могу найти где находится моторчик печки на ВАЗ-2112?

Привет всем владельцам ВАЗ-2112! Нарисовалась проблемка — перестала работать печка, а осенью без неё никак. Началось всё с того, что завожу машину — печка работает, глушу и опять завожу — печка не работает. Так она могла не включаться несколько дней. Бывало проехал несколько километров, она заработала, т.е. печка живёт сама по себе. Пробовал на всех 3-х режимах, результат тот же.

Что уже сделал: проверил предохранители, реле и даже менял блок печки — всё в норме, но поломка осталась. При включении звуки отсутствуют. Советуют проверить моторчик, но не могу его найти. Подскажите, пожалуйста, кто сталкивался с такой проблемой, где располагается моторчик печки?

1 Моторчик печки под капотом
- 1.1 Нет тепла, что делать?

Моторчик печки под капотом

Вентилятор печки отмечен стрелочкойМоторчик печки находится под капотом. Вернее говорить, что это просто моторчик системы вентилирования салона. Если вы включаете на тепло, то открывается заслонка, и горячий воздух от радиатора отопителя попадает в вентилятор, а тот уже загоняет его в систему.

Моторчик печки под капотом, спрятан в корпусе.

Нет тепла, что делать?

Если вы включили на тепло, а дует холодный воздух, то виной тому заслонка радиатора отопителя, либо отсутствие охлаждающей жидкости (антифриза).

Добро пожаловать! Вентилятор печки – если углубляться в терминологию, то слово вентилятор, значит крыльчатку с лопастями, но люди так привыкли говорить слово вентилятор, поэтому данную статью мы так и назвали, на самом же деле в ней, мы сегодня разберём замену моторчика печки, сразу предупредим что если моторчик у Вас начал работать неправильно, заедать например или вообще сгорели все контакты внутри него, то не пытайтесь его восстановить, а лучше приобретите в автомагазине новый мотор, конечно же удовольствие это не из дешёвых, но зато Вы его поставите и забудете на очень долгое время о нём, если денег уж совсем нет, а печка перестала работать (Мотор сгорел), при этом холода на улице, то можете на разборе взять по дешёвки или поискать на различных барахолках и т.д.

Примечание!
Чтобы произвести замену вентилятора печки, понадобятся: Отвёртки различных типов (Начиная от коротких и заканчивая длинными), накидные ключи, гаечные ключи и советуем Вам запастись новым салонным фильтром (Это только в том случае если фильтр давно не менялся), просто для того чтобы снять моторчик печки, нужно будет снять накладки ветровые, а сняв накладки, у Вас как раз таки будет доступ к салонному фильтру!

Замена вентилятора печки
Дополнительный видео-ролик

Где находится вентилятор печки?
Сняв накладки которые под лобовым стеклом располагаются, у Вас перед глазами выстроиться примерно такая картина (см. фото ниже), обратите внимание на красную стрелку, она была сделана для разделения корпуса в котором находится моторчик печки (Он справа) и для разделения забора воздуха (Забор воздуха слева), вот в том месте где забор воздуха в печку идёт, ещё и салонный фильтр располагается.

Когда нужно менять вентилятор печки?
В начале статьи мы примерно описали все симптомы, которые будут если моторчик выйдет из строя, но повториться нужно, вить не все люди читают всё что написано на странице, в общем ближе к делу, вентилятор может выйти из строя полностью (От времени такое происходит, а так же если было подано большое напряжение, то он может сгореть попросту, бывают такие случаи из-за халатности самих людей, некоторые люди вместо предохранителей ставят монетки, проводка начинала плавиться, а из-за того что предохранителя нет, цепь не чем не размыкается и проводка воспламеняется сразу), может частично (Не работает какая либо скорость, но это не печка, это блок САУО скорее всего, проверить его легко, просто поменяйте на заведомо исправный, если всё станет работать как раньше, то блок под замену), а может вообще начать издавать неприятные звуки (Это тоже печка), такие как писк и тому подобные, все эти неисправности появляются со временем, а могут и сразу же после покупки если печка бракованная или была куплена уже в таком состоянии Б/У.

Примечание!
Кстати, кроме самого моторчика много ещё чего из строя выйти может, чаще всего это блок САУО, по реже сама печка, ну и про предохранитель не забывайте, а то разберёте всю печку, замените моторчик и другие детали отопления, а ничего не измениться, потом загляните в блок предохранителей и увидите сгоревший предохранитель на печку, это будет очень обидно для Вас, просто выкинутые деньги на ветер, поэтому всегда при любой поломки, первым делом открывайте монтажный блок и смотрите в нём все ли предохранители целы, на печку идёт как правило предохранитель F18!

Как заменить вентилятор печки на ВАЗ 2110-ВАЗ 2112?

Примечание!
Данная инструкция по замене моторчика печки, подойдёт ко многим автомобилям десятого семейства но не ко всем, потому что десятки выпускались в очень разных комплектациях и оформлениях за всё время, на некоторые ВАЗ 2110 даже двигатель от “Опеля” ставили с завода, маркируется такой автомобиль ВАЗ 21106, поэтому про все мы написать не сможем (Так как очень большая статья получится), просто возьмём чаще всего встречающееся десятое семейство и на его примере покажем замену моторчика печки посредством описания и картинок!

1. Первым делом до моторчика добраться будет нужно, он скрывается под накладкой которая под лобовым стеклом располагается, а внутри этой накладки, моторчик ещё в кожух помещён, поэтому не мало снять декоративных элементов придётся, более подробно как это всё осуществить, описано в статье под названием: «Замена салонного фильтра на ВАЗ 2110» и кстати, накладку которая под лобовым стеклом находится снять не получиться, не сняв щётки, а когда Вы её уже поднимать будете, обратите внимание под ней будет находится тройник (Место где он расположен смотрите на большом фото), отсоедините от него шланг который внизу подсоединяется (см. маленькое фото) и накладка после чего может быть снята с автомобиля.

2. Идём далее, как только все элементы которые препятствуют доступу к кожуху в котором располагается моторчик будут сняты, разыщите провода идущие от мотора, а если быть точнее то один провод “Плюс” и один провод “Минус”, так вот минус (Указан зелёной стрелкой) закреплён на гайке (Указана синий стрелкой), Вы её отверните, а вот плюс (Указан жёлтой стрелкой) соединяется с другим проводом посредством колодки проводов и разъёма (см. маленькое фото), их между собой разъёдините.

3. Потом, подденьте при помощи плоской отвёртки четыре фиксатора (Они указаны стрелками) которые скрепляют между собой два кожуха, на одном из которых моторчик печки закреплён, все фиксаторы которые будут поломаны во время их снятия, обязательно поменяйте на новые, при обратной сборки, рекомендуется все фиксаторы до одного устанавливать на свои места, чтобы исключить перемещение корпусов между собой.

4. И в завершение, выкрутите все винты которые кожухи между собой скрепляют, данных винтов всего примерно 8 или 10 (Можем ошибаться), когда они все будут выкручены, корпуса можно будет разъединить (см. маленькое фото), но только запоминайте куда какие винты закручиваются, потому что они имеют разную длину и длинные Вы не сможете завернуть туда где короткие должны располагаться и наоборот.

Примечание!
Моторчик печки можно снять в сборе с кожухом, а можно и сразу его отдельно вынуть, как делать решать Вам, но вынув всё в сборе, моторчик будет легче гораздо отсоединить (Так как это удобней будет), а отделяется моторчик следующим образом, нужно будет всего лишь вынуть два проводка (Провод минус и провод плюс) из отверстия в которое они продеваются в кожухе и всё на этом!

5. Установка производиться в обратном порядке снятию, после установки печки, Вам придётся воспользоваться помощью помощника и узнать правильно ли Вы установили печку на своё штатное место или с перекосом (Если с перекосом, то это сразу же убирать нужно будет), в общём ближе к теме, попросите помощника или же даже сами садитесь в автомобиль и включайте печку, при этом соберите её, т.е. закрутите винты крепления (Можете даже не все закручивать) и установите фиксаторы и конечно же накиньте минус на кузов, а плюс подсоедините к разъёму, далее включайте её и если всё нормально работает на всех режимах, то выключайте и идите закручивайте последние винты, устанавливайте накладки под лобовым стеклом ну и конечно же устанавливайте щётки, на этом замена завершена, если после включения слышен треск, то это говорит только об одном, а именно о том, что лопасти печки задевают за корпус в котором она располагается, после этого выключайте печку, выкручивайте винты, снимайте фиксаторы и снимайте корпус вместе с печкой, правильно моторчик разместите там, опять всё закручивайте и пробуйте, пока шум не пропадёт, как пропал, заворачивайте всё и устанавливайте все детали в обратном порядке.

За 12 лет пришло время поменять моторчик печки._ Старый зашумел и начал подклинивать, а в холодную погоду попросту свистит._ Если вовремя его не поменять, то сгорит резистор и печка будет работать только на 4 скорости (+350р стоимость резистра)_ Есть 2 вида моторчиков, старого и нового образца, различаются фишкой на сколько я знаю. Так же моторчики есть на подшипниках и на втулках. Я советую брать на подшипниках, на втулках конченые!Как снять корпус печки я подсмотрел у GkGeorgeЯ взял моторчик ВАЛЕЕ 95.

Полный размерСнимаем жабо, откручиваем и достаем корпус печки

Полный размерВидим такую картину. Вычищаем и моем под корпусом печки

Полный размерВот так выглядит корпус с вентилятором, откручиваем мотор и моем корпус

Полный размерСтарый и новый мотор. На новый производитель зажал кусок губки) пришлось клеить самому. Благо остался Stp акцент 10мм

Полный размерВот собственно и наклеил новую губку

Полный размерСалонный фильтр был весь в листве и прочих сушничках ) на корпус привернул пластиковую сетку, чтоб листва и крупный мусор не летел

Полный размерСобираем всё в обратной последовательностиЦена вопроса 1200рP.s. Не покупайте первый попавшийся, цены на один и тот же товар в зависимости от магазина разные, начиная от 1800р до 1100р. Переплачивать глупо. Поездив по магазинам я нашел за 1200р Цена вопроса: 1 200 ₽

Если при изменении температуры воздуха, она у вас остается прежняя, то вероятных поломок несколько:1. Вышел из строя мотор-редуктор заслонки2. Блок СУАО (Система Управления Автономным Отопителем)3. Неисправна элетроцепь (на мотор-редуктор не подается напряжение)Итак, проведем некоторые тесты для определения причины поломки. Поставьте регулятор температуры в средние положение градусов 18, поднесите руку к датчику температура салона (на потолке рядом с главным плафоном), крутиться — СУАО скорее всего исправен. Вообще 7 из 10 случаев это, именно, замена моторчика. Как его поменять самостоятельно? Первым этапом будет поход в магазин и покупка нового, его стоимость примерно 600 рублей (апрель 2012 года Санкт-Петербург). Выглядит он так:Начинаем разбирать.

1. Подготавливаем инструмент. Понадобятся крестовые отвертки: короткая и длинная.

Ключ на 10 торцевой или рожковый. 2. Снимаем резиновые колпачки с крепления поводков стеклоочистителей3.

4. Снимаем четыре декоративные заглушки с жабо и открываем саморезы. 5. Откручиваем две гайки по бокам жабо, удобнее всего это делать головкой и трещеткой.

6. Снимаем уплотнитель моторного отсека7. Откручиваем саморезы, которые держат тепловые экраны моторного отсека.

8. Снимаем жабо, не забыв отсоеденить трубочку стеклоомывателя. 9. Моторчик заслонки находится на левой стенке отопителя со стороны вакуумного усилителя тормозов, и прикручен тремя винтами.

10. Короткой крестовой отверткой отворачиваем два верхних винта. 11. Нижний винт откручиваем длинной отверткой.

12. Снимаем мотор13. Вытаскиваем меньшую колодку.

14. Снимаем держатель-проволку со второй колодки и отсоединяем разъем. 15. Устанавливаем мотор в обратной последовательности.

моторедуктор отопителя нового образца омега

моторедуктор отопителя заводской

угольный салонный фильтрСалонный фильтр очищает воздух и в салон автомобиля попадает воздух без пыли и грязи, а так же благодаря этому фильтру в салон проникает гораздо меньше запахов с улицы. Менять салонный фильтр рекомендуется раз в год или раз в сезон.

Где находится моторчик печки ваз 2115

Какую зиму кряхтит, свистит, и издает разные не приличные звуки)) А в последние дни ну прям вообще не притихала!Вот и думаю почему бы не попробовать смазать графитовой смазкой?! Сегодня появилась возможность загнать авто в тёплый бокс, чем я и воспользовался.

Разборка происходит следующим образом,

выковыриваем салонный фильтр 1,
выкручиваем болты 3(их4 штуки)
снимаем крышку под ней видим сам моторчик 2

Далее съём и разборка моторчика
Выкручиваем 4 болты(2шт)
К моторчику идёт 2 провода у кого то там фишка стоит а кому то пришлось взять в руки нож и отрезать всё нахрен!=)

(Смотрим сл. рисунок)
Достать мы его сможем только тогда когда располовиним(он на 5прищепках и резинке, пришлось крутить как кубик рубик) и вынимаем часть 3, я тащил её до правого края желобка, там шире и можно вытащить.

Остался сам моторчик2 и крышка1, все это дело я вытаскивал боком, и проделываем ту же операцию как с частью 3(до конца желобка в право)

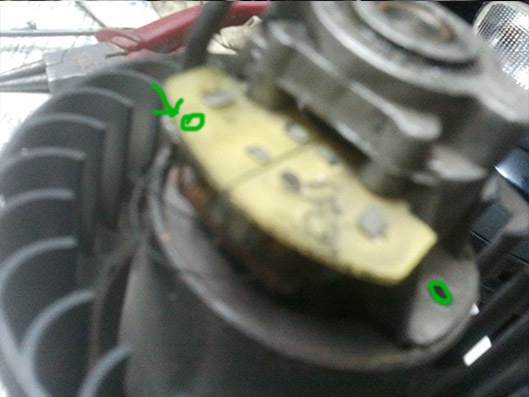

Отстёгиваем 2 скобы и разъединяем части 1 и 2.

Откручиваем 2 болта(Внимание в этот момент произойдет расцентрация колеса вентилятора)

Отгибаем 2 ушка с обоих сторон и достаем от туда пружинки, это позволит нам не повредить щётки

Здравствуйте! Если вы не знайте как поменять моторчик печки на ВАЗ 2114, 2115, 2109 и задались вопросом как достать моторчик печки ВАЗ, то Вы попали по адресу. Ответы на свои вопросы Вы найдёте ниже, а если, вдруг, что-то не понятно — задавайте Ваш вопрос в комментариях.

Замена моторчика печки ВАЗ 2114, 2115, 2109 своими руками.

Когда шумит моторчик печки ваз 2114, 2109 или он вообще перестал работать — следует его заменить.

Где находится моторчик печки ВАЗ 2109 2114? Находится он между моторным щитом и лобовым стеклом, в том же отделе где стоит монтажный блок. Открываем капот и можем увидеть кожух корпуса моторчика печки.

Первым делом снимаем кожух корпуса вентилятора печки.

После снятия кожуха скорее всего увидим кучу листвы вокруг корпуса. Убираем листву и весь мусор для того, чтобы он не упал в воздуховод при снятии моторчика печки.

Откручиваем крестовой отвёрткой два болта крепящих корпус вентилятора печки к моторному щиту.

Отсоединяем плюсовой провод и откручиваем провод массы моторчика печки. Находятся они под панелью, ближе к середине моторного щита.

В умных книжках написано: для того, чтобы достать моторчик печки — поверните его на 90 градусов и достаньте. Но на практике, почему-то у меня это ни разу не получилось. Я просто разделял корпус на 2 части и доставал их по очереди. При разделении корпуса моторчика печки пополам на морозе — защёлки могут треснуть, так, что делать это лучше в теплом гараже. Для располовинивания нужно разъединить 3 защёлки и снять соединительную резинку, которая находится со задней стороны. Так же снимите уплотнительный поролон между корпусом печки и воздуховодом.

Крышка моторчика печки крепится к корпусу двумя железными скобками, отцепив, которые, можно его поменять. Не потеряйте их! На одной скобке моторчик будет постоянно болтаться, гудеть и свистеть.

Откручиваем крестовой отверткой два болта и достаём мотр из корпуса.

Сбор происходит в обратном порядке. Помните, что чем плотнее корпус печки прижат к воздуховоду и, чем плотнее соединены половинки корпуса, тем сильнее будет поток воздуха.

Что такое вентилятор печки

Функции узла

В ходе нагревания мотора автомобиля, в него поступает жидкость, охлаждая стенки блока цилиндров и забирая тепло.
Горячий тосол попадает в радиатор отопителя, и последний быстро нагревается.
В работу включается моторчик (вентилятор), подающий потоки холодного воздуха, тем самым охлаждая элемент.
Салон машины начинает теплеть.

Схема отопления ВАЗ 2113–2115 наглядно показывает назначение моторчика

Где находится моторчик печки ВАЗ 2113—2115

Для получения доступа к вентилятору с целью его демонтажа придётся предварительно поработать в салоне. В частности, скинуть проводку, которая соединяет вентилятор с электрической системой автомобиля.

Ремонт вентилятора печки ВАЗ 2113—2115

Чистка вентилятора печки в некоторых случаях помогает наладить работу механизма

Причины и признаки выхода из строя моторчика отопителя

Предохранитель F7 в монтажном блоке ВАЗ 2113

Радиатор печки ВАЗ 2115 портится по причине образования накипи

Добавочный резистор печки при неисправности надо заменить

Как снять вентилятор

Моторчик печки ВАЗ 2113—2115 извлекается следующим образом:

Предварительно снимается боковая крышка торпедо со стороны педалей.

Боковая крышка обшивки снимается в целях облегчения процесса снятия вентилятора

Штекер «плюсового» провода соединяет вентилятор с электрикой автомобиля

«Минусовой» провод вентилятора соединён с болтом крепления на кузове

После этого надо перевести работы в подкапотное пространство:

Выкрутить защитный чехол, скрывающий моторчик.
Затем извлечь удерживающие его винты.

Фиксаторы вентилятора просто выворачиваются отвёрткой

Верхняя накладка вентилятора снимается на месте для того, чтобы упростить извлечение моторчика

Видео: как демонтировать моторчик печки на ВАЗ 2115

Как проводится замена

Перед непосредственной заменой моторчик рекомендуется проверить, ведь он может оказаться нерабочим:

Установить вентилятор на ровной поверхности.
Соединить провода с клеммами аккумулятора.

Рекомендуется подбирать на замену полностью новый и качественный моторчик (оригинального производства), чтобы уберечь себя от лишних затрат. Хороший вентилятор прослужит в течение длительного времени.

Где находится реле печки ВАЗ 2113—2115

Реле отопителя ВАЗ 2113—2115 находится возле предохранителей

Назначение вентилятора печки ВАЗ 2108/09, неполадки и их устранение

Печка в любом автомобиле предназначена для создания комфортных условий. Однако в этой конструкции есть уязвимое место, коим является моторчик отопителя. При возникновении неполадок с вентилятором устранить их можно своими руками, при этом посещение автосервиса становится необязательным.

Что такое вентилятор печки

Автомобильный отопитель, который в народе называют печкой, предназначен для выполнения простой и одновременно важной функции — обогрева салона. Кроме этого, устройство помогает устранять запотевание стёкол в холодную и сырую погоду. При нормальной работе системы отопления в салоне «девятки» должна поддерживаться температура +20 ˚С при тех же показателях за бортом, но только со знаком минус. В ногах при максимальном режиме обогрева значение должно поддерживаться на уровне +25 ˚С. Одним из важных узлов печки, помимо радиатора, является вентилятор. Назначение этого устройства, его неисправности и ремонт следует рассмотреть более детально.

Назначение устройства

Назначение моторчика заключается в повышении эффективности системы отопления и циркуляции воздуха в салоне автомобиля. Его работа основывается на заборе воздуха снаружи и его последующей подаче в салон через радиатор. В результате прохождения воздушного потока через теплообменник воздух в салон попадает уже прогретым.

Схема работы отопителя: а — ВАЗ 2108; б — ВАЗ -2108–01: 1- рабочее колесо вентилятора; 2 — воздуховод обогрева ветрового стекла; 3 — заслонка обогрева ветрового стекла; 4 — заслонка обогрева ног водителя; 5 — заслонка центрального сопла; 6 — центральное сопло; 7- радиатор; 8 — заслонка управления отопителем; 9 — окно обогрева ног водителя; 10 — воздуховод внутренней вентиляции

Где расположен моторчик на ВАЗ 2108/09

Моторчик печки на ВАЗ 2108/09 установлен в нише моторного отсека перед лобовым стеклом, что кардинально отличается от конструкции отопителя классических «Жигулей», у которых вентилятор установлен в салоне. Узел представляет собой электродвигатель с насаженной на него крыльчаткой, посредством которой воздух нагнетается в салон.

Моторчик печки на ВАЗ 2108/09 установлен в нише моторного отсека перед лобовым стеклом

Схема подключения

Для облегчения поиска возможных неисправностей с вентилятором иногда может требоваться схема монтажа, основными составляющими которой являются:

монтажный блок предохранителей;
замок зажигания;
дополнительный резистор;
электродвигатель вентилятора;
переключатель режимов работы.

Схема подключения моторчика печки состоит из монтажного блока предохранителей, замка зажигания, дополнительного резистора, электродвигателя вентилятора, переключателя режимов работы

Вентилятор отопителя ВАЗ 2108/2109

Поломки моторчика печки хоть и не так часто, но всё же возникают. При выходе из строя этого узла качество обогрева в значительной степени снижается. В зависимости от характера неполадки возможно появление постороннего шума, который отвлекает внимание водителя. В сложившейся ситуации требуется ремонт либо замена устройства, для чего его нужно демонтировать с автомобиля.

Причины выхода из строя

Существует несколько наиболее распространённых причин, которые приводят к проблемам с вентилятором.

Предохранитель

Одной из вероятных причин, приводящих к нарушению работоспособности моторчика, может быть неполадка предохранителя. Элемент располагается в монтажном блоке, установленном в подкапотном пространстве перед лобовым стеклом с левой стороны. С проверки этой детали и стоит начинать поиск неисправности. Предохранитель имеет маркировку F7 и номинал 30 А.

Предохранитель печки расположен в монтажном блоке под маркировкой F7 и имеет номинал 30 А

Плохой контакт

Со временем контакты могут окислиться. Проверку выполнить несложно, для этого достаточно пошевелить колодку со жгутами. Если в процессе диагностики вентилятор заработал, то причина обнаружена. Устранить неисправность можно путём зачистки проблемного контакта в монтажном блоке.

Контакт при окислении, как правило, покрывается зелёным или белым налётом.

Резистор

Функционирование электродвигателя может быть нарушено из-за неполадок добавочного резистора. На максимальных оборотах моторчик подключается к цепи питания напрямую, а на первых двух скоростях — через резистор. Если возникли проблемы именно с этим элементом, то электродвигатель будет работать только в максимальном режиме. Для замены детали, расположенной на корпусе печки с левой стороны, достаточно отвернуть крепёж и установить новый резистор.

При выходе из строя резистора печки отопитель будет работать только на максимальных оборотах

Переключатель

Иногда могут возникать проблемы с самим переключателем режимов отопителя. Наиболее вероятной причиной являются окислившиеся контакты (внутри или снаружи) либо отошедшая от вибраций задняя часть детали.

У переключателя печки могут окислиться контакты либо отойти задняя часть

Помимо перечисленных причин, возможны поломки самого электродвигателя, например, износ щёток. С тем же якорем могут быть разные неполадки:

При замыкании обмоток предохранитель печки будет перегорать, что потребует ремонта либо замены вентилятора.

Как снять моторчик печки на ВАЗ 2108/09

Для демонтажа узла потребуется подготовить следующие инструменты:

крестовую отвёртку;
головку на 10;
трещоточную рукоятку.

Для снятия моторчика печки понадобится головка на 10, крестовая отвёртка и трещотка

Затем можно приступать к снятию устройства:

Для снятия пластиковой накладки потребуется открутить соответствущий крепёж

Уплотнитель капота снимается простым движением руки

Чтобы подобраться к моторчику отопителя, потребуется снять защитный кожух

Вентилятор крепится к кузову при помощи винтов

Чтобы разъединить электроцепь вентилятора, нужно перебраться в салон под приборную панель

Чтобы извлечь электродвигатель, его нужно повращать в разные стороны

Видео: как снять электродвигатель отопителя

Разборка и сборка вентилятора

После демонтажа моторчика его подвергают дефектовке, для чего узел потребуется разобрать. Работу проводим в следующем порядке:

Отделяем от кожуха электромотора уплотнитель из поролона.

Разборку вентилятора начинают со снятия уплотнителя с корпуса

Защёлки кожуха снимают при помощи отвёртки

Крышка вентилятора крепится двумя металлическими защёлками

После снятия защёлок демонтируем крышку

Извлекаем моторчик вместе с крыльчаткой

Щёткодержатель крепится винтами — откручиваем их

Извлекаем закладные гайки при помощи отвёртки

Осматриваем якорь на предмет повреждений

Щётки осматриваем и при необходимости производим замену

Устанавливаем гайки, удерживая их плоскогубцами

На вал якоря надеваем изоляционную шайбу

Для установки щёток отгибаем напрявляющие

Щётки вставляются до упора

Устанавливаем держатель щёток на вентилятор

Пружины щёток устанавливаем в направляющие

Чтобы исключить выпадение пружин, подгибаем края направляющих

Надеваем пружинные зажимы на закладные гайки

После сборки моторчика вставляем его в левую часть корпуса

Устанавливается крышка моторчика и крепится зажимами

Видео: разборка моторчика печки ВАЗ 2108/09

В остальном сборка проводится в обратной последовательности.

Прежде чем установить вентилятор печки, рекомендуется осмотреть резиновые подушки и в случае их повреждения либо потери упругости выполнить замену.

Если же нет времени или желания заниматься ремонтом, узел попросту меняют на новый. Что касается выбора новой детали, то, как вариант, предпочтение можно отдать электровентилятору Luzar.

Одним из достойных вариантов вентиляторов является изделие фирмы Luzar

Независимо от того, владеете вы ВАЗ 2108 или ВАЗ 2109, процесс демонтажа и замены моторчика печки на этих авто одиноков и не отнимает много времени. Подготовив необходимый инструмент и следуя пошаговым инструкциям, выполнить процедуру сможет практически каждый, кто принял решение о самостоятельном ремонте отопительной системы.

Читать еще: Как полностью слить охлаждающую жидкость
