Как подключить печку на уаз буханка

УАЗ 2206 Булочка Белого › Бортжурнал › Передний отопитель НАМИ. Часть 2. Установка

Еще зимой мы приобрели отопитель повышенной мощности в Лаборатории микроклимата “НАМИ”.
На сегодняшний день это самый лучший отопитель для УАЗ Буханки, который встает вместо штатной печки без существенных переделок. Обзор отопителя НАМИ на УАЗ Буханку был опубликован ранее.

Продолжаем, совместно с Магазин4х4, усовершенствовать автомобиль УАЗ-2206 .

Лаборатория микроклимата НАМИ давно разрабатывает системы отопления и вентиляции для автомобилей. При лаборатории есть небольшое производство, где отопители изготавливаются мелкими партиями. Поскольку производство мелкосерийное, то скорее всего выполнение заказа придется ждать какое то время.

Почему надо менять отопитель? Для этого есть несколько причин:
Во первых новый отопитель более производительный: 8кВт вместо 4кВт у штатного
Во вторых, максимальный расход воздуха через отопитель в три раза выше 450м3 в час вместо 150
В третьих у нового отопителя есть салонный фильтр
В четвертых уровень шума у нового отопителя значительно ниже чем у штатного
И последнее, у новой печки есть режим рециркуляции салонного воздуха.

Поэтому смело меняем!

Вначале штудируем немногословную инструкцию (Есть в предыдущей Части 1)

Приступаем к работе.Снимаем старую печку. Но предварительно сливаем антифриз из печки. Для этого откручиваем пробку на самой нижней точке кронштейна крепления подводящих шлангов к печке. Сливаем остальную ОЖ (Охлаждающую Жидкость) из системы охлаждения.

На тех радиаторах которые поставляются сейчас (2015-2016гг) отдельного крана для слива уже нет, и ОЖ сливаем отсоединяя нижний патрубок радиатора.

Штатный отопитель крепится при помощи 4-х болтов М6 (ключ на 10). В одиночку открутить болты крепления печки задача нелегкая. Завод с маниакальным упорством экономит на закладных гайках. Придется одну сторону держать, а с другой откручивать.

Поэтому либо делаем с помощником, либо надо как то зафиксировать болт от проворачивания. Открутили болты крепления. Снимаем кнопки на дополнительной панели и саму панельку тоже убираем.

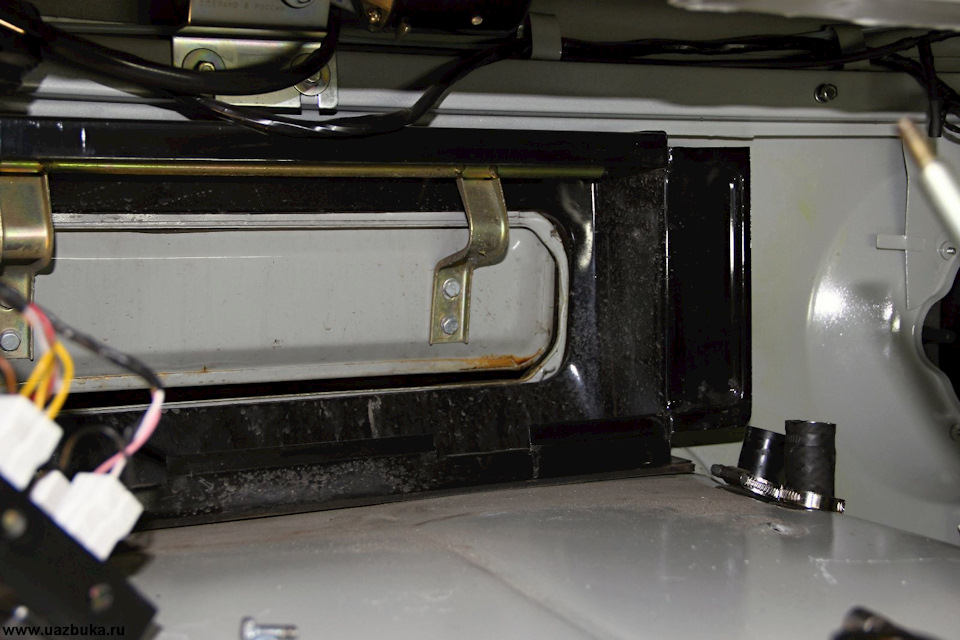

Иначе она будет мешаться при манипуляциях с печкой. Отключаем разъем питания от отопителя. Снимаем дополнительное сопротивление, оно нам уже не пригодиться. Отсоединяем патрубки ОЖ и вытаскиваем старый отопитель. Для интереса взвесили сколько он весит. Получилось 5.85кг.

Теперь демонтируем устройство управления воздухозаборником. Заслонку тоже снимаем.
Несмотря на тотальный антикор на ней уже образовалась ржавчина

Старый отопитель, вместе с системой управления заслонкой весят 8,2кг

Первоначально хотели заменить и салонный отопитель на более компактный и малошумный. Однако, потом, глобальную модернизацию отложили и салонный отопитель вернули на место. Зато теперь знаем, что он весит 5.65кг

Новый отопитель НАМИ весит 7,65кг
Поскольку корпус пластиковый, то весь основной вес приходится на радиатор и мотор.

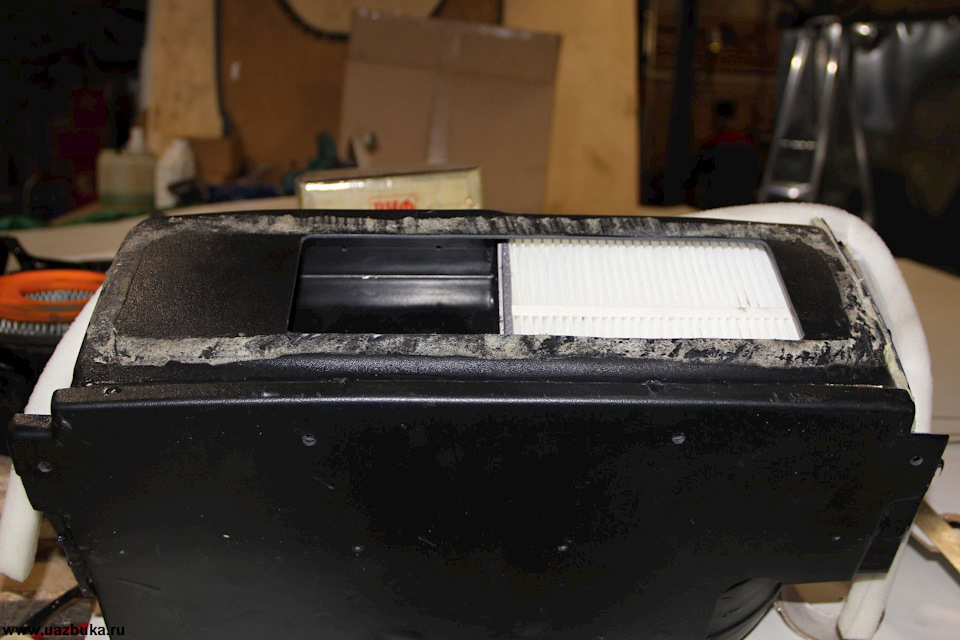

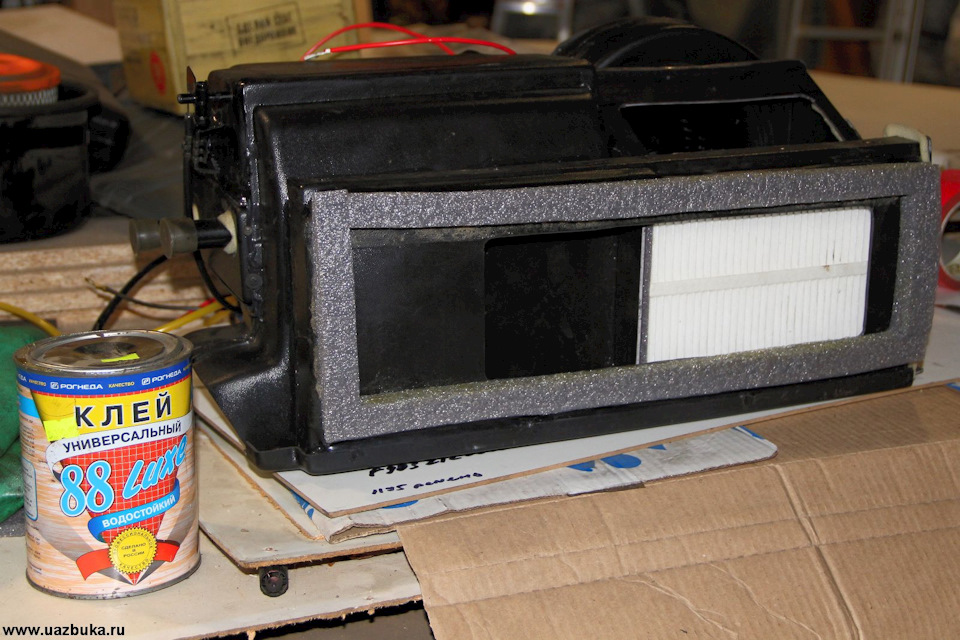

На новой печке уплотнитель сделан из поролона. Весьма недолговечный продукт, да к тому же моментом набирает воду.

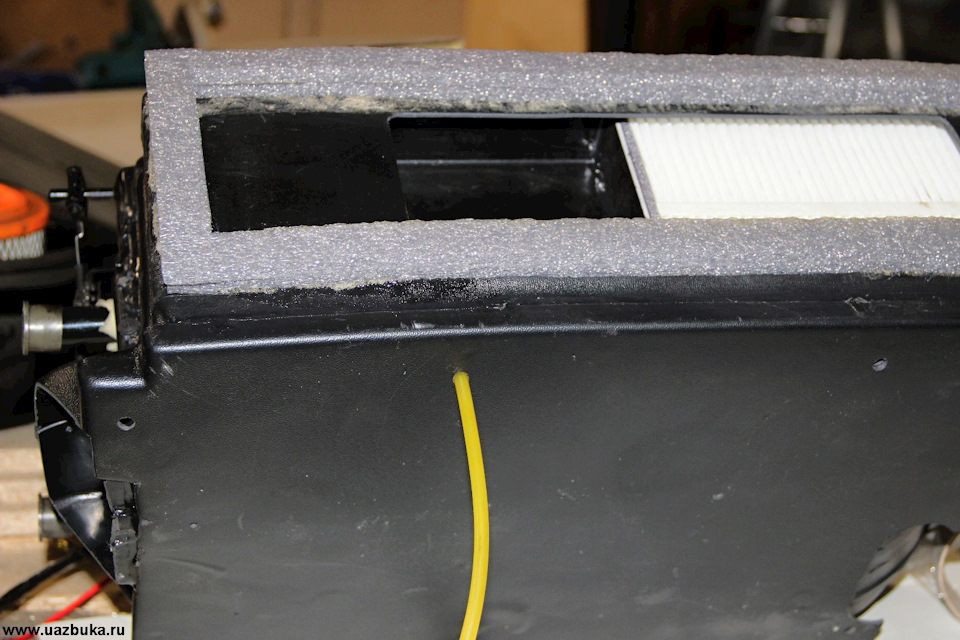

Решили заменить его на более технологичный пенополиуретан, который в изобилии остался от старой шумоизоляции. Удаляем старый уплотнитель

На основе его вырезаем новый и приклеиваем.

Очень странно, что для отопителя в Буханку не предусмотрено дренажное отверстие для слива попавшей воды. Ведь вода будет по любому попадать в печку. А если нет дренажного отверстия, то вода будет оставаться в передней полости, пропитает фильтр и будет долго и мучительно высыхать, при этом орошая ароматами салон автомобиля. Проконсультировавшись с производителем печки решили сделать дренаж самостоятельно. Для этого есть даже незадействованные отверстия в корпусе отопителя.
Отверстие которое находится справа (около салонного фильтра) мы заглушили. Для этого использовали простой автомобильный герметик.
Левое отверстие используем для дренажа. Его диаметр позволяет пропустить через него трубку от омывателя ветрового стекла.

Устанавливаем новый отопитель на место.
Если дренаж не делать, то надо вначале установить лючок воздухозаборника. Его проще прикручивать при снятой печке. Но мы не ищем легких путей 🙂

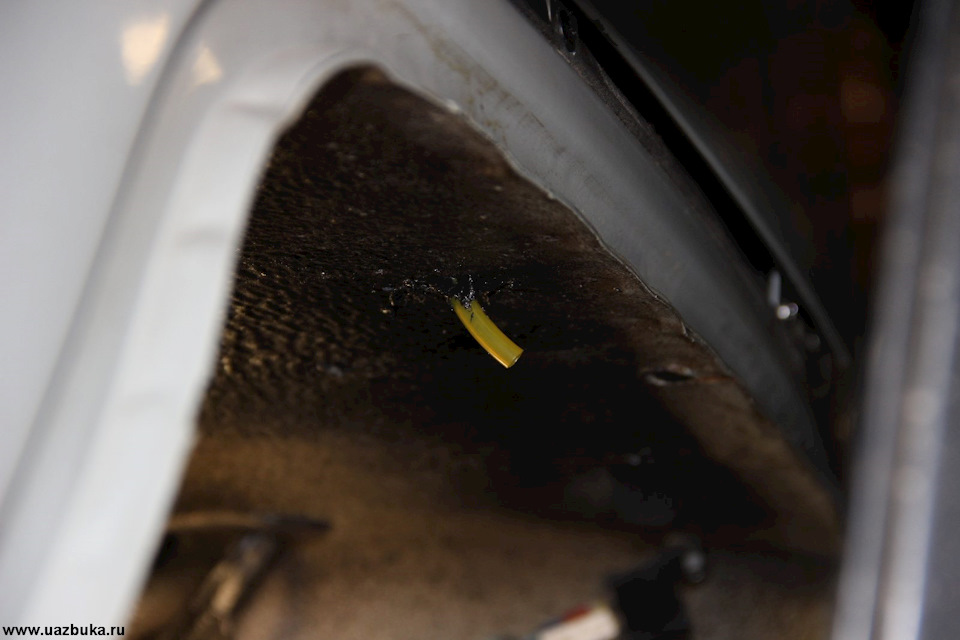

Размечаем и просверливаем отверстие в кузове для дренажной трубки.
Прикручиваем отопитель на штатное место.

Читать еще:  Как отрегулировать фары на приоре

Что же делать с воздухозаборником? Ведь систему управления им мы демонтировали…

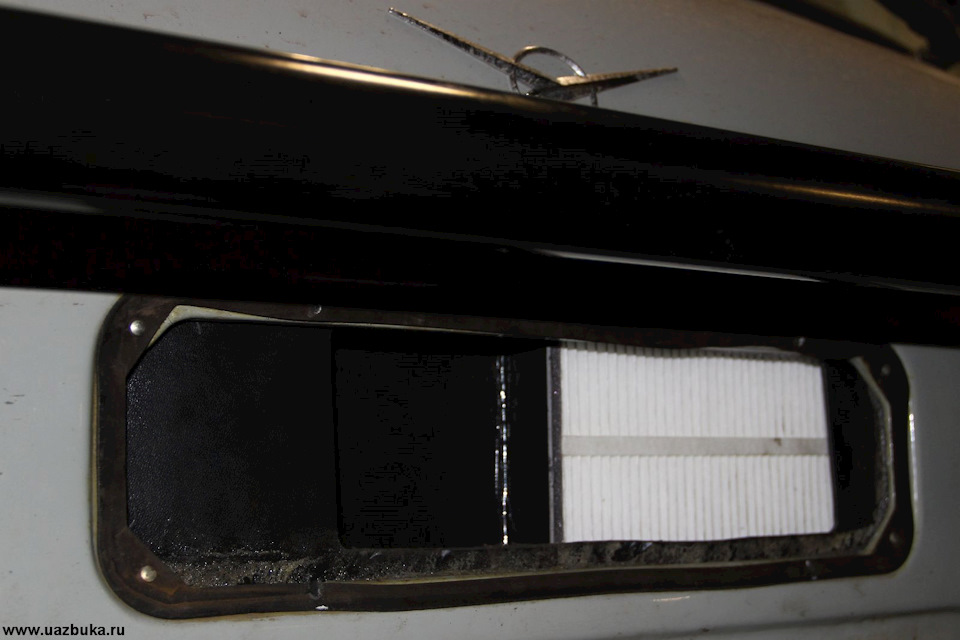

Оказывается воздухозаборник надо жестко закрепить на две алюминиевые пластины входящие в комплект с печкой.
Делать это при уже установленной печки неудобно, но возможно.

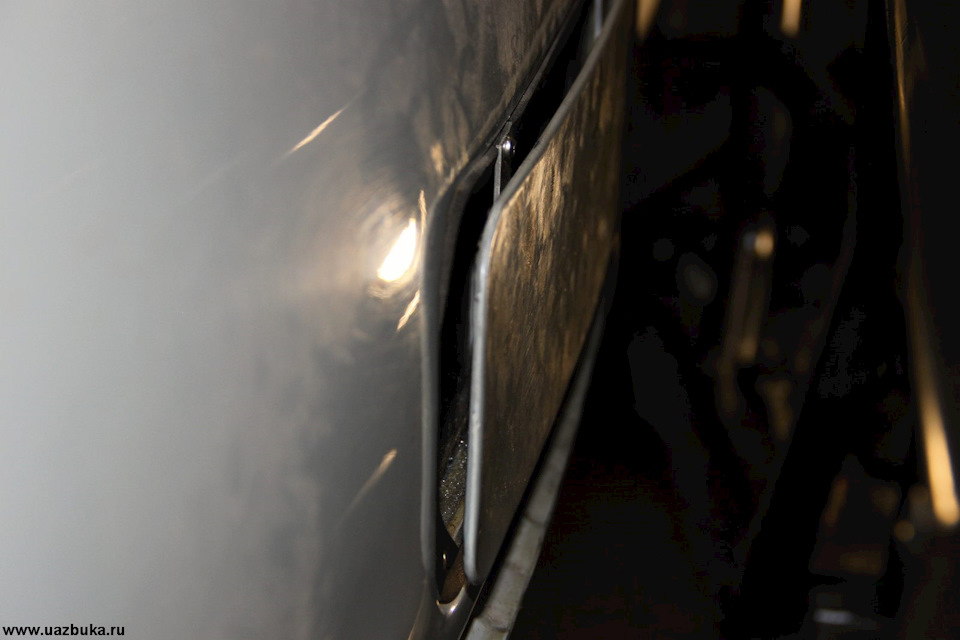

Установить нужно так, чтобы между лючком воздухозаборника и краями кузова, по периметру, образовалась щель примерно в сантиметр. Через эту щель и будет поступать воздух в салон.

Сильно компромиссное решение!
Теперь мы лишаемся такого счастья как поступление забортного воздуха самотеком. Придется всегда включать мотор отопителя.
Если будут силы, то надо переделать лючок воздухозаборника. Например как это сделал Логин Питерский

Настал черед переложить магистрали подвода ОЖ к отопителям.
Дело в том, что Буханка спроектирована как армейский автомобиль, и все блага достаются отцам-командирам, которые греются в салоне автомобиля. Поэтому первым делом ОЖ с двигателя поступает на отопитель салона, и уже потом, по остаточному принципу приходит на отопитель кабины.

Нам же в первую очередь надо позаботится о комфорте (если такое слово применимо в Буханке) водителя и штурмана.
Поэтому, по инструкции, перекладываем шланги.

Вначале с двигателя ведем шланг на нижний патрубок переднего отопителя. В него же устанавливаем кран печки, который перекрывает поток жидкости. Кран используем штатный. Его предварительно демонтируем. (интересно, почему заводские конструктора вынесли кран отопителя наружу? Туда где он больше всего подвержен внешним воздействиям.)
В салоне ему будет тепло и уютно 🙂
Заодно, можно всегда проконтролировать работоспособность крана не выходя на улицу.
При установке краника учитывайте положение будущих рычагов управлении: рычажок влево — кран должен быть открытым.

Верхний патрубок, выводящий ОЖ из отопителя кабины, соединяем с нижним патрубком салонного отопителя.
Поскольку это получается одна из верхних точек в магистрали, то для устранения воздуха в системе ставим краник выпуска воздуха.

Такой же краник ставим на выходе из салонного отопителя (вторая самая высокая точка)

Кран имеет название “Тройник системы охлаждения выпускной”, код — 3310-8120380, производства ГАЗ. Стоит 125р (цена 2016 года)

Верхний патрубок от салонной печки соединяем со входом помпы двигателя

Переходим к электрике.
Массу (черный провод) подсоединяем к любой металлической части кузова автомобиля. Мы закрепили ее под торпедой.
Плюсовой провод укладываем в гофрированную оболочку и тянем на левую сторону автомобиля где находится колодка с предохранителями.

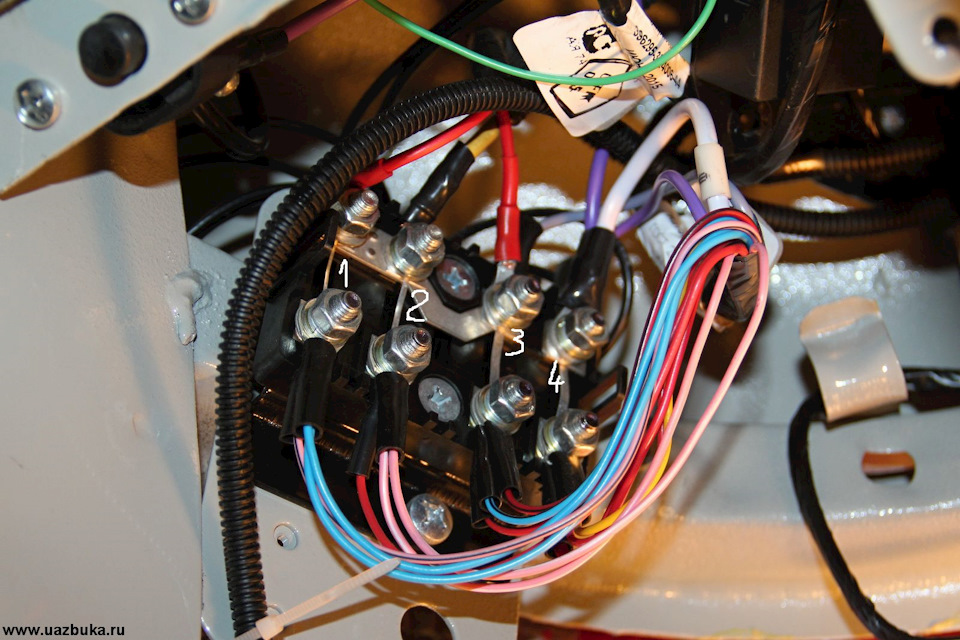

В колодке 4 предохранителя. Четвертый находится постоянно под напряжением. Первые три управляются с замка зажигания.
Поскольку у нас на отопителе уже есть свой предохранитель, то подсоединяем провод к любому из трех первых выводов в колодке, но ДО штатного предохранителя. (т.е. сверху)

Включаем зажигание, проверяем работоспособность мотора отопителя. Если все нормально, то переходим к завершающей стадии: установке панели.
Но вначале надо подсоединить тягу управления краном печки к самому крану.
Подсоединяем, убеждаемся, что в положении рычаг слева кран открыт, справа — кран закрыт. (в противном случае надо перевернуть кран)

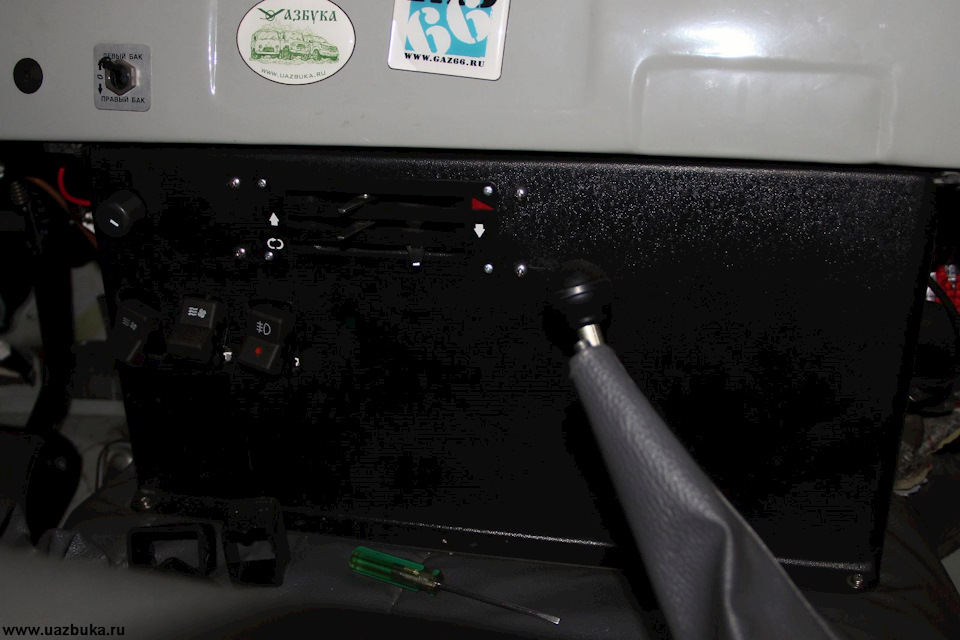

Примеряем панель. И думаем как лучше всего расположить три дополнительные кнопки которые раньше были на месте панели.

Чтобы не городить огород, мы вырезали подходящие отверстия в новой панели печки.
Совет: если будете повторять нашу версию, то делайте отверстия под кнопки чуть ниже, иначе кнопки могут упираться в мотор отопителя.

Сверлим два отверстия снизу торпеды и два отверстия в тоннеле пола для крепления панели отопителя.

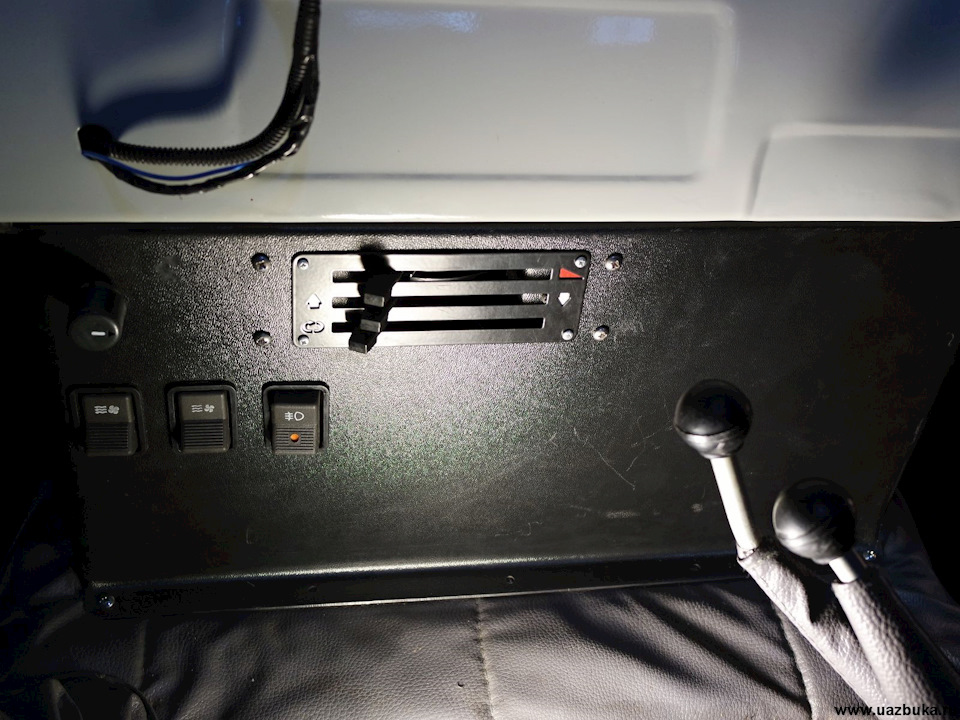

Подсоединяем блок управления тягами отопителя к панели, прикручиваем на нержавеющие саморезы саму панель.

Осталось закрепить реостат управления мотором отопителя, одеть пластиковые накладки на рычажки и вставить кнопки.
Процесс замены отопителя завершен.

Проверяем правильность подсоединения патрубков, работоспособность мотора отопителя, ход открытия/закрытия крана отопителя.
Заливаем охлаждающую жидкость в систему, стравливаем воздух, и наслаждаемся работой новой печки у которой производительность в два раза выше и есть возможность рециркуляции воздуха.

Читать еще:  Как поменять колодки на рено логан

Особенности конструкции и устройства печки на УАЗ Буханка

Несмотря на то, что Буханка является достаточно старым автомобилем, который существует на рынке несколько десятков лет, начиная с 60-х годов прошлого века, составных компонентов у машины всё равно много. При этом каждая система нуждается в соответствующем уходе, своевременном обслуживании и ремонте по мере необходимости. К числу важных компонентов, роль которых становится наиболее заметной в зимний период, стоит выделить отопитель. Нельзя сказать, что печка на Буханке какая-то современная или высокопроизводительная. Многие жалуются на её низкий уровень эффективности. Причём это относится к задней и передней печке в одинаковой степени. Потому достаточно часто оборудование меняют. Но не лишним будет изучить устройство, конструкцию печного оборудование Буханки, а также изучить схему подключения электрической составляющей, поскольку сам монтаж не вызывает больших сложностей.

Назначение и конструкция

Прежде чем знакомиться со схемой печки УАЗ Буханки, следует изучить основные функции и конструктивные особенности этого оборудования. Важно заметить, что в случае с Буханкой используется пара печек, которые разделяются на заднюю и переднюю. Поскольку большинство автомобилистов ездят сами или только с передним пассажиром, основное внимание они уделяют именно передней системе. Что же касается заднего оборудования, то тут предпочтительнее заменить на автономный отопитель, намного эффективнее справляющийся со своими задачами. Задача печки на Буханке ничем не отличается от отопителей на любом другом автомобиле. То есть здесь система существует для поддержания оптимальной температуры внутри автотранспортного средства. Она отвечает за обогрев преимущественно в зимний период, а также работает как система вентиляции, подавая воздух под набором за счёт работы вентиляторов и моторчика. В настоящее время большинство Буханок эксплуатируются с отопительной системой НАМИ, которая характеризуется повышенной производительностью и достойными показателями эффективности. Конструктивно можно выделить 3 главных компонента печного оборудования. Буханочный отопитель состоит из:

  • радиатора;
  • вентилятора;
  • устройства, предназначенного для распределения потоков воздуха.

Отдельного внимания заслуживает краник отопителя, позволяющий включать и отключать циркуляцию охлаждающей жидкости по печному оборудованию, тем самым переключаться с режима подачи тепла на обычный обдув салона вентилятором. Система печки может работать в 2 режимах:

  • поступление и подача свежего воздуха;
  • рециркуляция.

Во втором режиме повышается температура внутри салона. Чтобы добиться повышения температуры, необходимо перекрыть воздухозаборники, после чего открыть заслонку или краник отопителя. Если же автомобилисту нужен только обдув свежим воздухом, тогда манипуляции проводятся в обратной последовательности. Нужно перекрыть краник печки, и открыть воздухозаборники.

За управление печной системой отвечает соответствующий блок управления. Регулировка возложена на кран печки, который может закисляться, заклинивать и давать течь. В связи с этим его зачастую приходится менять. Причём не редко вместо обычного автомобильного крана, предназначенного для УАЗ Буханки, автомобилисты применяют сантехническое оборудование, собранное по специальной схеме с использованием переходников. На практике работает лучше, дольше и эффективнее штатного крана.

Характерные неисправности

Для печки, используемой в системе отопления автомобиля УАЗ Буханка, характерно несколько поломок, с которыми приходится частенько сталкиваться владельцам. Результатом неисправностей становится отказ печного оборудования, то есть печка перестаёт выполнять возложенные неё функции. Прекращается обогрев, что приводит к соответствующим неприятным ситуациям в зимний период эксплуатации Буханки. Можно выделить несколько основных причин, почему может не греть печка на Буханке:

  • в каналах, предназначенных для прохождения потоков подогретого или ещё холодного воздуха появились повреждения;
  • произошла утечка антифриза;
  • вышел из строя кран печки;
  • загрязнилась система, что провоцирует снижение температуры при обогреве салона;
  • образовалась течь в кранике отопителя;
  • перегорел клапан, предназначенный для двигателя системы отопления Буханки.

Если система полностью вышла из строя, ремонтировать её не всегда рационально и финансово целесообразно. Когда печка Буханки прослужила долгое время, и при этом работает откровенно плохо, наиболее правильным решением станет её полная замена.

Читать еще:  Как выключить автомагнитолу пионер

Замена оборудования

Если вы решили самостоятельно заменить отопитель, следует предварительно познакомиться со схемой печки УАЗ Буханки для подключения электрической составляющей. Монтировать само оборудование, закрепив его в условном подкапотном пространстве, расположенном внутри машины, не сложно. Но и тут следует придерживаться определённых правил и рекомендаций. Процесс будет рассмотреть на примере использования оборудования НАМИ, который отличается лучшей производительностью, а также может похвастаться наличием салонного фильтра, чего в штатном отопителе Буханки нет.

  • Первым делом из системы нужно слить антифриз, а также отключить всю имеющуюся проводку. Чтобы было проще осуществлять обратную сборку и подключение, все свои шаги можно записывать или маркировать провода, патрубки и шланги;
  • От щитка требуется отсоединить консоль, затем убрать отопительный узел, снять лючок воздухозаборника, удалить уплотнитель и тщательно прочистить все имеющиеся открывшиеся выемки;
  • Сделайте замеры под воздушный фильтр, приложив его корпус к поверхности. Далее выполните несколько крепёжных отверстий. Только не используйте сверло диаметром больше 3,2 миллиметров;
  • На место установки нанесите слой качественного автомобильного универсального герметика, который устойчив к влаге и резким температурным перепадам. Слой делайте достаточно большой. Установите корпус фильтра и зафиксируйте его. Сам фильтр уже можно вставить в своё посадочное гнездо;
  • В салон монтируется новый отопитель. Фиксируется он с помощью шпилек, гаек и болтом М6. Закрепите всё максимально надёжно;
  • Затем устанавливается консоль, на саморезах монтируется вся конструкция;
  • Потом можно приступать к подключению тяги управления и её фиксации;
  • Подключите все патрубки, по которым проходит антифриз. Для надёжности их рекомендуется стянуть хомутами;
  • Не забудьте о каналах, которые позволяют обдувать стёкла, избегая их запотевания в процессе эксплуатации автомобиля в условиях повышенной влажности или осадков. Обдув стёкол должен быть на каждой машине. Будь то Мерседес последнего поколения или старая добрая Буханочка производства УАЗ;
  • Завершается установка подключением электрической составляющей. Здесь есть своя схема соединения, которую стоит рассмотреть отдельно.

В действительности нет ничего особо сложного в том, чтобы на Буханке поменять штатную отопительную систему, и установить на место старой печки более эффективное и производительное оборудование.

Электрическая схема подключения

Система не сможет работать и отапливать вашу Буханку, если не получит питание. Для подключения существует особая схема. Действуя последовательно и аккуратно, вы сумеете без посторонней помощи запитать новую печку и насладиться эффективной работой отопителя.

  • Для начала выберите место для размещения массы. За массу отвечает чёрный провод. Фиксируется она на любой удобной для вас металлической поверхности. Лучше всего делать массу на кузове;
  • Следующим идёт плюсовой провод. При его подключении предварительно отключите минус с аккумуляторной батареи, чтобы машина не находилась под напряжением в процессе выполнения работ;
  • Плюс рекомендуется заключить в гофрированную оболочку. Затем провод протягивается к предохранительному блоку, то есть к колодке на Буханке;
  • Учтите, на автомобиле в его колодке есть 4 предохранителя. Последний, то есть четвёртый, находится под напряжением постоянно. Подключаться следует к любому из первых трёх. Только делайте подключение сверху, перед штатным предохранителем в колодке;
  • В принципе на этом подключение электросхемы можно считать завершённым. Обязательно предварительно проверьте работоспособность печного оборудования.

Можно с уверенностью говорить о том, что используемая на автомобилях УАЗ Буханка отопительная система имеет достаточно простую конструкцию и схему. Потому у бывалых автомобилистов, привыкших заниматься обслуживанием, ремонтом и некоторыми доработками своими руками, никаких проблем с пониманием отопителя Буханки возникнуть не должно. Но крайне важно постоянно следить за её работоспособность, проводить профилактические мероприятия, контролировать состояние и количество жидкости охлаждения. Особенно внимательно наблюдайте за наиболее слабыми местами печки. К ним сами владельцы Буханок относят штатные краники. Кран часто закисает, заклинивает и даёт течь. Связано это с длительным простоем краника, который водители попросту забывают периодически открывать сугубо с профилактической целью.
