Автомобильный термостат. Принцип работы и неисправности

Первая запись будет о термостате. Возможно все о нем всё знают, но освежить память не помешает и о нем не помешает.

Все машины, в которых двигатель охлаждается при помощи жидкости, в системе охлаждения имеют небольшой прибор под названием термостат. Он располагается между двигателем и радиатором. В данной статье рассказано что такое автомобильный термостат, принцип его работы и устройство, а также, какие бывают неисправности при работе термостата.

Автомобильный термостат — что это?

Термостат — это регулятор температуры антифриза (тосола) в системе охлаждения двигателя. Он ускоряет прогрев двигателя и поддерживает нужный ему тепловой режим работы.

Основная задача термостата — блокировать поток охлаждающей жидкости в радиатор, пока двигатель не разогрелся. Когда двигатель холодный, через него не проходит охлаждающая жидкость. Когда двигатель достигнет операционной температуры 95 градусов, термостат открывается. Термостат позволяет двигателю разогреться быстрее, тем самым термостат уменьшает износ двигателя и вредные выхлопы.

Если вам интересно, то можно посмотреть, как работает термостат. Это довольно познавательно. Положите термостат в кастрюлю с водой и поставьте кастрюлю на электрическую плитку. По мере закипания воды в термостате примерно на 2 см откроется клапан. Эксперимент лучше проводить с новым термостатом, не со своей машины.

Устройство и принцип работы термостата

Автомобильный термостат сделан из латуни и меди. Принцип работы термостата кроется в маленьком цилиндре, который находится со стороны, повернутой в сторону двигателя.

В этом цилиндре находится шарик искусственного воска, который начинает плавиться при температуре 82 градусов по Цельсию. Воск выбран потому, что он может значительно расширяться, так как под действием тепла переходит из твердого в жидкое состояние.

Штырь вдавлен в цилиндр с воском и соединен с клапаном. Когда воск плавится, он значительно расширяется и выдавливает штырь из цилиндра, тем самым открывая клапан. Через открытый термостат проходит охлаждающая жидкость через радиатор. Когда двигатель отключается, он остывает, и воск в термостате застывает, снова становится твердым.

Какие бывают неисправности термостата?

Термостат — маленькая, но очень важная деталь. Плохо работающий термостат может задержать вас у обочины дороги. Термостат может выйти из строя по многим причинам, но самая распространенная причина — это коррозия.

Если термостат заклинил в полностью закрытом положении — возможен перегрев двигателя практически в любом режиме движения при любой положительной температуре воздуха и даже в небольшой мороз. Если термостат открывается, но не до конца, двигатель перегревается, но может и не «закипеть» — все зависит от режима эксплуатации автомобиля.

Если клапан термостата «завис» в полностью или частично открытом состоянии — до рабочей температуры двигатель будет прогреваться очень долго, а в зимнее время рабочая температура может быть и не достигнута. С исправной системой охлаждения при температуре воздуха ноль градусов двигатель должен прогреваться до рабочей температуры при движении за 5–10 минут. В случае неполного открытия термостата температура двигателя даже летом не будет подниматься выше 70 градусов.

Как определить, работает термостат или нет?

Для этого нужно прогреть двигатель, но так, чтобы температурная стрелка немного не доходила до красной линии. Затем нужно выключить двигатель, открыть капот, найти верхний шланг радиатора. Это черный резиновый шланг примерно 5 см в диаметре с металлическим хомутом на концах. Верхний шланг крепится сверху радиатора.Затем нужно найти нижний шланг. Он выглядит так же, как и верхний. Нижний шланг крепится к низу радиатора.

Дотроньтесь до шлангов, но очень осторожно, так как они могут быть очень горячими. Если датчик температуры двигателя показывает, что двигатель нагрелся, а один шланг горячий, а другой холодный, то вероятнее всего клапан термостата закрыт, и охлаждающая жидкость не проходит через радиатор. Термостат нужно заменить на новый.

Есть еще один «народный способ» как проверить термостат на работоспособность. Смысл в том, что мы должны положить термостат в сосуд с горящей (температура около 100 градусов) водой. Далее смотрим визуально, если клапан термостата открывается, то он рабочий. Если нет — нерабочий термостат, меняем его на новый. Данный способ предусматривает снятие термостата с машины.

Также, при замене термостата следует узнать температуру открывания клапана. У различных автомобильных термостатов она может быть разной и варьироваться в очень широком диапазоне. А как вы понимаете, нельзя ставить термостат с высокой температурой открывая, ведь двигатель в этом случае может перегреваться.

Спасибо, что прочитали статью до конца
Удачи на дорогах

Держать температуру!

ДЕРЖАТЬ ТЕМПЕРАТУРУ!

Термостат — прибор простой. Но очень важный. Ошибки при его замене недопустимы.

Термостат в двигателе служит для поддержания в системе охлаждения должной температуры. Но этим его функции не исчерпываются: от простого прибора зависят и мощность, и расход топлива, и вредность выхлопа, и эффективность работы отопителя. А еще — долговечность, срок службы двигателя.

На всех вазовских машинах термостат вынесен из головки блока двигателя и представляет собой самостоятельный элемент. Сегодня мы знаем следующие его модели:

2101 — такими комплектуется вся вазовская «классика», начиная с первенца VAZ 2101. Клапан начинает открываться при температуре 80±2°, а полностью открыт при 95±2°. Отличительный признак «первого» термостата — патрубки развернуты относительно друг друга на угол чуть больше 90 градусов (фото 1 слева).

2121 — для «Нивы». По начинке практически «ноль первый» термостат. Только в силу компоновочных особенностей его патрубки расположены на корпусе под углом почти 180 градусов. Кстати, на модернизированной «Ниве» VAZ 21213 стоит термостат 2101.

2108 — следующее поколение термостатов (фото 1 в центре) — предназначено для двигателей «Самары». У последних более совершенная форма камеры сгорания и более высокая степень сжатия, их температурный режим выше по сравнению с классикой на 7°. Это улучшает мощностные и экономические характеристики машины. «Восьмерочный» термостат начинает открываться при 87°, а полностью открыт бывает при 102°. Правда, сегодня на рынке встречаются «восьмые» термостаты с температурой начала открывания клапана 85°. Объяснить это просто: качество термостатов нынче не на высоте, клапан часто открывается с запаздыванием, создавая риск перегрева двигателя. Вот и скинули два градуса. «про запас».

Патрубки термостата 2108 расположены почти как на «ноль первом», но будто зеркально по отношению к нему. Кроме того, ближе к донышку у «восьмого» есть дополнительный тоненький патрубок — для соединения с расширительным бачком (см. фото 1 в центре). Это путь для выхода из системы охлаждения пузырьков воздуха, если он почему-либо туда попадет.

2110 — конструктивно повторяет «восьмерочный», у него почти те же характеристики (циркуляция по «большому кругу» начнется при 87 или 85°). Внешне же он еще более схож (но тоже зеркально, не путать!) с «ноль первым», так как не имеет дополнительного тонкого патрубка (фото 1, справа).

На VAZ 2110 «дорогу» для воздуха проложили из тройника, соседствующего с термостатом. Последний предназначен для машин с карбюраторными двигателями (VAZ 2110 и 21111). При необходимости на них можно поставить и «восьмерочный» термостат, надо только основательно заглушить его воздушный патрубок.

Бывает, что производители этих изделий самовольно упрощают конструкцию, поэтому при покупке термостата загляните в него. В верхней части корпуса должна быть вертикальная полоска металла или пластмассы, напоминающая шторку, которая охватывает дополнительный клапан в секторе примерно 270° (фото 2). Без этой шторки жидкость хуже перемешивается, меньше и медленнее нагревает термосиловой элемент — и термостат при повышенной температуре переключается на «большой круг» с опозданием.

2112 — термостат следующего поколения — для впрысковых двигателей (фото 3). Отличается от предыдущих тем, что, кроме основной функции, еще и повышает эффективность отопителя. С этой целью у него повысили сопротивление «малого круга», вынудив тем самым охлаждающую жидкость интенсивнее протекать через радиатор отопителя. Этот термостат во входном патрубке имеет дроссельное отверстие. Переход с «малого» на «большой круг» начинается при температуре 85°. Кстати, температурный порог начала срабатывания любого термостата выдавлен на донышке (фото 4).

Перейдем теперь к датчику (фото 5) включения электровентилятора системы охлаждения. Сегодня выпускаются два поколения датчиков — двухамперные и двадцатиамперные. Причем каждое, в свою очередь, подразделяется на две категории — для классики и для переднеприводных моделей.

К первому поколению относятся датчики-ветераны ТМ-108. Поскольку они не могли непосредственно коммутировать большой ток, эту роль отводили специальному силовому реле, срабатывавшему по команде от датчика. Для классики этот датчик имел индекс 2103–3808800. Вспомним: «трешка» была первой машиной ВАЗа без постоянно вращающейся механической крыльчатки. Температура включения вентилятора — 92°, выключения — 87°.

Как уже отмечалось, у двигателя «Самары» более жесткий температурный режим. Поэтому здесь электровентилятор включается при большей температуре, чем у классики. Контакты датчика (2108–3828010) замыкаются при 99°, размыкаются — при 94°.

Датчики нового поколения не нуждаются в помощи силового реле — они в состоянии сами коммутировать ток до 20 А. Температуры их срабатывания остались прежними, а индексы — 661.3710 (для классики, каталожный номер 2110-3828010-10) и 66.3710 (для «самар» и «десяток» с двигателями 21083, номер 2110–3828010). При этом на всех моделях «десяток», «самар» и «жигулей» предусмотрено применение и нового блока предохранителей — европейского типа.

Различить их можно по цифрам, выбитым на гранях шестигранника под ключ. На датчиках нового поколения выбиты первые цифры маркировки: «661» (для классики) или «66» (для «самар» и «десяток»), на старых — ТМ-108. В любом варианте на соседней плоскости обязательно указывается температура срабатывания.

Новые датчики можно безболезненно ставить вместо старых. Наоборот — ни в коем случае! Контакты «сто восьмых» просто сгорят, не выдержав большого тока. В гипотетической ситуации — датчик отказал, а под рукой есть только ТМ-108 — придется изменить схему включения электровентилятора, введя в нее силовое реле.

Что касается впрысковых двигателей (VAZ 2111 и VAZ 2112), то у них электровентилятор системы охлаждения управляется контроллером («мозгами впрыска»). Последний измеряет температуру охлаждающей жидкости одним из своих специальных датчиков. Поэтому в радиаторах систем охлаждения этих машин датчик включения электровентилятора отсутствует.

P. S. Когда верстался номер, нам сообщили, что в конструкцию термостата 2112 вводятся изменения. Во входном патрубке теперь будет не одно дроссельное отверстие в центре, а четыре, расположенные крестом, ближе к стенкам. В этом случае при открытом клапане жидкость омывает термосиловой элемент более надежно.

Термостаты вазовских автомобилей: 2101 — слева, 2108 — в центре, 2110 — справа.

В зоне байпасного (дополнительного) клапана видна пластмассовая шторка.

Термостат 2112. Так выглядит дроссельное отверстие «малого круга».

На донышке термостата указана температура начала срабатывания.

Датчик включения электровентилятора системы охлаждения.

Communities › Сделай Сам › Blog › Увеличиваем температуру открытия термостата.

Пришла зима-холода. В машине стало холодно…

Вначале проверил за сколько прогревается мотор от 0 до 40 градусов — получил 4 минуты.

Потом достал в гараже термостат и проверил при какой температуре он открывается — в каструле открылся на 84 град, новый покупать бессмысленно — это уже третий новый и все разных фирм — Прамо, Ween и LSA.

Все это дело мне не понравилось, и я решил термостат немного переделать.

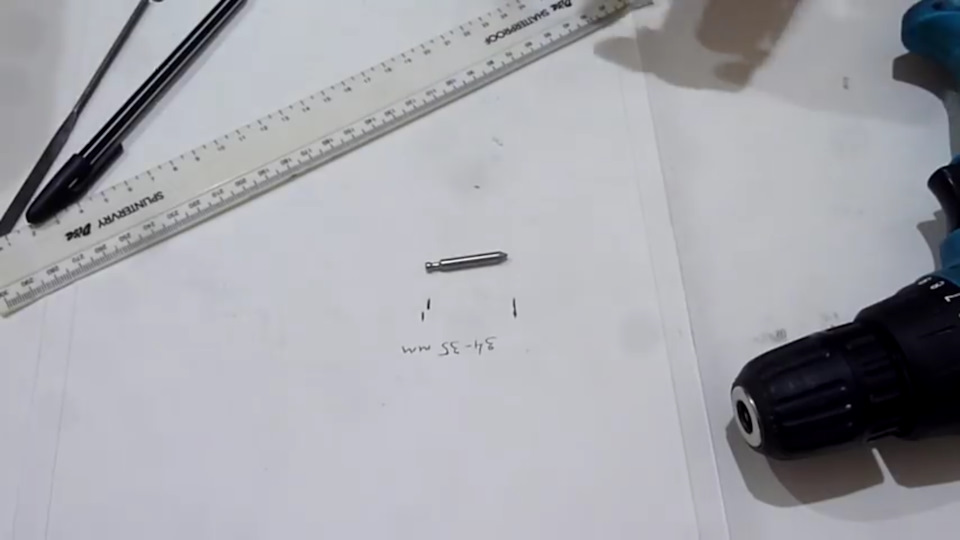

Там можно вытащить и подпилить шток, тем самым сместив температуру открытия, шток я подпиливал за каждый проход на 1,5-2 мм.

В итоге удалось сместить с 84 до 94 градусов. Делал в 4 подхода, каждый раз поднимая температуру на примерно 3 градуса.

Как делал и что в итоге получилось — смотрите в этом видео:

Recommendations

FakeHeader

Comments 80

можно было и штангелем промерить

Что то это напоминает на подготовку машины к гонкам Гран ПРИ, +95 , сухой картер и доп . охлождение масла, . Подготовка М412 …издательство «ДОСАФ» /блин забыл пишется/.за 1980г.

Делал такое еще 10-ть лет назад, способ рабочий. А еще можно взять термостат меньшего диаметра и присадить его на резинку и герметик, причем запускать двигло можно уже после получаса колхоза

На Украине наступили холода — афигеть, я шоке !

Ты о чем. Украина большая. Есть и теплый и холодный климат.

тоже перебрал штук пять термосов, и картонок перед радиком) остановился на метал инкар, открытие 87, 90-92 градуса во всех режимах

В Ютюб помойке полно таких переделок.Но Как говорил мой учитель «Ты дашь гарантию что после этого он будет работать как должен ? «

Видео смотреть не стал, но и так суть понятна.
Вроде взрослый человек…
Зачем кипятить двигатель? Это как если в квартире выбито окно, а вы вместо того чтоб вставить стекло, устанавливаете еще 3 батареи и увеличиваете их температуру.

раньше и были термостаты на открытие 92 градуса, потом пошли евро 2-3-4-5-6 а вот тут и понеслось уменьшение нагрева, топливо полностью в горшках не сгорает, т.к. надо чем то питать катализаторы, чтобы на выходе было СО2 и Н2О, а не всякие там тяжелые примеси, а еще есть EGR, в смысле появился
а каталик всё равно умирает и у нас же не бегут новый покупать, а почему-то ставят пламягаситель
а антифриз в замкнутой системе с крышкой 0,9 атм, начинает кипеть после 110 градусов, при 1,1 вроде 120, но на указателе температуры после рабочей, след шкала это 125 градусов и это не меняется уже давно, почему?
на современных машинах даже радиаторы с евро от 4 в размер радиатора кондея, почему?

Раньше было… На конкретно этой машине раньше было? от температуры зависит в первую очередь работа двигателя и то как он спроектирован.
Если там все расчитано на работу при конкретной температуре, то на температуре выше или ниже этого значения двигатель будет работать не в оптимальном режиме и с большим износом.
У меня например дизель и евро 4, но радиатор вполне приличных размеров, хотя вроде и дизель иеньше греется и евро 4…

раньше и были термостаты на открытие 92 градуса, потом пошли евро 2-3-4-5-6 а вот тут и понеслось уменьшение нагрева, топливо полностью в горшках не сгорает, т.к. надо чем то питать катализаторы, чтобы на выходе было СО2 и Н2О, а не всякие там тяжелые примеси, а еще есть EGR, в смысле появился
а каталик всё равно умирает и у нас же не бегут новый покупать, а почему-то ставят пламягаситель
а антифриз в замкнутой системе с крышкой 0,9 атм, начинает кипеть после 110 градусов, при 1,1 вроде 120, но на указателе температуры после рабочей, след шкала это 125 градусов и это не меняется уже давно, почему?
на современных машинах даже радиаторы с евро от 4 в размер радиатора кондея, почему?

Это не та машина на которой радиатор маленький и мотор не греется, может в современнвх и повышен температурный порог, но там все условия для этого соблюдены, а тут что?) у меня стоит термос на 87 и все работает и печка горячая и мотор на трассе держит 87 на приборке и в компе. Банально прошивка на сием чуде сделана и по температурным поправкам в том числе, рабочая температура этого мотора 90 градусов может и 95 и все бы круто, но так просчитались с помпой, что стоит сесть на ней в пробке и начинается изнасилование вентилятора, потому там и стоят такие термостаты, выход я думаю такой менять термостаты по сезону чтоб держать температуру мотора в районе 87-90гр. Например мною замечено что если стоит 80гр термостат, и пришли холода машина начинает недогреваться и как следствие конский расход)

раньше и были термостаты на открытие 92 градуса, потом пошли евро 2-3-4-5-6 а вот тут и понеслось уменьшение нагрева, топливо полностью в горшках не сгорает, т.к. надо чем то питать катализаторы, чтобы на выходе было СО2 и Н2О, а не всякие там тяжелые примеси, а еще есть EGR, в смысле появился
а каталик всё равно умирает и у нас же не бегут новый покупать, а почему-то ставят пламягаситель
а антифриз в замкнутой системе с крышкой 0,9 атм, начинает кипеть после 110 градусов, при 1,1 вроде 120, но на указателе температуры после рабочей, след шкала это 125 градусов и это не меняется уже давно, почему?
на современных машинах даже радиаторы с евро от 4 в размер радиатора кондея, почему?

Привет. Если честно, всё наоборот).
Сейчас все проблемы современных двигателей именно из-за повышенных температур. Электронно-управляемые термостаты умеют поддерживают температуру у 115 °С и в пробках в жару при резких ускорениях она повышается ещё больше. Отсюда и все проблемы с залёгшими кольцами, задирами, расходом масла. Все «масляные» форумы это и обсуждают.
И всё это в угоду экологии для более полного сгорания топлива и при непосредственном впрыске для меньшего расхода. Вот и стрелка на приборке, на тех же ВАГах, при любой фактической температуру антифриза будет показывать 90°С).

Термостат: температура открытия, виды и принцип работы

Нельзя недооценивать роль термостата — важного приспособления двигателя. Под этим понятием подразумевают клапан механического типа, «миссия» которого заключается в регулировании охлаждающей жидкости.

Приоритетное его достоинство, задуманное разработчиками: температура открытия термостата предупреждает перегрев «пламенного сердца» автомобиля во избежание дорогостоящих ремонтов и для обеспечения полноценной безопасности на дороге.

О нюансах установки

Монтируется приспособление вверху двигателя на участке выхода охлаждающей жидкости в радиаторное устройство. Оно способствует быстрому прогреву автотранспортного средства, сдерживая охлаждение до той поры, пока двигатель не достигнет повышенной температуры. Суть устройства заключена в трех элементах: цилиндр, штырь, воск. Схема такого состояния используется с давних пор, не претерпевая особенной модернизации, в том числе, и в новых марках автомашин. В итоге детали мотора не изнашиваются прежде времени, улучшаются их динамические показатели.

Немного о функционировании

Марка машины диктует вид применяемого термостата. Все они могут быть настроены по-разному. Поэтому из характеристик важнее всего то, какая температура открытия термостата определена производителем.

Марка прибора указывается на его корпусе. Он может быть установлен не только в блоке мотора, но и в специально отведенном для него месте. Работа клапана базируется на расплавлении воска, помещенного в отверстии в форме цилиндра по направлению к силовому участку. В зависимости от марки температура открытия клапана термостата может варьироваться.

В конструкции температурный параметр доходит до 80 градусов, воск расширяет свою площадь, выдавливая штырь цилиндровой блокировки. Итог – разблокировка системы и действие охлаждающей жидкости.

О видах термостатов

Различаются модели по стоимости и принципу действия.

На рынке большую популярность получили изделия немецкого автопрома, но для них характерна высокая цена. Отечественные агрегаты неплохо вжились в конструкции современных авто любой марки, однако иногда раньше времени дают сбои. Вообще, с 2006 г. выпуск в России термостатов прекращен. Встречается прежняя продукция «СтАто», но сегодня завод реконструирован в «Прамо». Он занимается переупаковкой китайских термостатов и отправляет их на авторынок под собственным брендовым именем. Аналогичный алгоритм работы выбрали и другие «родные» предприятия. С повышенным контролем качества можно считать компанию «Электон», работающую во Владимирской области.

Водителей больше интересуют универсальные вариации. Какие типы предлагаются на рынке?

1. Одноклапанный вариант, имеющий клапанную «тарелку» и терморегулирующий элемент. Его относят к разряду востребованных, благодаря возможности монтировать на разные авто. Все потребности двигателя он иногда не в силах удовлетворить, однако прекрасно справляется с работой на двигательных системах от предприятия «УМЗ».
2. Плюсом двухступенчатого устройства становится наличие двух клапанов. Сегодня изготовители предлагают усовершенствованные его функции.
3. Прогрессивной идеей инженеров, успешно реализуемой в жизни, служит электронный термостат. Благодаря расширенным способностям регуляции открытия и закрытия клапана, двигатель может функционировать в разных режимах. Это приводит к снижению потребления горючего, меньшему моторному износу, способствует легкому управлению в тяжелых условиях дороги. Модель подходит для иномарок, машин последнего десятка лет, с хорошим бортовым компьютером и с опцией контроля термостата. Высокая точность работы, возможность ручного и автоматического регулирования добавляют плюсы в «копилку» достойных моментов разработки.

На отдельных моделях машин устанавливаются оба варианта при условии эксплуатации мощного мотора, как на «КамАЗах». Подчас в ход идут сразу три изделия.

Ликбез по термостатным наполнителям

Как наполнитель влияет на функционал?

Исправность узла продиктована его качественными свойствами и особенностями.

• Жидкий наполнитель не используется на российских средствах передвижения с 1983 г., поэтому писать о нем нет никакого смысла.
• Модели с восковым содержанием позволяют успешно курсировать «стальному коню» на разные расстояния. Они подходят для продукции российского и зарубежного автопрома. Основу моделей составляет церезин — воск специального характера. Дополняет его медный порошок, заключенный в латунный или медный баллон. Во время работы двигателя происходит нагревание баллона и повышение температуры воска. При расширении последнего в действие вступает охлаждающая жидкость. Когда температура снижается, воск приобретает первоначальную форму. При этом разжимается пружина и перекрывается проход в термостате. Жидкость сначала идет по меньшему кругу, затем бежит к насосу и в систему ОЖ. На ВАЗах работа термостата имеет ряд особенностей. Так, температура открытия термостата на «Гранте» — традиционные 80-90 градусов.

Особенности термостатов на ВАЗ

В этих автомашинах устанавливается двухклапанный прибор с восковым содержимым. При этом температура открытия термостата «Калины» — 90 0 С. До нагрева мотора у жидкости есть время пройти малый круг. Затем жидкость циркулирует к насосной части. Одновременно с этим она проходит сквозь «рубашку» впуска, карбюраторную камеру для смешивания. При включении отопления салона, жидкости приходится пройти также через радиатор.

Что происходит при неполноценном нагреве мотора? Частичное открывание главного клапана и неполное закрывание второго. В итоге определенная порция движется к радиатору. Такой механизм быстрее прогреет силовой узел. Полностью клапан откроется при температуре открытия термостата у «ВАЗ» в 90 градусов.

О причинах вероятных поломок

Износу и поломкам подвержена любая запчасть. Распространенной причиной отказа жидкости циркулировать считается коррозия, портящая поверхность цилиндра. Автомеханики советуют заменять деталь один раз в два года. Некачественный тосол ведет к нарушению герметичности корпуса, где размещен воск. В результате сила трения штока увеличивается. Длительная задержка силового агрегата на холостом ходу дольше 10 минут приводит к скорому выходу из строя этой рабочей детали. Что же советуют специалисты для снижения риска повреждений?

Экспертное мнение

Водителям «вазовских» лошадок рекомендуется своевременная диагностика. Учитывая, что температура открытия термостата у «ВАЗ-2110» составляет 80 0 С, проверить его состояние можно следующим образом.

• Запуск не стоит затягивать: 7 минут – оптимальный временной промежуток. Далее следует открыть капот и коснуться нижнего патрубка. При исправном положении шланги должны иметь идентичную температуру. Разность показателя говорит о неполадке. Главное – не допустить появления воздушных пробок, их следствием станет перегрев и необходимость срочной замены.
• Заводя двигатель, нужно потрогать трубку, ведущую к ОЖ. В нормальном состоянии она холодная вплоть до прогрева мотора до нужной кондиции.
• К сложным способам диагностики относят демонтаж системы и окунание ее в нагретую жидкость. «Кастрюльный» способ может охарактеризовать лишь рабочее состояние термостата, не определяя неполадок.

Для определения нужных параметров термостата, подходящего для конкретного «железного коня», приходится учитывать температуру клапанного открывания. Поэтому лучше отправиться в специализированный автомагазин.

Типичные признаки неисправности

Автомобилисты могут заметить проблемы с этим узлом по следующим признакам.

1. Слишком быстро мотор нагревается.
2. Температурный показатель растет до нормы чересчур долго.
3. В ходе поездки двигательная стрелка опускается, наблюдается ее подъем при торможении.

Для выявления дефектов рекомендуется следить за всеми параметрами каждой детали, вовремя приезжать на профессиональную диагностику. Компьютерная методика поможет выявить на ранних стадиях малейшие проблемы, не допуская замены прибора и продлевая срок службы любимой «ласточке». Стоит прислушиваться к рекомендациям специалистов в сервисных центрах, обращаться в серьезные автомастерские с лицензией, хорошей материальной и технической базой, опытными мастерами, разбирающимися в тонкостях техустройств.
