Как узнать ширину диска

Колесный диск

Содержание

ОБЩИЕ СВЕДЕНИЯ

Автомобили в базовой комплектации, как правило, оснащаются стальными штампованными колесами и дорожными шинами. Основные свойства таких (в обиходе летних) шин не допускают их использования при низких температурах. Сезонные перестановки на один и тот же диск то летних, то зимних шин не только требуют определенных затрат, но и могут привести к различным повреждениям. Поэтому все больше владельцев автомобилей стремятся иметь по отдельному комплекту колес в сборе с соответствующими шинами на каждое время года.
Колесо (в обиходе – диск) это вращающийся и передающий нагрузку элемент транспортного средства, расположенный между ступицей и шиной. Современные колеса, как правило, включают в себя две основные части:
обод, образующий кольцеобразную поверхность с бортами, на которую монтируется шина;
диск, являющийся опорой обода и снабженный центральным отверстием для установки на одну из ступиц автомобиля (в некоторых случаях диск и обод соединяются с помощью спиц).

Колеса легковых автомобилей в большинстве случаев неразборные и отличаются по конструкции, размерам применяемых шин, материалам, из которых они изготовлены, и технологией производства. Обычные стальные сварные колеса состоят из штампованных из листа диска и обода, изготовленных методом прокатки. Они относительно недороги, но имеют повышенный вес и подвержены деформациям при ударах, что может привести к стравливанию давления из шины. Кроме того, такие колеса имеют скромный дизайн и многие владельцы вынуждены украшать их декоративными колпаками.
Стальные штампованные диски ведущих мировых производителей по весу приближаются к литым дискам, предназначенным для тех же автомобилей. Тенденция к снижению массы колеса обусловлена тем, что при этом улучшаются условия работы подвески автомобиля, плавность хода, управляемость, тормозная и разгонная динамика.

ЛЕГКОСПЛАВНЫЕ КОЛЕСА

Сплавы на основе алюминия наиболее распространены в качестве материалов, используемых для изготовления колес. Реже используются более дорогие магниевые сплавы.

Литые колеса получают заливкой расплавленного металла в форму с последующим протачиванием посадочных поверхностей и сверлением отверстий после охлаждения полученной заготовки. Литые диски менее прочны, чем кованые, поэтому имеют достаточно толстые стенки. Кроме того, в процессе производства возможно появление скрытых пор и раковин.

Кованые колеса получают методом объемной штамповки с последующей механической обработкой на специальных токарных станках (обрабатывающих центрах). Кованые диски дороже, но прочнее и легче литых.

Главное преимущество колес из легких сплавов перед стальными, кроме меньшей массы, – точность изготовления (их биение не превышает 0,15 мм, в отличие от 1,5–1,8 мм у стальных). Особенности технологии изготовления дисков из легких сплавов позволяют придать им самую разнообразную форму, улучшающую внешний вид автомобиля (фото 2, 3).
Дизайн дисков, а также свойства алюминиевых сплавов способствовали внедрению колес с большим посадочным диаметром обода (17–22 дюйма) и мощных тормозных механизмов.

ОСНОВНЫЕ ПАРАМЕТРЫ КОЛЕС

Максимальная допустимая статическая нагрузка на колесо должна быть не менее 1/4 разрешенной максимальной массы автомобиля (в кгс), указанной в паспорте или свидетельстве о регистрации транспортного средства.

Основные размеры колес в основном определяются действующей на них нагрузкой и габаритами тормозных механизмов. В зарубежных каталогах размер «в» обозначается как ET; «г» – DIA; «д» – PCD.

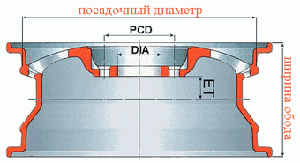

Определяющими для колеса размерами служат ширина обода и монтажный (посадочный) диаметр, как правило, представленные в дюймах. Кроме того, в обозначение колеса входит буква, обозначающая форму профиля обода. Например, в маркировке 5,5Jі15 первая цифра обозначает ширину обода, буква J – форму его профиля (встречаются также профили, обозначаемые буквами E, L, K) и последняя цифра – монтажный диаметр колеса, совпадающий с тем же размером шины.
Посадочный диаметр – диаметр поверхности обода (в дюймах), на которую монтируется шина, например 12; 13; 14; 15; 16 и т.д. Этот размер должен точно соответствовать посадочному диаметру используемой шины.
Посадочная ширина – расстояние между внутренними поверхностями бортовых закраин обода (в дюймах), например 4,0; 4,5; 5,0; 5,5; 6,0; 6,5 и т. д. Легкосплавные колеса выпускают диаметром 12–22 дюйма, при этом ширина посадочного обода варьируется в пределах 4–10 дюймов.
Вылет обода – расстояние (в мм) от привалочной плоскости (прилегающей к ступице) колеса до плоскости, проходящей через середину обода. Этот размер определяется, если провести условную плоскость через середину обода колеса и измерить расстояние от нее до крепежной плоскости. Если плоскости совпадают, то вылет нулевой. Если привалочная плоскость выступает за плоскость симметрии, то вылет положительный. Если привалочная плоскость не доходит до плоскости симметрии – вылет отрицательный. Чаще всего считается допустимым изменение величины вылета в пределах ±5 мм, но некоторые производители дисков рекомендуют отклонение ±10 мм. Следует отметить, что изменение величины вылета сказывается на кинематике подвески, на управляемости, на сроке службы подшипников, на устойчивости автомобиля. Уменьшение вылета по сравнению со значением, принятым автопроизводителем, приводит к увеличению колеи и большему выступанию колес из арок. Если при этом используются обода с увеличенной шириной, то чрезмерно выступающие шины будут интенсивнее загрязнять автомобиль. Кроме этого, снизится уровень его безопасности.
Диаметр расположения центров крепежных отверстий (определяется в мм) должен точно соответствовать диаметру окружности, на которой расположены центры крепежных (резьбовых) отверстий или шпилек ступицы. Обычно этот размер отображается двумя цифрами: перед условным диаметром обозначается количество отверстий, например 4×114,3 (четыре отверстия на окружности диаметром 114,3 мм). Так как автопроизводители не договорились об унификации диаметров расположения крепежных отверстий, то существует ряд довольно близких размеров: 4×98 и 4×100; 4×112 и 4×114,3; 5×98 и 5×100; 5×108 и 5×110; 5×112 и 5×114,3; 5×120 и 5×120,7 и т.п. Определять этот размер «на глазок» не следует. Ошибка может привести к тому, что даже правильно отбалансированное колесо будет иметь сильное биение, кроме того, возможно повреждение резьбовых соединений. С помощью штангенциркуля можно измерить этот размер, но лучше всего получить данные у консультанта-продавца.
Диаметр центрального отверстия (определяется в миллиметрах) должен соответствовать диаметру центрирующего выступа на ступице автомобиля. Наиболее точно соосность колеса обеспечивается, когда центральное отверстие диска совпадает по диаметру с выступающим из ступицы цилиндром. В тех случаях, когда диаметр центрального отверстия диска больше диаметра цилиндра на ступице, применяют пластиковые центрирующие вставки-переходники (иногда входят в комплект легко-сплавных колес). Переходники обозначаются цифрами, соответствующими диаметру отверстия в диске и диаметру полуоси, например 67,1–56,6; 67,1–59,1. Центрирование колеса с помощью прилагаемых к диску болтов или гаек недопустимо, так как их основное назначение – прижать диск к ступице автомобиля и зафиксировать окончательное положение колеса.
Кольцевые выступы (хампы) служат для дополнительной фиксации бескамерной шины на ободе колеса. Их обозначают «H» или «H2», что означает наличие на ободе одного или двух кольцевых выступов определенного профиля. Обода с кольцевым выступом типа «H2» обычно используются для шин с усиленной несущей боковиной (Run Flat).

КРЕПЛЕНИЕ КОЛЕСА

Крепление колеса к ступице осуществляется болтами или гайками, имеющими коническую, сферическую или плоскую прижимную части. Соответственно в отверстиях крепления диска выполнены конические или сферические поверхности. Чаще всего для деталей крепежа используются резьбы с наружным диаметром 12 или 14 мм и с шагом 1,25 или 1,5 мм.
Каждый элемент крепления должен заворачиваться не менее чем на 5-6 оборотов. Болты, завернутые более чем на 6-10 оборотов, могут задевать за детали тормозных механизмов. Усилие затяжки должно составлять около 10-11 кгс/м.
У легкосплавных колес центральная часть диска толще, чем у стальных и требует более длинных болтов или шпилек. Болты и гайки для таких колес должны иметь подголовок, исключающий «фрезерование» краев крепежного отверстия колеса гранями головки.

Центрирование колеса

Центрирование колеса – это обеспечение совпадения оси его вращения с осью вращения ступицы автомобиля (фланца балансировочного стенда). Способ центрирования закладывается при конструировании автомобиля. Как правило, оно осуществляется прижимной частью крепежа и кромками крепежных отверстий колеса. В связи с этим недопустимо использовать крепеж с неподходящей прижимной частью.

ОБОЗНАЧЕНИЕ И МАРКИРОВКА

Все колеса должны пройти обязательную сертификацию и соответствовать требованиям ОСТа 37.001.429, ОСТа 37.001.479 и ГОСТа Р 50511 «Колеса из легких сплавов для пневматических шин. Общие технические условия».
На каждом колесе на видном месте должна быть четкая маркировка со следующими данными:
1 – товарный знак или наименование предприятия-изготовителя;
2 – дата (год и месяц) изготовления отливки и номер плавки (для легкосплавных);
3 – условное обозначение профиля обода;
4 – вылет обода, мм;
5 – максимальная статическая нагрузка, кгс;
6 – знак соответствия по ГОСТу Р 50460.

РЕКОМЕНДАЦИИ

При покупке колес целесообразнее обращаться в специализированные магазины, где помогут сделать правильный выбор и осуществить необходимые примерки. Неспециалисту очень трудно определить возможные дефекты в системе шина – колесо. Обычно при покупке полного набора шин и дисков бесплатно собирают и балансируют колеса, за исключением случаев перестановки штатной летней резины на вновь приобретенное колесо (такая перестановка связана с целесообразностью применения штатных стальных колес зимой).
Колесо в сборе достаточно сложный узел, поэтому его лучше формировать в одном месте. В случае потери балансировки, например из-за возможной деформации шин или крепежных отверстий на диске после обкатки, специалисты могут бесплатно устранить недостатки. Если покупки были сделаны в разных местах, то предъявлять претензии в этих случаях некому.
Можно также провести необходимые перестановки в том автосалоне, где был приобретен автомобиль – это наиболее надежно, но несколько дороже.

Читать еще:  Как собрать стартер ваз

Таблица соответствия размеров дисков и шин

Перед каждым автомобилистом рано или поздно встанет вопрос покупки новых дисков и покрышек. Некоторые водители предпочитают устанавливать альтернативные диски для своей машины, другие выбирают стандартные размеры. Чтобы правильно выбрать шины к дискам и наоборот необходимо знать параметры этих компонентов для вашего автомобиля.

Установка дисков и шин с неверными параметрами негативно скажется на управляемости, а также ускорит износ ходовой части. Таблица шин и дисков поможет вам разобраться в вопросе и купить нужные компоненты. В таблице указаны размеры шин расшифровка, а также характеристики дисков.

Особенности подбора дисков и шин

На обод диска одевается покрышка, соответственно, ширина профиля шины должна совпадать с профилем диска. В последние годы появилась мода на установку увеличенных дисков, производители автомобилей не рекомендуют идти на этот шаг. При большой разнице между покрышками и дисками пятно контакта будет неравномерным, как результат, потеря показателей управляемости.

Соразмерность шин и дисков стоит изучить с двух сторон:

  • Подбор резины и дисков выполняется по рекомендациям производителя вашего автомобиля. Вы открываете руководство по эксплуатации и смотрите размеры, к примеру, вам нужно поставить диски R13, по этому показателю вы подбираете рекомендуемый размер шин.
  • Вторая сторона – это фитмент (проверка положения колес относительно арок, изучение посадки резины). Проводится фитмент в случаях, если присутствует низкая посадка, отрицательный развал или другие особенности тюнинга.

Маркировка диска и шины

Автомобилист, который собирается покупать диски, должен знать их маркировку и размер шин. Разберем ее на примере диска R13 4х98 D58.6 ET35 J5:

  • R13 – диаметр обода колеса, указанный в дюймах;
  • 4х98 – цифрой «4» обозначается количество отверстий под крепеж, что касается цифры «98», то она обозначает диаметр этих отверстий в миллиметрах;
  • D58.6 – диск устанавливается на ступицу, а D58.6 обозначает диаметр этого отверстия в мм;
  • ET35 обозначает расстояние от центра диска до привалочной поверхности, другими словами – вылет, указывается в мм;
  • J5 – ширина обода в дюймах.

Мы разобрали размерность дисков, теперь стоит узнать, как рассчитать размер шин. Для примера возьмем шины с типоразмером 135/80R 13:

  • Буквой «R» обозначается конструкция шины, в нашем случае это радиальная покрышка;
  • Цифра «135» указывает на ширину профиля в миллиметрах;
  • Цифра «13» – это диаметр внутренней окружности покрышки, который указывается в дюймах;
  • Цифра «80» говорит об отношении высоты к ширине, в данном случае это 80%.

Правильный выбор дисков и шин

Если вы хотите сохранить показатель безопасности, не стоит менять диаметр окружности центров крепежных отверстий, то есть PCD дисков. То есть размеры шин и дисков должны соответствовать рекомендациям. Установка покрышек и дисков с небольшим расхождением допускается, но в этом случае нужно воспользоваться крепежными болтами с эксцентриками.

Благодаря этим элементам появляется возможность поставить диски с PCD 100 мм на машины, где должны стоять диски с PCD 98 мм. Также размеры автомобильных шин и дисков должны соответствовать по центральным отверстиям. В некоторых случаях это требование соблюсти не получается, решить проблему поможет установочное кольцо.

Полезный совет! Установочное кольцо имеет такой же внешний диаметр, как и у диска. Что касается внутреннего диаметра, то он соответствует диаметру ступицы. При правильной установке этого компонента вы сохраните показатели автомобиля.

Таблица соотношения дисков и шин

Изучите таблицу и найдите ваш вариант. Таблица шин и дисков по размеру позволяет отыскать нужные размеры водителям, которые раньше с вопросом замены дисков и шин не сталкивались:

Скачать таблицу соответствия шин и дисков в формате .doc: Таблица соответствия шин и дисков

Размер шины

Размер диска (ширина обода)

Профиль шины

Типоразмер шины

Рекоменд.

Мин.

Макс.

12 дюймов

125R12
135R12
145R12
155R12

Автоблоги

Популярные статьи

Как определить размер шины и диска у колеса

Размер колеса – очень важный показатель при выборе шин для автомобиля. Правильно подобранная резина помогает машине хорошо держать дорогу и усиливает безопасность движения. Однако многие автолюбители попросту не знают, как определять размер диска и шины на автомобильном колесе.

Для начала постарайтесь определить ширину колеса. Для расчета можете воспользоваться “народной” формулой: если от ширины протектора покрышки автомобильного колеса отнять 20%, то вы получите ширину диска колеса. Так, например, если резина у вас составляет 255 мм, то ширина диска будет 255 мм – 20% = 204 миллиметра.

Если вы хотите поставить диск пошире или шины поуже, то помните, что рекомендуемая максимальная разница между ними составляет всего 15%. Чтобы вы могли определить размер своего колеса по имеющимся параметрам, обратите внимание на надписи непосредственно на покрышке. Как правило, на ней будет указан размер, который обозначается следующим образом: 6 х 14, 6.5 х 15 и т.д. Здесь первое число обозначает ширину обода в дюймах, а второе число – диаметр обода, опять же в дюймах. Опираясь на эти показатели вы можете легко определить шину какого размера вам нужно приобрести.

Выбирая колесо по размеру, помните, что по диаметру обода их показатели колеблются в среднем от 10 до 23 дюймов (в зависимости от типа автомобиля). Ширина же профиля шины может варьироваться между 2,3 и 4 дюймами. Самый маленькие из этих показателей подходят для мотоциклов, скутеров и мотороллеров, а самые большие – для транспорта помощнее. Также, если вы решили заменить диск или резину на более высокие, то помните, что в связи с этим должно измениться еще несколько параметров, например, вылет. Его размер при увеличении диаметра колеса должен уменьшаться. Причем делать это желательно по формуле: +0,5 дюйма = минус 6,5 мм от расстояния от оси симметрии колеса до посадочной плоскости крепления диска к ступице.

Теперь вам не составит труда определить размер резины или диска колеса, сможете самостоятельно подобрать шины.

Понравилась статья? Подпишитесь на канал, чтобы быть в курсе самых интересных материалов

15 непонятных кнопок в автомобиле. Вы знаете, зачем они?

Тойота, Субару, Киа, Лексус. — каждая марка отличилась нестандартным «кнопкотворчеством». Для разминки начнем с самого простого варианта. Что за кнопка расположена рядом с селектором автоматической коробки передач в Toyota RAV4 третьего поколения? Никаких обозначений ни на кнопке, ни рядом с ней! Элементарно! Это кнопка блокировки селектора (Shift Lock), позволяющая перевести рычаг в нейтральное положение при заглушенном двигателе. Для использования функции придется задействовать обе руки: одной — нажимать кнопку, второй — переводить селектор в положение N.

На других машинах Shift Lock может прятаться под заглушками. Источник: st3.zr.ru И это тоже «тойотовская» фишка. Судя по пиктограмме, кнопка как-то связана с громкоговорителями (динамиками, акустической системой) автомобиля. А знакомые с английским скажут, что Party Mode переводится как «режим вечеринки». Действительно, эта кнопка в старых Тойотах изменяла звучание аудиосистемы: распределение звука шло преимущественно на задние динамики с усилением низких частот. Открыл дверь багажника — и танцуй на лужайке. Если судить по пиктограммам, эта кнопка должна делать то же — включать/выключать особый режим звучания аудиосистемы. Но на самом деле это включение/выключение системы кругового обзора с обнаружением движущихся объектов (Around View Monitor) в Nissan Note e12. Источник: st3.zr.ru Но вернемся к Тойоте. Как вы думаете, за что отвечает эта кнопка в Toyota Tacoma 2016 года? Впрочем, аналогичные кнопки (и пиктограмму) можно увидеть и в других машинах. Это просто включение/выключение панели индукционной (беспроводной) зарядки для мобильного телефона. Чуть ниже — специальная ниша для смартфона (на которой может быть такой же символ). Эта «фишка» хорошо знакома владельцам Subaru. Называется она Party сat. Попробуйте перевести, зная, что party — это вечеринка, а cat — кот или кошка. Субаристы долго строили предположения, что это такое, пока не выяснилось, что кнопкой можно присвоить каждой радиостанции свою категорию, запрограммировав воспроизведение определенных жанров музыки — например, рока. И по нажатию кнопки радиоприемник будет искать следующий канал с рок-музыкой. И снова Toyota. Эта марка сегодня будет самой упоминаемой. И это снова Tacoma, но образца 2020 года. Пиктограмма на кнопке намекает, что она как-то связана с бездорожьем. Но что означает аббревиатура MTS? Очень просто, Multi-Terrain Select, система помощи при езде по бездорожью, позволяющая выбрать режим движения в зависимости от того, что под колесами: крупные или мелкие камни, грязь или песок, снег… А кнопка Crawl (правее шайбы выбора режимов) активирует «ползающий» режим, позволяющий снять ногу с педали акселератора для равномерного движения по бездорожью. Источник: st3.zr.ru А эта кнопка — из арсенала BMW. Попробуйте угадать, что она делает. Понятно, что BC — это тоже аббревиатура. Оказывается, с ее помощью можно переключать режимы бортового компьютера — последовательно или в запрограммированном пользователем порядке. А здесь уже отличилась шведская (ныне не существующая) марка SAAB. Уверен, что вы не догадаетесь, за что отвечает кнопка Extra в некоторых СААБах, ведь этого не знают даже опытные сааберы. Что это? Особый режим движения? Музыки? Света фар? А фишка в том, что конкретной функции у этой кнопки нет — она резервная, на тот случай, если владельцу не хватит других кнопок в машине, и он захочет отдельный выключатель (например, для дополнительных фар, которые часто ставят в скандинавских странах). Саабовские инженеры вообще всегда любили делать что-то свое. Еще одна уникальная функция SAAB — night panel, впервые появившаяся на модели 900, а затем на 9–3 и 9–5. По нажатию кнопки гасятся все приборы, кроме спидометра, менее ярко горят панели климат-контроля и мультимедийной системы. При долгом движении по ночной дороге это бережет зрение и снижает общую усталость. Очень удобно!

Читать еще:  Как проверить шаровую опору

А это уже Porsche, модель Cayman. Как видите, специальных кнопок здесь хватает: есть и спортивный режим управления, и регулировка жесткости адаптивных амортизаторов, подъем-опускание антикрыла. А что это за кнопка с двумя выхлопными трубами? А это «гоночный» режим выхлопной, открывающий заглушки в системе, предназначенные для «гражданской» езды. Выхлопные газы выходят максимально быстро, и звучит система громче и басовитее обычного.

Такие кнопки можно увидеть в современных моделях Nissan и Infiniti. Они включают/выключают систему автономного вождения ProPILOT, работающую на скорости от 30 до 100 км/ч. Источник: st4.zr.ru Кнопки с такой пиктограммой можно увидеть в автомобилях Lexus. В данном случае — в LX570. Просто понять, что это такое и зачем, не удается. Оказывается, так конструкторы изобразили помощь при посадке на автомобиле с пневмоподвеской: автомобиль приседает, когда вы глушите двигатель.

Кнопочку со звездочкой можно увидеть в современных автомобилях Kia. Ее можно назначить ответственной за быстрое включение/выключение какой-то функции мультимедийной системы.

А это что за, как говорил Матроскин в «Простоквашино», народное творчество? Что за черно-белый человечек? Оказывается, это включение-выключение функции «вежливого света», чтобы владелец, закрыв машину, мог дойти до дома при свете фар. Такие кнопки можно увидеть во многих японских машинах. В данном случае — в электромобиле Nissan Leaf (что поясняет присутствие кнопки с электрической вилкой на пиктограмме).

А это уж точно вопрос для знатоков из «Что? Где? Когда?». Что за кнопка с обозначением формулы воды, где она находится и когда ее нужно использовать? Ответы такие. Это кнопка сброса воды из накопительного бака Toyota Mirai с водородной силовой установкой. Сливать воду можно прямо на дорогу или даже на грунт. Она настолько чистая, что один из западных журналистов на презентации модели налил стакан этой «отработки» и выпил его, сказав, что вода немного отдает пластиком, и только.

Понравилась статья? Подпишитесь на канал, чтобы быть в курсе самых интересных материалов

Как узнать разболтовку диска

Приобретая на машину комплект дисков учитывается ряд параметров, из которых важна разболтовка. Под ней понимают набор характеристик для выбора комплекта под конкретный автомобиль. Их замеры можно провести своими руками, используя ряд инструментов, кроме того, подбор возможен по таблицам совместимости.

Показатели размеров

Приобретая автомобиль, особенно первый, владелец редко задумывается о том, что выбирать колеса следует осмотрительно. Комплекты на рынке часто отличаются, поскольку созданы для разных машин, хотя видимых расхождений может и не быть.

Чтобы подбор был точным, а колеса подошли машине, учитывается ряд размеров. При ошибке в определении одного из них, диски не удастся установить, но даже в случае успеха эксплуатация машины станет небезопасной. Прежде чем замерять разболтовку, следует разобраться, что в нее входит. В числе основных размеров:

  • количество отверстий для монтажа колеса (в маркировке обозначается как LZ);
  • расстояние между дырками для вкрутки;
  • диаметр окружности, по граням которой сделаны отверстия для болтов (в маркировке диска обозначается как PCD);
  • показатель ступичного окна (узнать его можно по цифре DIA);
  • степень вылета диска (за нее отвечает маркировка ET).

Каждая из характеристик имеет значение в рамках выбора дискового набора. Их учет становится обязательным, если колеса приобретаются дистанционно — при несовместимости нужно будет тратить время на общение с продавцом, возврат товара, поиск нового комплекта.

На легковых машинах обычно используется 3-6 болтов на каждом диске, что намного меньше, чем у грузовиков. Учитывая диаметр и вес их колес, на закрепление каждого требуется 12-15 болтов.

Важно! Отечественные машины, особенно советского производства, в своем большинстве имеют по 4 болта для установки дисков. Исключением стала Нива, в ее колесах используется 5 болтов.

Определить точное количество крепежных элементов, необходимых для монтажа колес, можно при взгляде на стоковые диски. Путем простого осмотра станет понятно, сколько гнезд в колесе и сколько болтов для них необходимо.

Как измерить самостоятельно

Узнать разболтовку самому реально, это возможно с линейкой (предпочтительнее штангенциркуль). Ими измеряется расстояние между окошками, при этом линейка имеет погрешность, ведь не учитывает изгиб. Можно провести замеры несколькими способами, которые комбинируются для большей точности.

Соседние отверстия

Данный параметр определяется с оглядкой на показатель окружности, где находится центральная часть прорези, сделанной под крепежные болты. Диаметр без проблем вычисляется линейкой, хотя для популярных авто разработана таблица совместимости. Если используется линейка, то по прямой линии меряется расстояние между соседствующими болтами.

Полученную цифру множат на коэффициент, устанавливаемый по числу дырок в диске. Сразу следует сказать, что поперечная окружность машин ВАЗ стандартизирована на отметке 98 мм, а в Ниве — 139,7 мм. Коэффициенты же следующие:

  • 3 болта — 1,155;
  • 4 крепежа — величина для умножения составляет 1,414;
  • 5 — 1,701;
  • 6 болтов — 2;
  • 10 закреплений — 3,326.

Дальние окошки

Вместо расположенных рядом отверстий можно определить разболтовку даже линейкой с минимальной погрешностью, используя дальние окошки. Проще всего мерять диски, где предусмотрено четное количество болтов — 4,6,8. Длина прямой, проведенной между противоположными отверстиями, будет означать необходимую величину.

В случае, когда на диске 5 болтов, замеряется расстояние между дырками, не являющимися соседними. Полученную цифру перемножают на коэффициентный показатель 1,051, дающий наиболее точный результат PCD.

Диаметр ступичного окна

Размер центрального окна ступицы указывается в разболтовочных таблицах и полной формуле разболтовки, упоминаемой ниже. Даже если под рукой уже готовой информации нет, результаты легко получить линейкой, либо более точным штангенциркулем. К примеру, диаметр окна в ВАЗ модели 2110 сделан на уровне 58,6 мм.

Кроме перечисленных характеристик, важен и вылет дисков. Под ним подразумевают расположение вертикальных осей симметрии колеса в отношении точки совмещения со ступицей. Вылет бывает отрицательным, а также нулевым или положительным, но даже если подбор по нему оказался неудачным, диск можно установить. Это нежелательно, ведь подвеска машины станет функционировать неправильно и при вождении сильно ухудшит безопасность.

Формулы разболтовки

Чтобы точно определить, будут ли совместимы комплект и марка авто, применяются формулы разболтовки, указывающие на параметры дисков. Бывают сокращенные и полные значения, но абсолютно все параметры указываются только в последних.

Полная

Эта формула применяется производителями дисков, наносящими соответствующую маркировку на свои изделия. Она выглядит как: 8Jх15 H2 4х100 ET0 D54,1 и для неопытного автовладельца является случайным набором цифр и букв. На самом деле каждый параметр можно расшифровать:

  1. 8 Jx15 — первая цифра обозначает ширину обода, диаметр при этом равняется 15 дюймам. Х здесь демонстрирует тип диска, в данном случае они литые или кованые. Буква J сообщает о возможности применения колеса только на авто с моноприводом — задним или передним, ведь полный привод обозначается как JJ.
  2. H2 — отображает количество хапов, которые иначе называются коневыми выступами. Они удерживают бескамерные шины на диске и встречаются изделия с одним хапом, либо вообще без него. Данные элементы фиксируют шину, не допуская ее разгерметизации, а также помогают эффективнее входить в поворот.
  3. 4х100 — это показатель PCD, первая цифра в котором отражает количество болтовых гнезд, вторая — поперечный диаметр окружности.
  4. ET0 — дает понимание о вылете диска, в данном случае он нулевой. Если же стоит цифра 40 — это положительный вылет, а обозначение ET-40 демонстрирует отрицательный вылет.
  5. D54,1 — таким обозначением указывается диаметр ступичного окна, цифра дана в миллиметрах.
Читать еще:  Как прокачать сцепление на форд фокус 2

Диаметр и ширина колесного обода указываются в дюймах, другие же характеристики отражаются в миллиметрах.

Сокращенная

Сокращенная цифровая характеристика упрощена, в ней есть всего два показателя. формула 4х98 отражает, что в колесе есть 4 болта, расположенные по 100 мм окружности. Это стандартная разболтовка ВАЗ 2110, в других машинах также встречаются окружности от 100 до 139,7.

Перед тем, как приобретать диски, измеряют ступицу. Отличий может не быть, к примеру, диск 98-й окружности визуально сядет на ступицу с диаметром 100. На практике такой диск не будет плотно прилегать к ступице, колесо будет перекошено, а безопасность окажется под угрозой.

Таблицы с разболтовкой

Просчет разболтовки редко используется, ведь существуют таблицы совместимости. Водителю нужно найти таблицу конкретной модели и посмотреть параметры для нее. В них внесены все популярные автомобили, используемые в России.

Разболтовка Автомобили
4*98 ВАЗ;
Fiat Panda, Lineo, Qubo;
Ford Ka;
Lancia Delta;
Peugeot Bipper.
4*100 BMW Z1;
Chery;
Chevrolet Aveo;
Daewoo Lanos;
Dacia Logan;
Fiat Punto;
Hyundai Accent, Getz, Solaris;
Honda Accord;
ВАЗ Ларгус.
4*108 Audi 80;
Citroen Berlingo;
Ford Fiesta, Mondeo;
Mazda 2.
5*100 Audi A1 (2,3), TT;
Chrysler Neon, Sebring, PT Cruiser;
Honda Civic;
Nissan Sunny, Sunfire;
Seat;
Skoda Fabia;
Subaru Forester, Impreza, Legacy, Outback;
Toyota Avensis и Camry;
Volkswagen Golf, Bora, Beetle, Polo;
ГАЗ Siber.
5*108 Aston Martin Vanquish;
Citroen C5, C6;
Ford Focus, C-Max;
Renault Clio, Kangoo;
Land Rover.
5*112 Audi A3, A5, A6, RS4, RS5;
Bentley;
BMW;
Mercedes-Benz;
Ssang Yong Actyon, Chairman;
Volkswagen Jetta, Transporter.

В этой таблице собраны далеко не все разболтовки, ведь машин гораздо больше. Под конкретный автомобиль нужно искать разболтовку самостоятельно, это поможет точно подобрать колеса.

Дополнительно! Если диски все равно выбраны неверно, их можно обработать, расширив ступичное окно, поменяв места дырок под болты. Сделать это очень сложно, в большинстве случае попытки заканчиваются не только порчей дисков, но и авариями.

Разболтовка диска крайне важна, ведь при неверном ее подборе подвеска будет работать не так, как нужно и автомобиль может попасть в ДТП. Для точного выбора ориентируются на несколько показателей, среди которых диаметр ступицы, количество отверстий, размер окружности. Также существуют разболтовочные таблицы, именно они позволят быстро выбрать комплект колес, совместимый с авто.

Размерность и параметры дисков

Даже незначительное изменение параметров, предусмотренное производителем, может привести к поломке автомобиля. Поэтому к подбору тех или иных конструктивных элементов следует отнестись со всей серьезностью. Верно это и в случае подбора/замены диска.

Существует ряд параметров, по которым подбирается данный элемент колеса. Основные параметры обычно указываются на поверхности изделия. Сюда относятся ширина, диаметр, вылет диска и ряд других характеристик. На них стоит ориентировать при подборе нужного изделия.

Вылет диска – особенности выбора изделий

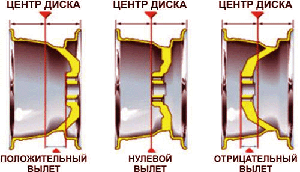

Параметр, маркируемый ETцифра (например, ET30), обозначает расстояние от центральной оси до посадочной плоскости на ступицу и называется вылет диска. Может быть нулевым, положительным, отрицательным. Чем больше цифра, тем сильнее колесо утоплено в арку автомобиля.

В случае необходимости и без вреда для автомобиля вылет диска может быть изменен на 5 мм в ту или иную сторону. Но все же следует придерживаться рекомендаций производителя, поскольку данный параметр рассчитывается так, чтобы обеспечить автомобилю оптимальную управляемость и предельно снизить нагрузку на подшипники ступиц. Для гарантийных машин лучше проконсультироваться в своем гарантийном сервисе или ездить в этот сервис на заводских колесах, в случае нежелания автосалона идти вам навстречу.

Диаметр диска, вылет и другие параметры, влияющие на выбор изделия

Автомобиль в любой ситуации должен оставаться безопасным для пассажиров. Поэтому к подбору диаметра дисков и других параметров следует отнестись с большой осмотрительностью. У каждого изделия существует несколько посадочных параметров для установки на машину. И изменение некоторых из них (диаметра диска, вылета и т.д.) хотя бы на доли миллиметров может привести к более быстрому выходу из строя деталей автомобиля. Имейте в виду, что переставить колесо с одной модели машины на другую, как правило, невозможно. Поэтому, чтобы подобрать необходимый диаметр диска или любой другой параметр, лучше всего обратиться к специалисту. Только он порекомендует подходящую модель, исходя из особенностей машины.

На каждый автомобиль можно установить колесный диск нескольких диаметров при соответствующем размере шины. При этом полный (внешний) размер колеса не подлежит изменению. Это достигается снижением или увеличением профиля шины, при этом диаметр диска также либо увеличивается, либо уменьшается. Это стоит учитывать в процессе выбора изделия.

При увеличении диаметра диска и снижении высоты профиля шины улучшается управляемость автомобиля, разгонная динамика, машина приобретает спортивный вид и характеристики. Подобное улучшение характеристик особенно оценят любители активного стиля вождения.

Однако уменьшать диаметр диска не рекомендуется, что иногда осуществляется автовладельцами в целях экономии. При этом необходимо проверить наличие зазора между внутренней поверхностью изделия и тормозным суппортом. В этом случае стоит оставить припуск на толщину грузиков для шиномонтажа.

Подбор другого размера диска и шины можно произвести самостоятельно с помощью шинного калькулятора на нашем сайте, но потом лучше подтвердить все у специалиста.

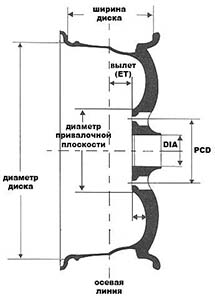

Параметры дисков обозначаются следующим образом, например 6×15 ET45 5*100.0 D57.1:

6J15H2 основной параметр любого колесного диска. Может так же писаться 6х16 или 16*6. 6 – это ширина диска в дюймах, 15 диаметр диска в дюймах, Н или Н2 – хампы на дисках, позволяющие установить бескамерную шину, данные параметры могут изменяться без вреда для автомобиля (кроме диаметра диска, при его изменении придется изменить параметры шины).

PСD (например 5х100, или 5/120, или 4*98) – количество крепёжных отверстий на определённом диаметре расположения. Для каждой машины он свой, и изменять его нельзя ни при каких обстоятельствах.

Некоторые неискушенные автомобилисты думают, что можно заменить на близкий размер с таким же количеством отверстий (например, 4*100 на 4*98), но на самом деле такое колесо не будет отцентрованно и будет бить при езде, так как правильно затянется только первая гайка или болт ; контакт сферической плоскости головки болта или гайки с диском будет минимальным, что приведет к отворачиванию крепежа (болта или гайки, зависит от конкретной марки автомобиля) и потере колеса при езде.

Многие диски известных и любимых ценителями тюнинга марок имеют вдвое большее число крепежных отверстий для большей универсальности, например 8×18 ET43 5*100.0/112.0 D57.1. Ничего плохого здесь нет. Наоборот, в случае продажи автомобиля при подборе нового авто под имеющиеся диски, выбор будет в 2 раза больше:))

ЕТ45 – вылет диска , измеряемый в миллиметрах. Для отсутствия каких-либо проблем с дилером при гарантийном случае (или со страховой компанией в случае ДТП) рекомендуем вам обратить внимание на диски Реплика. Диски Replica не имеют центровочных колец, все их параметры соответствуют заводским, дизайны замечательно подходят к автомобилям, а изредка не совпадающий вылет ЕТ (для разных моделей может подходить один диск с небольшим отклонением по вылету) не будет замерять ни один самый дотошный инженер по гарантии (ему даже не придет в голову, что диск не заводской).

Небходимо понимать, что выпирающее наружу колесо может цеплять за крыло на кочках и ямах, когда автомобиль сильно перемещается вверз-вниз относительно покрышки. Так же на диски с не родным вылетом не получится одевать цепи противоскольжения.

Возможно также использование фланцев (проставок), чтобы подогнать вылет понравившегося диска к параметрам вашего автомобиля. Это касается только негарантийных автомобилей. Если машина на гарантии, а вы боитесь ее потерять, то нужно придерживаться штатных параметров.

D57.1- центральное отверстие под ступицу определённого автомобиля, часто обозначается как HUB, например HUB57,1. Центральное ступичное отверстие на понравившемся диске должно быть равным или большим чем на Вашем авто; если отверстие в диске больше, то для центровки колеса используют кольца, они могут быть пластиковыми или алюминиевыми, потому что кольцо не несет никакой нагрузки, а только служит для точной установки колеса на ступицу. Если отверстие меньше, а диск очень-очень нравится, можно обраться для его увеличения в токарную мастерскую, специализирующуюся на работе с колесными дисками.

Уважаемые покупатели! Будьте внимательны при самостоятельном подборе шин и дисков. В зависимости от типа и комплектации автомобиля они могут отличаться. Например, у седана Suzuki SX4 размер 195/65 R15, а у хэтчбека – 205/60 R16. На BMW 5 серии E60 штатный вылет 20, на полноприводной версии – 38-43.
