Как снять передний бампер на шевроле нива
Пошаговая инструкция по снятию бампера на Шевроле Нива
Бампер любого автомобиля приходится иногда демонтировать. Связано данное обстоятельство с тем, что этот элемент конструкции подвержен частым повреждениям во время ДТП. Кроме того, выполнения ремонтных работ разных видов также требует выполнения подобной процедуры, так как он создаёт препятствия для доступа к различным узлам и агрегатам машины при их ремонте. Понадобиться снять его и в том случае, когда автовладелец решит провести тюнинг и заменить штатное устройство на нестандартное. Именно поэтому ему необходимо в обязательном порядке знать, как снять передний бампер на Шевроле Нива.
Предварительная подготовка к демонтажу
Перед тем как начать снимать бампер на Ниве Шевроле, необходимо изучить все конструктивные особенности этого элемента конструкции автомобиля. Дело в том, что он выполнен на 90% из пластика. Такой пластик может быть в некоторых случаях армирован, а в некоторых нет. Всё зависит от того, какой рейсталинг провёл производитель на Шевроле Нива. Пластик, в свою очередь, опирается на металлическую поперечную балку. Именно поэтому ошибки при демонтаже могут привести к повреждению самого буфера и энергопоглощающей балки.
Перед тем как начать демонтаж, необходимо, во избежание поражения током, откинуть клемму аккумулятора. Для того, чтобы во время работы не испытывать сложностей с поиском креплений стоит заранее подготовить их схему с указанием точного количества крепёжных элементов. Если подготовиться к работе заранее, их можно завершить в течение получаса.
Необходимый инструмент
Для того чтобы максимально качественно выполнить необходимые работы, нужно, для начала, поставить автомобиль на подъёмник. В крайнем случае, его можно отправить на смотровую яму. Кроме того, требуется подобрать следующий набор инструментов:
- гаечные ключи на «десять» и «двенадцать».
- молоток.
- отвёртки, плоская и крестообразная.
- в том случае, когда все точки крепления заржавели, потребуется болгарка.
Передний демпфер Шевроле Нива
Снятие переднего бампера Шевроле Нива происходит на основании определённого алгоритма, которого необходимо придерживается во время выполнения работ.
Подробный пошаговый демонтаж
1.снимаются колёса автомобиля для того, чтобы иметь доступ к креплениям устройства.
2. демонтируют части верхней и нижней накладки бампера. Для этого необходимо открутить болты крепления накладки и снять её.
3. открутив четыре винта, демонтируют облицовку радиатора охлаждения, следя при этом за тем, чтобы не повредить радиатор.
4. используя крестообразную отвертку, снимают облицовку передних фар, стараясь при этом не задеть оптику.
5. накидным ключом на 10 откручивают верхние болты крепления балки переднего бампера.
6. демонтируют государственный номер.
7. ослабляют клеммы проводов освещения, отвинчивают болты, производят демонтаж противотуманных фар. Делается это для того, чтобы они не помешали съёму буфера.
8. снимают крепежи
9. отключают и снимают во избежание порчи датчик температуры, смонтированный на балке.
10. выполняют демонтаж самой балки.
Обратный монтаж переднего буфера
Монтаж переднего буфера Шевроле Нива выполняется в обратном порядке. При этом болты и саморезы, которые крепят бампер, необходимо заменить на новые.
Стоит уделить особое внимание установке решетки бампера, чтобы не причинить ущерб ей самой и кузову автомобиля, ведь эта деталь автомобиля постоянно находиться на виллу и даже малейшее её повреждение сразу же портит его внешний облик.
В случае соблюдения всех норм, буфер вернётся на своё место без особых проблем и прослужит вам ещё очень долго.
Задний буфер: особенности конструкции
Поменять описываемое устройство, установленное на Шевроле Нива сзади также достаточно просто. При этом стоит отметить то обстоятельство, что рекомендаций типа «отверните три винта» здесь будет недостаточно, так как передний и задний буферы значительно отличаются друг от друга по конструкции. Например, здесь нет радиаторной решетки, и части бампера по-иному крепятся. В результате затратить усилия на выполнение демонтажных работ придётся больше.
Пошаговый алгоритм демонтажа
Демонтаж заднего бампера Шевроле Нива также выполняется по заранее разработанному алгоритму:
- автомобиль обесточивается путём отключения его аккумулятора от сети.
- винты, предназначенные для удержания накладки, а также гайки, используемые для крепления брызговиков, отворачиваются.
- выкручиваются винты, находящиеся в верхней части накладки и удерживающие крепление буфера Шевроле Нива.
- зажимают фиксаторы и демонтируют светоотражательные элементы.
- при помощи ключа на «десять» откручивают болты и гайки, удерживающие конструкцию, расположенную под государственным номером и светоотражательные элементы.
- отворачивают, при помощи такого же ключа, болты крепления расположенного в нижней части накладки задней балки буфера.
- отсоединяют клеммы проводки осветительных приборов госномера автомобиля.
- накладку отводят в сторону и через кузовное отверстие вынимают жгут с проволокой.
- выполняется демонтаж накладки, для чего откручиваются верхние и нижние болты, крепящие балку к кузову автомобиля.
- снимается крепление заднего бампера Шевроле Нива и она демонтируется.
Установка заднего буфера на место
Задний буфер устанавливается на место, как и передний, в обратной последовательности. При этом, если декоративные накладки, расположенные под фарами, снимались при демонтаже, их рекомендуется поставить на место, не затягивая до конца саморезы или болты. Далее, после установки буфера и заворачивания четырёх винтов, расположенных под фарами, вставляют накладки защёлками в отверстия под бампер. После этого его края отводят вниз и затягивают саморезы крепления насадок. После того, как все элементы заднего бампера установлены, монтируется и затягивается оставшийся крепёж
Энергопоглощающее устройство автомобиля, как переднее, так и заднее, имеет достаточно сложную конструкцию, но при этом снять и поставить на место их легко. Для этого нужно следовать алгоритму, заложенному в инструкции по эксплуатации автомобиля. Кроме того, необходимо подходить к такой работе ответственно, так как малейшая неточность может привести к порче, как самого буфера, так и всего кузова автомобиля.
Бамперы Нивы Шевроле. Различия. Как снять бампер.
В разработках интерьера итальянской дизайн-студии Bertone на бамперы Шевроле Нива было акцентировано особое внимание. Речь идет о модернизации автомобиля, которая пришлась на 2009 год. Если рассматривать по отдельности начальную версию Шевроле Нива и версию после рестайлинга, то заметить отличия не так просто. Однако они достаточно существенные и, прежде всего коснулись переднего и заднего бамперов.
Рестайлинговая Нива-2009
Старт первой модели Шевроле Нива пришелся на 2002 год. До 2009 годы с конвейера сошло около 300000 автомобилей. Анализ рынка показал, что продукт объединенной компании “GM-АвтоВАЗ” покорил сердца российского потребителя, однако на достигнутом останавливаться было нельзя. Хотя «стаж» новой Нивы был практически ничтожным, по сравнению с количеством лет, которые продержались в производстве представители классического семейства. Руководство компании принимает решение о модернизации модели путем изменения интерьера. Техническую часть решили оставить без особых изменений.
В конце 2008 года компания “GM-АвтоВАЗ” обращается с заказом в дизайнерскую студию Bertone. Перед исполнителями стояли конкретные задачи:
- Создать современный дизайн, соответствующий стилю Chevrolet, и при этом минимизировать финансовые затраты.
- При сохранении геометрии кузова подчеркнуть кинетические характеристики автомобиля.
Модернизировать интерьер. - Изменения претерпели фары головного света, задние фонари, решетка радиатора. Но ключевую роль в обретении стиля сыграли бамперы Шевроле Нива.
Передний бампер
Линии переднего буфера на автомобилях, выпускавшихся до 2009 года, соответствовали классическим представлениям о назначении данной детали кузова. Пластиковая облицовка отличалась правильной формой, которую унаследовали европейские автомобили конца 90-х годов. Она условно делился на две части. Верхняя часть представлена простым пластиковым коробом с отливкой для крепления номерного знака. В нижней части расположены воздухозаборники и противотуманные фонари прямоугольной формы.
Между бампером и решеткой радиатора образовывалась щель, которая выдавала погрешности кузовной сборки. На самом деле, эта щель вовсе не являлась ошибкой сборщиков и была частью дизайнерской задумки. Уже в отзывах первых владельцев значились такие недостатки, как отсутствие защиты радиатора и относительно тривиальный дизайн переднего бампера в целом.
После рестайлинга передний буфер стал состоять из большего числа секций, что придало автомобилю современный стиль. Верхняя часть теперь выполнена воедино с радиаторной решеткой. В результате такого решения злополучная щель совсем исчезла. Воздухозаборник в новой версии закрыт декоративной решеткой. Она не только служить частью внешнего дизайна, но и имеет практическое значение. Нижняя часть радиатора защищена от попадания цветков, травы и прочего мусора. Преследуя приверженность стилю Chevrolet Captiva, дизайнеры решили изменить оправу ПТФ. Круглые противотуманные фонари устанавливаются на современных автомобилях европейского и азиатского автопрома. Нижняя часть переднего бампера выполнена из черного пластика. Есть еще одна деталь, которая появилась после рестайлинга. Это усилитель, установленный снизу.
Такие усилители предназначаются для защиты радиатора и картера двигателя. Обычно устанавливаются на мощных внедорожниках.
Здесь они выполняют лишь декоративную функцию, зато с ними у машины появился свой особый стиль. Усилитель подчеркивает статус внедорожника.
Задний бампер
Отличительных элементов задний бампер рестайлинговой модели Шевроле Нива получил не так много, зато есть практические новшества. Первое, что бросается в глаза – это горизонтальная вставка в верхней его части. Теоретически, она должна служить для удобной загрузки или разгрузки багажника. Но даже если толку от нее владелец и не найдет, то смотрится она достаточно стильно. При окрашивании облицовок в цвет кузова вставка остается черного цвета. Бампер задний, как и передний имеет нижнюю часть, выполненную из черного пластика. Имитация защиты буфера одновременно является кронштейном для номерного знака. Прорези воздухозаборников, пусть даже они и не функционирующие, придают автомобилю некое подобие стиля GT.
Кстати, в обновленной версии появились на крыльях и порогах обвесы. Бампера имеют плавные переходы под накладки, что создает единую картину по периметру кузова.
Как снять бамперы Шевроле Нива
Для того, чтобы демонтировать буфер с автомобиля, не понадобится никаких специальных приспособлений, однако работы рекомендуется выполнять при помощи подъемника или смотровой ямы.
Снятие переднего бампера нового образца
- Отвернуть три винта в верхней части решетки радиатора (в области замка капота).
- Открутить два болта под номерным знаком.
- Снизу бампер крепится к поперечине двумя болтами. Их необходимо открутить. Но перед этим необходимо демонтировать накладку, имитирующую усилитель.
- Сняв переднее колесо, следует отвернуть 6 винтов передней части защиты арки и 2 гайки, которыми эта защита дополнительно притянута.
- Под фарой находится декоративная накладка. Ее необходимо сдвинуть в сторону. После этого откроется доступ еще к двум винтам.
- С противоположной стороны работы дублируются. После этого можно снимать бампер.
Снятие переднего бампера старого образца
Алгоритм снятия переднего бампера с автомобиля выпуска 2002-2009 годов несколько иной.
- Сначала демонтируется решетка радиатора, так как она устанавливается отдельно.
- Облицовки фар крепятся винтами, которые необходимо отвернуть.
- Сверху нетрудно будет найти 4 болта. Их необходимо открутить.
- Открутить 4 гайки снизу бампера.
- Открутить винты боковых креплений.
- Снять номерной знак и отвернуть винты креплений.
- Снять бампер.
Снятие заднего бампера
Снятие заднего бампера для всех образцов происходит по одной и той же схеме.
- Снимаются брызговики.
- Откручиваются винты с каждой стороны, крепящие подкрылки к бамперу.
- Для снятия катафотов необходимо сдавить защелки с внутренней стороны. Под катафотами открутить по одному болту.
- Снять номер и под ним открутить 2 болта.
- Открутить две гайки снизу.
При снятии бампера необходимо проявлять осторожность, так как к нему изнутри крепятся провода, которые впоследствии снимаются. Снять бампер не составляет труда. Нужно только знать, где располагаются крепежные элементы.
Как снять передний бампер на шевроле нива
Снятие переднего бампера
Установите автомобиль на подъемник. Поднимите капот, отсоедините клемму провода “массы” от аккумуляторной батареи. Отверните три винта 1 (рис. 8-11) верхнего крепления бампера.
Снятие бампера на Нива Шевроле
Рис. 8-11. Крепление бампера к верхней поперечине передка:
1 – винт самонарезающий.
Отверните два болта 1 (рис. 8-12) крепления бампера (в зоне номерного знака).
Бампер Нива Шевроле
Рис. 8-12. Крепление бампера к нижней поперечине передка:
2 – хромированная накладка.
Отверните две гайки 1 (рис. 8-13) нижнего крепления бампера.
Рис. 8-13. Крепление бампера к нижней поперечине передка (вид снизу):
Отверните по шесть винтов 1 (рис. 8-14) и по две гайки 2 крепления кожуха защитного, правого/левого, арки переднего колеса и снимите защитный кожух 3.
Рис. 8-14. Крепление бампера и кожуха защитного правого/левого арки колеса:
3 – защитный кожух.
Отсоедините колодку 1 (рис. 8-15) переднего жгута проводов от противотуманных фар.
Отверните по одному винту 1 (рис. 8-16) со стороны арки колеса, крепления накладок 1 (рис. 8-17) фар.
Рис. 8-15. Расположение противотуманных фар правой/левой:
1 – колодка жгута;
2 – противотуманная фара.
Установка бампера на Шеви Ниву
Рис. 8-16. Крепление накладки фары на бампере:
Снимите накладку 1 (рис. 8-17) фар правую и левую, преодолевая сопротивление двухсторонней липкой ленты.
Рис. 8-17. Накладка фары:
1 – накладка фары левая;
Отверните по два болта 1 (рис. 8-18) верхнего – бокового крепления бампера к нижней поперечине кузова и снимите бампер 2.
Рис. 8-18. Боковое крепление бампера:
Снятие балки переднего бампера.
Отверните по одному винту 1 (рис. 8-19) бокового крепления балки бампера.
Рис. 8-19. Боковое крепление балки переднего бампера:
2 – балка переднего бампера.
Отверните четыре гайки 1 (рис. 8-20) крепления балки переднего бампера и снимите балку.
Демонтаж бампера на Шевроле Нива
Установка балки и переднего бампера.
Установку балки и переднего бампера производите в порядке обратном снятию, при этом обеспечьте равномерные зазоры в сопряжении бампера с фарами и передними крыльями.
Балка и бампер должен быть закреплены на все точки крепления, предусмотренные конструкцией.
Разборка переднего бампера.
Отверните пять винтов 1 (рис. 8-21) крепления нижней накладки бампера, снимите накладку
Бампер Шеви Нива 1.7 GM
Рис. 8-21. Снятие нижней накладки бампера:
1 – винт самонарезающий;
2 – нижняя накладка бампера.
Отверните два винта 1 (рис. 8-22) крепления кронштейнов и снимите кронштейны 2.
Рис. 8-22. Крепление кронштейнов:
1 – винты крепления кронштейнов;
2 – кронштейн бампера.
Отсоедините двадцать защелок 1 (рис. 8-23) крепления верхней решетки и снимите решетку 2, отсоедините от верхней решетки шесть металлических защелок и снимите хромированную накладку 2 (рис. 8-12).
Рис. 8-23. Крепление верхней решетки бампера:
2 – верхняя решетка бампера.
Отверните по три винта 1 (рис. 8-24) крепления противотуманных фар, снимите фары 3, правую и левую. Отверните по два винта 2 крепления нижней решетки.
Рис. 8-24. Крепление противотуманной фары:
1 – винты крепления противотуманной фары;
2 – винты крепления нижней решетки;
3 – противотуманная фара левая.
Отсоедините семнадцать защелок 1 (рис. 8-25) крепления нижней, декоративной решетки бампера, снимите решетку 2.
Рис. 8-25. Крепление нижней решетки бампера:
2 – решетка бампера нижняя.
Срежьте струной (леской) 1 (рис. 8-26) заводской знак 2, преодолевая сопротивление двухсторонней липкой ленты, (струна, капроновая витая нить).
Рис. 8-26. Снятие эмблемы:
1 – струна, леска;
2 – заводской знак.
Сборка переднего бампера.
Сборку переднего бампера производите в порядке обратном разборке.
Снятие заднего бампера в сборе.
Установите автомобиль на подъемник. Поднимите капот, отсоедините клемму провода “массы” от аккумуляторной батареи. Откройте дверь задка, снимите колпачки 1 (рис. 8-27) с головок болтов, отверните пять болтов, верхнего крепления бампера, снимите верхнюю накладку 2.
Рис. 8-27. Верхнее крепление заднего бампера:
2 – верхняя накладка бампера;
3 – бампер задний.
Отверните две гайки 1 (рис. 8-28) центрального крепления бампера в зоне установки номерного знака.
Рис. 8-28. Крепление заднего бампера в зоне установки номерного знака:
Отверните три винта 1 (рис. 8-29) крепления грязезащитного фартука, отверните один винт 1 (рис. 8-30) и две гайки 2 со стороны арки колеса, снимите прижимную пластину 4 и фартук 3.
Рис. 8-29. Крепление фартука:
1 – винт; 2 – бампер задний; 3 – грязезащитный фартук.
Крепление фартука на Нива Шевроле
Рис. 8-30. Крепление фартука:
3 – грязезащитный фартук;
4 – прижимная пластина;
Отверните по два винта 1 (рис. 8-31) крепления бампера к арке заднего колеса правой/левой.
Рис. 8-31. Крепление бампера к арке заднего колеса правой/левой:
1 – винты; 2 – бампер в сборе.
Отверните два винта 1 (рис. 8-32) нижнего крепления бампера к балке бампера.
Рис. 8-32. Нижнее крепление бампера:
Отогните обивку багажника слева, отсоедините клемму 1 (рис. 8-33) жгута фонаря освещения номерного знака от кузова и колодку 2 жгута проводов фонаря освещения номерного знака от заднего жгута проводов.
Рис. 8-33. Провода жгута фонарей освещения номерного знака:
1 – клемма провода “массы” жгута фонаря освещения номерного знака;
2 – колодка жгута проводов фонаря освещения номерного знака к заднему жгуту проводов.
Снимите световозвращатели, отверните по одной гайке 1 (рис. 8-34), снимите бампер.
Рис. 8-34. Боковое крепление бампера:
1 – гайка; 2 – задний бампер.
Снятие балки заднего бампера
Отверните по одному болту 1 (рис. 8-35) бокового крепления задней балки 2.
Отверните два болта 1 (рис. 8-36) крепления балки заднего бампера к кузову и снимите балку 2.
Рис. 8-36. Крепление балки заднего бампера снизу:
1 – болты; 2 – балка заднего бампера.
Установка балки и заднего бампера
Установку балки и заднего бампера производить в порядке обратном снятию, при этом обеспечьте равномерные зазоры в сопряжении бампера с задними крыльями и фонарями. Балка и бампер должен быть закреплены на все точки крепления, предусмотренные конструкцией.
Разборка заднего бампера
Отверните по три винта 1 (рис. 8-37) и снимите надставки 2 бампера правую и левую, отверните по три винта 3, крепления дефлекторов 4 заднего бампера и преодолевая сопротивление двухсторонней липкой ленты снимите дефлекторы.
Рис. 8-37. Крепления надставки и дефлектора заднего бампера:
1 – винты крепления надставки бампера; 2 – надставка бампера; 3 – винты крепления дефлектора; 4 – дефлектор; 5 – бампер.
Отверните по два винта 1 (рис. 8-38) крепления фонарей освещения номерного знака и четыре винта 3 крепления жгута проводов фонарей освещения номерного знака, снимите жгут с фонарями в сборе.
Рис. 8-38. Крепление фонарей освещения номерного знака и жгута проводов:
1 – винты крепления фонарей освещения номерного знака; 2 – фонари освещения номерного знака; 3 – винты крепления жгута проводов освещения номерного знака; 4 – задний бампер.
Сборка заднего бампера
Сборку заднего бампера производите в порядке обратном разборке.
Как снять передний бампер нива шевроле видео
Chevrolet Niva 4х4 Шевроле Нива 2016 года Замена переднего бампера
CHEVROLET NIVA замена радиатора охлаждения двс (с кондиционером )
ремонт бампера Нива Шевроле — repair bumper Chevrolet Niva. Lesson
Передний бампер Chevrolet Niva “Bertoni”.
Нива шевроле как снять пластиковую накладку порога
Шевроле нива режем бампер РШН
Моллдинги и дверные накладки шевроле нивы
ЧАСТЬ 2. (1-й день установка передней арки)
Задний бампер Chevrolet Niva “Bertoni”.
Bertoni на ниву шевроле
Снятие переднего бампера. Поднимите капот автомобиля, отсоедините клемму «минус» от аккумуляторной батареи, снимите номерной знак.
Снимите облицовку радиатора.

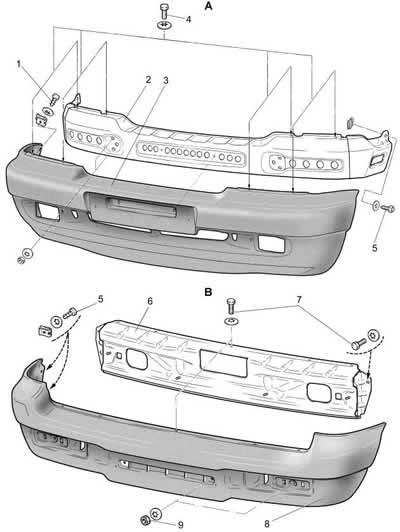

Отверните четыре болта 4 (рис. 8-10) верхнего крепления переднего бампера 3 и четыре гайки нижнего крепления, отверните винты 1 и 5 бокового крепления.
Отсоедините колодки жгутов проводов от противотуманных фар.
Снимите передний бампер.
Установку переднего бампера производите в обратном порядке.
Снятие заднего бампера. Откройте дверь задка автомобиля, снимите левую обивку арки и боковины.
Отсоедините колодки жгута проводов фонарей освещения номерного знака от заднего дополнительного жгута проводов.
Отверните болты 7 (рис. 8-10) по периметру заднего бампера 8.
Отверните четыре гайки 9. Отверните четыре винта 5 и снимите бампер.
Установку заднего бампера производите в обратном порядке.
Рис. 8-10. Снятие бамперов:
1 — винт;
2 — балка переднего бампера;
3 — передний бампер;
4 — болт;
5 — винт бокового крепления бампера;
Бампер на «Шевроле Нива» нужно снимать, когда ему требуется ремонт (покраска, шпатлевка) или замена. Прежде чем его демонтировать, нужно знать о том, что изготавливается эта деталь из пластика. Это значит, что она требует аккуратного обращения и может легко поцарапаться. В «Шевроле Нива», как и любом другом авто, возможно снятие переднего и заднего бамперов. Чтобы провести работы, вам понадобятся:
- ключ 10*12;
- молоток;
- набор отверток;
- болгарка (требуется, если крепежи проржавели).
Снимать конструкцию своими руками лучше всего, когда автомобиль стоит на яме. В автосервисах для удобства также используются подъемники. Самостоятельно проведенный демонтаж конструкции занимает до получаса времени.
Чтобы не запутаться во всех креплениях и не потерять их, составьте схему расположения винтов, гаек на конструкции, указав их размер и количество — так вы быстрее проведете монтажные работы.
Демонтаж переднего бампера
Для осуществления демонтажа переднего бампера выполните такой алгоритм работ:
- Отключите от АКБ клемму «минус» для обесточивания «Шевроле» (требуется, чтобы не закоротить электросеть).
- Демонтируйте колеса «Нивы». Это понадобится для обеспечения доступа к удерживающим передний бампер винтам.
- Снимите радиаторную облицовку, открутив 4 винта. Следите за тем, чтобы не повредить радиатор.
Снимаем радиаторную решетку на Шевроле Нива
- При помощи крестообразной отвертки демонтируйте облицовку на передних фарах, не задевая оптику.
- Воспользовавшись накидным ключом на 10, открутите верхние болты, закрепляющие балку.
- Демонтируйте государственный номер на «Шеви» и открутите винты под ним.
- Отключите противотуманную оптику. Для этого вам понадобится отсоединить клеммную колодку, отвинтить болты, снять фары, чтобы они не мешали съему буфера.
- Снимите крепежи и сам бампер.
- Не забывайте об удалении датчика температуры, расположенном в балке — его легко повредить. После этого можно демонтировать саму балку.
После снятия изделия его можно окрашивать, шпатлевать или проводить любые другие манипуляции. Обратно нужно крепить только после высыхания нанесенных составов.
Демонтаж заднего бампера
Задний бампер на «Ниве» снимается следующим образом:
- Обесточьте «Шевроле» тем же способом, что и при демонтаже переднего бампера.
- Отверните отверткой винты, удерживающие бамперную накладку на кузове, а также гайки, которые крепят брызговики.
- Снимите винты крепежа накладки, находящиеся в верхней части.
- Зажав фиксаторы, демонтируйте элементы, отражающие свет.
- Воспользовавшись ключом на 10, открутите на «Шевроле Ниве» гайки, закрепляющие конструкцию под госномером и элементами светоотражения.
Снятие заднего бампера на «Шевроле Нива»
- Открутите гайки, расположенные в нижней части накладки задней бамперной балки «Шеви».
- Разъедините проводку, отвечающую за подсветку госномера.
- Отведя накладку в сторону, выньте сквозь кузовное отверстие жгут с проводкой.
- Демонтируйте накладку, открутите верхние и нижние болты, при помощи которых балка крепится к кузову «Шевроле Нива». Снимите заднюю балку.
Установка заднего бампера производится в обратном порядке.
Как снять передний бампер на Нива Шевроле — видео, фото
Мы снимаем бампер Chevrolet-Niva
- Мы снимаем бампер Chevrolet-Niva
- Необходимые инструменты
- Последовательность демонтажа
Передний бампер на Chevrolet-Niva удаляется, если необходимы некоторые ремонтные работы, и это мешает их выполнению; если сам бампер требует замены, окраски, замазки или травмы в результате аварии. Бампер. тонкая деталь, потому что он сделан из пластика. Поэтому во время демонтажа необходимо действовать очень осторожно, чтобы не царапать и не вызывать трещину / расщепление бампера.
Предварительная подготовка к демонтажу
Перед тем как начать снимать бампер на Ниве Шевроле, необходимо изучить все конструктивные особенности этого элемента конструкции автомобиля. Дело в том, что он выполнен на 90% из пластика. Такой пластик может быть в некоторых случаях армирован, а в некоторых нет. Всё зависит от того, какой рейсталинг провёл производитель на Шевроле Нива. Пластик, в свою очередь, опирается на металлическую поперечную балку. Именно поэтому ошибки при демонтаже могут привести к повреждению самого буфера и энергопоглощающей балки.
Перед тем как начать демонтаж, необходимо, во избежание поражения током, откинуть клемму аккумулятора. Для того, чтобы во время работы не испытывать сложностей с поиском креплений стоит заранее подготовить их схему с указанием точного количества крепёжных элементов. Если подготовиться к работе заранее, их можно завершить в течение получаса.
Необходимый инструмент
Для того чтобы максимально качественно выполнить необходимые работы, нужно, для начала, поставить автомобиль на подъёмник. В крайнем случае, его можно отправить на смотровую яму. Кроме того, требуется подобрать следующий набор инструментов:
- гаечные ключи на «десять» и «двенадцать».
- молоток.
- отвёртки, плоская и крестообразная.
- в том случае, когда все точки крепления заржавели, потребуется болгарка.
Необходимые инструменты
Предварительно подготовьте стандартный набор инструментов:
— набор ключей (вам нужен ключ 10 × 12);
— 2 отвертки: крестообразные и плоские;
— воздушный шар WD-40 (для ржавых болтов);
— Болгарский (в крайних случаях, если WD-40 не помогает в отвинчивании болтов).
Передний бампер
Линии переднего буфера на автомобилях, выпускавшихся до 2009 года, соответствовали классическим представлениям о назначении данной детали кузова. Пластиковая облицовка отличалась правильной формой, которую унаследовали европейские автомобили конца 90-х годов. Она условно делился на две части. Верхняя часть представлена простым пластиковым коробом с отливкой для крепления номерного знака. В нижней части расположены воздухозаборники и противотуманные фонари прямоугольной формы.
Между бампером и решеткой радиатора образовывалась щель, которая выдавала погрешности кузовной сборки. На самом деле, эта щель вовсе не являлась ошибкой сборщиков и была частью дизайнерской задумки. Уже в отзывах первых владельцев значились такие недостатки, как отсутствие защиты радиатора и относительно тривиальный дизайн переднего бампера в целом.
После рестайлинга передний буфер стал состоять из большего числа секций, что придало автомобилю современный стиль. Верхняя часть теперь выполнена воедино с радиаторной решеткой. В результате такого решения злополучная щель совсем исчезла. Воздухозаборник в новой версии закрыт декоративной решеткой. Она не только служить частью внешнего дизайна, но и имеет практическое значение. Нижняя часть радиатора защищена от попадания цветков, травы и прочего мусора. Преследуя приверженность стилю Chevrolet Captiva, дизайнеры решили изменить оправу ПТФ. Круглые противотуманные фонари устанавливаются на современных автомобилях европейского и азиатского автопрома. Нижняя часть переднего бампера выполнена из черного пластика. Есть еще одна деталь, которая появилась после рестайлинга. Это усилитель, установленный снизу.
Такие усилители предназначаются для защиты радиатора и картера двигателя. Обычно устанавливаются на мощных внедорожниках.
Здесь они выполняют лишь декоративную функцию, зато с ними у машины появился свой особый стиль. Усилитель подчеркивает статус внедорожника.
Рестайлинговая версия
-открываем капот
-открываем капот-под капотом выкручиваем три винта, которые крепят верхнюю часть
-выворачиваем колеса в левую или правую сторону в зависимости от того, какую сторону будем разбирать первой
-в колесных арках выкручиваем винты и освобождаем подкрылки
-начиная от решетки радиатора, поддеваем плоской отверткой накладки под фарами и освобождаем их из защелок (под фарами держатся на двухстороннем скотче)
-с левой и с правой стороны оттягиваем край бампера вниз и выкручиваем по одному винту с каждой стороны, которые крепят накладки
-под накладками выкручиваем по два винта с каждой стороны
-под накладками выкручиваем по два винта с каждой стороны-выкручиваем два винта (закручены снизу вверх), которые крепят нижнюю часть
-снимаем номерной знак
-под номерным знаком выкручиваем два винта
-стаскиваем бампер вперед (смотрим, чтоб не порвать провода)
-снимаем разъемы с электрооборудования (если есть)
Последовательность демонтажа
Процесс удаления не является сложным, самое главное. следуйте всем шагам по порядку:
1. Поместите автомобиль на яму (так что будет удобнее добраться до болтов и гаек).
2. Чтобы система не сокращалась, необходимо отключить терминал «минус» от аккумулятора. Теперь автомобиль обесточен.
3. Мы снимаем передние колеса, иначе не будет доступа к винтам, которые закрепляют бампер на корпусе.
4. Снимите с передней части заслонки колесной арки.
Задний буфер: особенности конструкции
Поменять описываемое устройство, установленное на Шевроле Нива сзади также достаточно просто. При этом стоит отметить то обстоятельство, что рекомендаций типа «отверните три винта» здесь будет недостаточно, так как передний и задний буферы значительно отличаются друг от друга по конструкции. Например, здесь нет радиаторной решетки, и части бампера по-иному крепятся. В результате затратить усилия на выполнение демонтажных работ придётся больше.
Пошаговый алгоритм демонтажа
Демонтаж заднего бампера Шевроле Нива также выполняется по заранее разработанному алгоритму:
- автомобиль обесточивается путём отключения его аккумулятора от сети.
- винты, предназначенные для удержания накладки, а также гайки, используемые для крепления брызговиков, отворачиваются.
- выкручиваются винты, находящиеся в верхней части накладки и удерживающие крепление буфера Шевроле Нива.
- зажимают фиксаторы и демонтируют светоотражательные элементы.
- при помощи ключа на «десять» откручивают болты и гайки, удерживающие конструкцию, расположенную под государственным номером и светоотражательные элементы.
- отворачивают, при помощи такого же ключа, болты крепления расположенного в нижней части накладки задней балки буфера.
- отсоединяют клеммы проводки осветительных приборов госномера автомобиля.
- накладку отводят в сторону и через кузовное отверстие вынимают жгут с проволокой.
- выполняется демонтаж накладки, для чего откручиваются верхние и нижние болты, крепящие балку к кузову автомобиля.
- снимается крепление заднего бампера Шевроле Нива и она демонтируется.
Установка заднего буфера на место
Задний буфер устанавливается на место, как и передний, в обратной последовательности. При этом, если декоративные накладки, расположенные под фарами, снимались при демонтаже, их рекомендуется поставить на место, не затягивая до конца саморезы или болты. Далее, после установки буфера и заворачивания четырёх винтов, расположенных под фарами, вставляют накладки защёлками в отверстия под бампер. После этого его края отводят вниз и затягивают саморезы крепления насадок. После того, как все элементы заднего бампера установлены, монтируется и затягивается оставшийся крепёж
Энергопоглощающее устройство автомобиля, как переднее, так и заднее, имеет достаточно сложную конструкцию, но при этом снять и поставить на место их легко. Для этого нужно следовать алгоритму, заложенному в инструкции по эксплуатации автомобиля. Кроме того, необходимо подходить к такой работе ответственно, так как малейшая неточность может привести к порче, как самого буфера, так и всего кузова автомобиля.
Chevrolet Niva 4х4 Шевроле Нива 2016 года Замена переднего бампера
Chevrolet Niva 4х4 Шевроле Нива 2016 года Замена переднего бампера Благодарю Вас за просмотры и за подписку. мой.
Как снять бамперы Шевроле Нива
Для того, чтобы демонтировать буфер с автомобиля, не понадобится никаких специальных приспособлений, однако работы рекомендуется выполнять при помощи подъемника или смотровой ямы.
Снятие переднего бампера нового образца
- Отвернуть три винта в верхней части решетки радиатора (в области замка капота).
- Открутить два болта под номерным знаком.
- Снизу бампер крепится к поперечине двумя болтами. Их необходимо открутить. Но перед этим необходимо демонтировать накладку, имитирующую усилитель.
- Сняв переднее колесо, следует отвернуть 6 винтов передней части защиты арки и 2 гайки, которыми эта защита дополнительно притянута.
- Под фарой находится декоративная накладка. Ее необходимо сдвинуть в сторону. После этого откроется доступ еще к двум винтам.
- С противоположной стороны работы дублируются. После этого можно снимать бампер.
Снятие переднего бампера старого образца
Алгоритм снятия переднего бампера с автомобиля выпуска 2002-2009 годов несколько иной.
- Сначала демонтируется решетка радиатора, так как она устанавливается отдельно.
- Облицовки фар крепятся винтами, которые необходимо отвернуть.
- Сверху нетрудно будет найти 4 болта. Их необходимо открутить.
- Открутить 4 гайки снизу бампера.
- Открутить винты боковых креплений.
- Снять номерной знак и отвернуть винты креплений.
- Снять бампер.
Снятие заднего бампера
Снятие заднего бампера для всех образцов происходит по одной и той же схеме.
- Снимаются брызговики.
- Откручиваются винты с каждой стороны, крепящие подкрылки к бамперу.
- Для снятия катафотов необходимо сдавить защелки с внутренней стороны. Под катафотами открутить по одному болту.
- Снять номер и под ним открутить 2 болта.
- Открутить две гайки снизу.
При снятии бампера необходимо проявлять осторожность, так как к нему изнутри крепятся провода, которые впоследствии снимаются. Снять бампер не составляет труда. Нужно только знать, где располагаются крепежные элементы.
Загрузка...
