Как снять печку газ 3110

Как снять радиатор отопителя ГАЗ-3110

Радиатор отопителя снимаем, если нужно промыть от грязи и накипи или для замены радиатора отопителя.

Снимаем аккумуляторную батарею.

Полностью открываем кран радиатора отопителя (переводим верхний переключатель панели управления отопителем в крайнее правое положение).

Открываем кран радиатора двигателя и сливаем жидкость из системы охлаждения в чистую емкость, вместимостью не менее 10 л.

Плоской отверткой ослабляем затяжку хомута шланга.

Снимаем его с верхнего патрубка радиатора отопителя.

Ослабляем хомут нижнего шланга.

Ключом на 10 отворачиваем две гайки крепления крана радиатора к брызговику.

Снимаем его со шпилек и снимаем шланг с нижнего патрубка радиатора отопителя

С обоих патрубков радиатора отопителя снимаем резиновые уплотнительные кольца

Снимаем консоль панели приборов (снятие консоли).

Снимаем панель приборов (см. Снятие панели приборов), не отсоединяя от нее блоки предохранителей и жгут проводов (полного демонтажа панели не требуется).

Опускаем панель на пол салона автомобиля.

Ключом на 10 ослабляем затяжку стопорного винта тяги.

Поддеваемплоской отверткой и «отщелкиваем» пружинящий зажим оболочки тяги.

Таким же образом поступаем и с нижней гибкой тягой привода.

Поворачивая механизм привода, выводим из зацепления с флажком верхнюю жесткую тягу и откладываем механизм привода в сторону.

Ключом на 10 отворачиваем две гайки крепления отопителя к коробу воздухопритока (вторая гайка находится с противоположной стороны короба).

Ключом или головкой на 13 отворачиваем гайку верхнего крепления отопителя и снимаем со шпильки «массовый» провод

Ключом на 10 отворачиваем болт крепления распределителя отопителя к тоннелю.

Разъединяем воздуховоды обогрева ветрового стекла

Придерживая винты отверткой или ключом на 10, ключом на 8 отворачиваем 5 гаек

Снимаем верхнюю крышку отопителя с резиновой прокладкой

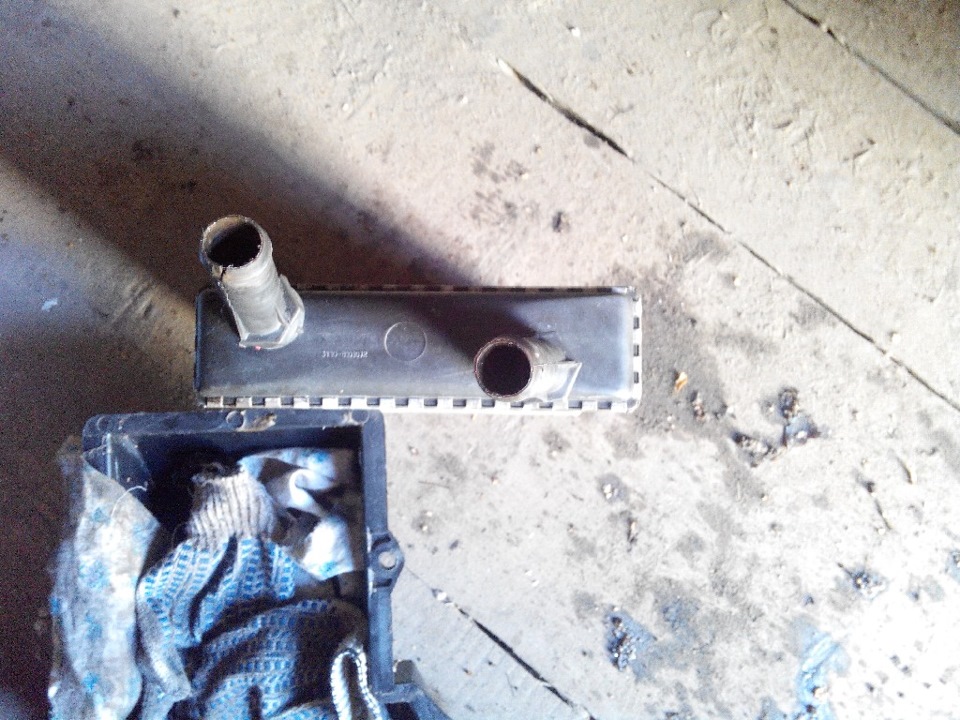

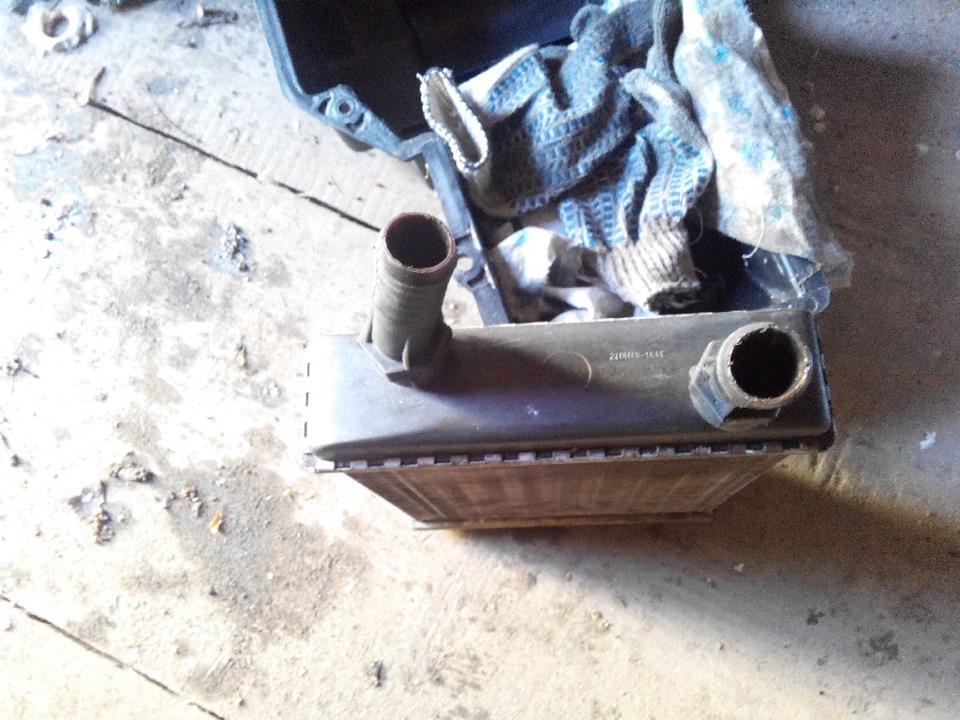

Вынимаем из пазов радиатор отопителя.

Сборку отопителя производим в обратной последовательности.

Старый радиатор перед установкой рекомендуем промыть изнутри и снаружи струей воды для удаления загрязнений, ухудшающих теплообмен.

Печка на ГАЗ 3110 «Волга»: устройство, причины неисправности и замена своими руками

ГАЗ 3110 — настоящая рабочая лошадка, и, несмотря на почтенный возраст, таких автомобилей по всей стране ещё много. Однако, невзирая на множество несомненных достоинств, у этого автомобиля есть и ряд серьёзных недостатков, к которым можно отнести технически несовершенный и подверженный поломкам отопитель.

Устройство и принцип работы печки ГАЗ 3110

«Волга» в части устройства отопителя и принципов его работы в целом не отличается от других автомобилей.

На схеме можно увидеть основные части печки ГАЗ 3110

Среди основных составляющих стоит выделить:

Прогрев салона происходит за счёт работы двигателя.

Воздух снаружи проходит через радиатор, нагреваясь, а затем поступает в салон

Дело в том, что во время работы мотор буквально раскаляется, и чтобы он не вышел из строя, излишнее тепло от него необходимо отвести. Для этого предназначена охлаждающая жидкость — антифриз или тосол — которая циркулирует по специальным патрубкам. Они соединяются с радиатором — центральным узлом отопителя, устройством, аккумулирующим тепло. Таким способом охлаждающая жидкость переносит тепло от работающего двигателя в радиатор. Параллельно с этим вентилятор обеспечивает приток воздуха к радиатору. Впоследствии нагретый воздух поступает в салон через открытые заслонки, которые регулируются при помощи реек и рычажков.

Блок управления печкой

Управление печкой «Волги» осуществляется посредством довольно простого щитка, расположенного на панели управления. В более старых моделях на щиток были вынесены два рычажка — рычажок управления фокусировкой воздушных потоков и рычажок управления краном печки.

Так выглядит блок управления печкой на старой «Волге» (доработан владельцем)

Воздушные потоки можно было направить либо на лобовое стекло и в салон, либо на лобовое стекло и передние двери, либо в ноги водителя и пассажира на переднем сидении. Рычажок управления краном печки позволял регулировать количество поступающего в салон тёплого воздуха, вплоть до полного прекращения его подачи.

После обновления (до версии ГАЗ 31105) «Волга» получила усовершенствованный блок управления отопителем.

Блок управления печкой ГАЗ 31105 стал более удобным за счет трех рукояток

Вместо двух рычажков на нём располагались три «крутилки» — рукоятка управления фокусировки воздушных потоков, рукоятка управления скоростью вентилятора печки и рукоятка регулировки температуры. Стоит отметить, что печка от ГАЗ 31105 может с успехом заменить «родную» печку на классической 3110.

Схема подключения печки

Если снять щиток и посмотреть на него с обратной стороны, то можно увидеть микросхему.

С обратной стороны блока можно увидеть микросхему

Печка связана со всей остальной «электрикой» в машине по стандартной схеме.

На данной схеме показано, как правильно подключить печку ГАЗ 3110

Резистор печки ГАЗ 3110

Резистор — важное звено электрической цепи. В печке резистор отвечает за скорость вращения лопастей вентилятора. Резистор подсоединён к мотору вентилятора и распределяет поступающий ток, благодаря чему вентилятор может функционировать на разных скоростях. Когда резистор ломается, весь электрический ток поступает напрямую к вентилятору, и печка работает в единственном режиме — на максимальной скорости.

Резистор обеспечивает работу печки в разных режимах

В печках ГАЗ 3110 устанавливается один резистор, но автолюбители зачастую устанавливают и второй, чтобы добиться более эффективной работы отопителя. Резистор расположен на корпусе печки, немного левее моторчика вентилятора; относительно салона автомобиля — под полкой бардачка, правее магнитолы. Чтобы добраться до резистора, придётся снять бардачок, а возможно, и верхнюю половину торпеды.

Причина выхода из строя резистора печки «Волги» – его перегрев. Дело в том, что охлаждение резистора происходит за счёт поступления наружного воздуха, и если вовремя не менять салонные фильтры, эта немаловажная деталь печки выйдет из строя.

Когда необходима замена печки

Автолюбители отмечают, что ГАЗ 3110 — холодный автомобиль. Дело в том, что у «Волги» большой салон и низкотемпературный двигатель, а соответственно, и слабая печка. Кроме того, в силу конструктивных особенностей отопитель «Волги» не обеспечивает обдув стекла со стороны водителя. Ещё один неприятный момент — шум при работе печки.

В связи с этим владельцы автомобилей ГАЗ 3110 всячески стремятся усовершенствовать её.

Тюнинг печки ГАЗ 3110

Опытные водители «Волг» указывают на то, что одними из наиболее эффективных способов «довести до ума» печку автомобиля являются:

  • замена мотора вентилятора отопителя на более мощный. При этом можно поставить «самаровский» (ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, ВАЗ 2113, ВАЗ 2114, ВАЗ 2115) резистор, а рычаг панели управления взять от «Москвича»;
  • замена крана печки на электроклапан с любой иномарки;
  • установка электропомпы на выходе печки;
  • замена радиатора на сдвоенный (необходимо соединить и обрезать по размерам два тонких радиатора от любой иномарки).

Кроме того, можно сменить «родной мотор» от классической версии ГАЗ 3110 на более мощный — от новой версии модели ГАЗ 31105.

Причины поломки печки ГАЗ 3110

Разумеется, необходимо заменить печку или какие-либо отдельные её детали при выходе из строя.

Среди наиболее часто встречающихся неисправностей нужно указать следующие:

  • вентилятор отопителя не включается вообще;
  • вентилятор не работает в каком-либо положении переключателя;
  • слабая мощность печки;
  • вентилятор печки сильно шумит.

Таблица: диагностика неисправностей печки и способ их устранения

Неисправность Причина Способ устранения
Не включается вентилятор отопителя Перегорание предохранителя в цепи электродвигателя Проверьте и при необходимости замените предохранитель вентилятора
Неисправен переключатель вентилятора Проверьте напряжение на ограничительных резисторах. Если напряжение отсутствует, снимите и проверьте переключатель
Неисправен электродвигатель вентилятора Проверьте напряжение на выводах электродвигателя при включённом зажигании и задействованном переключателе вентилятора. Если напряжение отсутствует, замените электродвигатель
Вентилятор отопителя не работает в одном из положений переключателя Неисправен ограничительный резистор Проверьте соответствующий резистор
Недостаточная мощность отопителя Понижен уровень охлаждающей жидкости Проверьте уровень жидкости, при необходимости доведите его до нормального
Неисправен термостат Проверьте и при необходимости замените термостат
Не открывается клапан радиатора отопителя Проверьте проходимость электромагнитного клапана
Шум вентилятора отопителя Попадание грязи, листьев Снимите и очистите вентилятор, очистите воздушный канал
Дисбаланс рабочего колеса, повреждение подшипника Снимите вентилятор, проверьте лёгкость его вращения и зазор в подшипниках

Как снять печку ГАЗ 3110

Снятие печки ГАЗ 3110 — процесс длительный и трудоёмкий, а, кроме того, подразумевающий снятие панели, из-за чего многие автолюбители предпочитают с ним не связываться. К счастью, для замены печки необязательно снимать панель полностью — достаточно её немного отодвинуть.

Какие инструменты нужны

Чтобы снять печку ГАЗ 3110, хватит обычного набора инструментов, который наверняка найдётся в гараже каждого автолюбителя. В частности, понадобятся:

  • два ключа на «10»;
  • ключ на «13»;
  • шлицевая отвёртка.

Для снятия печки ГАЗ 3110 достаточно простого набора инструментов

А также могут пригодиться крестовая отвёртка, кусачки, плоскогубцы и молоток. Кроме того, пригодится ветошь и ёмкость объёмом не менее 10 литров.

Как снять печку ГАЗ 3110, не снимая панели

Производить снятие печки с автомобиля ГАЗ 3110 следует в светлом, защищённом от влаги месте, например, в гараже или на даче под навесом. И также стоит отметить, что производить снятие печки с «Волги» в одиночку достаточно проблематично, поэтому лучше пригласить кого-нибудь помочь вам.

Первое, что необходимо сделать, приступая к демонтажу печки, — снять минусовую клемму аккумулятора. Так производится обесточивание всех электронных компонентов автомобиля, а значит, при работе вас не ударит током.

На первом этапе потребует произвести ряд манипуляций под капотом автомобиля.

  1. Необходимо слить охлаждающую жидкость. Для этого следует ослабить хомуты на патрубках, ведущих к радиатору. Жидкость сливается в заранее подготовленную ёмкость.
  2. Далее нужно снять кран печки. Для этого откручиваются гайки крепления и снимается кран со шпилек.

Необходимо открутить гайки крепления к брызговику и снять краник со шпилек

Следующий этап работ производится со стороны салона.

    Отодвигается торпеду. Для этого обычно снимают пепельницу и прикуриватель, удаляют облицовку рулевой колонки и откручивают крепление торпеды, которое состоит из двух болтов и шести саморезов.

Откручиваем верхние и нижние крепления, отсоединяем проводку и вынимаем пепельницу

Снимаем распределитель отопителя ГАЗ 3110

После этих манипуляций вновь нужно переместиться к капоту.

  1. Ослабив хомуты, отсоединить шланги от радиатора и снять прокладки с патрубков.
  2. Открутить гайки, которыми корпус печки крепится к кузову и воздухозаборнику. Действовать нужно максимально аккуратно, потому что на этом этапе работ особенно легко повредить радиатор.
  3. Наконец, осторожно опустить правый край корпуса и потянуть печку на себя.

Финальный этап работы — снимаем отопитель

Видео: замена печки своими руками

Благодаря описанным ранее манипуляциям можно заменить печку или вышедшие из строя детали, тем самым обеспечив в машине комфортные условия для водителя и пассажиров на долгое время.

Как снять печку ГАЗ 3110: объясняем досконально

Автомобили ГАЗ 3110 «Волга» сегодня считаются уже раритетными моделями. Однако эксплуатируют такие машины повсюду. Долговечность мотора объясняется хорошей работой системы охлаждения и, в частности, печки. Обогрев салона, создание комфортных условий во время езды, вентиляция пространства — все эти функции выполняет именно печка. Существуют простые рекомендации по эксплуатации этого узла автомобиля, а также инструкции по замене в случае выхода печки из строя.

Снимать панель или нет

Отыскать руководство по эксплуатации для автомобиля ГАЗ 3110 не сложно даже в наше время. С его помощью можно выполнить ряд ремонтно-восстановительных работ, поменять множество деталей и узлов в сборе.

Если изучить это руководство, там вы найдёте и мануал о том, как выполняется замена радиатора отопителя в составе штатной печки ГАЗ 3110. Но основная проблема заключается в необходимости снимать всю панель в салоне. Задачу нельзя считать невыполнимой, но она требует много времени, усилий и стараний.

Ещё больше проблем и вопросов вызывает обратная сборка панели после замены радиатора. Кто-то неправильно выставляет зазоры, другие путают местами провода, патрубки и пр. В итоге появляются заметные и ощутимые проблемы с работой отопителя, обдув функционирует неправильно и пр.

Учитывая потенциальные сложности, многие даже не решаются самостоятельно поменять печной радиатор. Они обращаются за помощью в автосервисы, платят большие деньги и получают свою Волгу с уже заменённым радиатором.

Но если знать о нюансах замены, которая не требует снятия панели, можно сэкономить солидную сумму денег и провести работы своими руками. Замена без снятия панели объективно лучше и предпочтительнее схемы, предлагаемой в руководстве по эксплуатации и ремонту автомобилей ГАЗ 3110.

Демонтаж панели в ГАЗ-3110

Замена радиатора печки на Волге 31105 без снятия панели, торпеды (супер быстрый метод)

Как очень быстро поменять радиатор печки не снимая панель,торпеду на Волге ГАЗ 31105.

Инструменты и материалы

Для замены старого радиатора печки вам потребуется не только новый элемент, но также и определённый набор инструментов и вспомогательных материалов.

Но искать какие-то особые инструменты или профессиональные приспособления не придётся. Подходящий набор состоит из:

  • набора гаечных ключей различных размеров;
  • плоскогубцев;
  • молотка;
  • кусачек;
  • плоской отвёртки;
  • крестовой отвёртки;
  • ёмкости примерно на 10 литров, но не меньше;
  • приборов для лучшего освещения;
  • ветоши и пр.

Всё необходимое с лёгкостью можно найти в гараже любого автолюбителя, который хотя бы периодически выполняет простейшие работы по ремонту и обслуживанию своего автомобиля. И не важно, будет это ГАЗ 3110 или какая-то современная иномарка.

Когда необходима замена печки

Автолюбители отмечают, что ГАЗ 3110 — холодный автомобиль. Дело в том, что у «Волги» большой салон и низкотемпературный двигатель, а соответственно, и слабая печка. Кроме того, в силу конструктивных особенностей отопитель «Волги» не обеспечивает обдув стекла со стороны водителя. Ещё один неприятный момент — шум при работе печки.

В связи с этим владельцы автомобилей ГАЗ 3110 всячески стремятся усовершенствовать её.

Тюнинг печки ГАЗ 3110

Опытные водители «Волг» указывают на то, что одними из наиболее эффективных способов «довести до ума» печку автомобиля являются:

  • замена мотора вентилятора отопителя на более мощный. При этом можно поставить «самаровский» (ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, ВАЗ 2113, ВАЗ 2114, ВАЗ 2115) резистор, а рычаг панели управления взять от «Москвича»;
  • замена крана печки на электроклапан с любой иномарки;
  • установка электропомпы на выходе печки;
  • замена радиатора на сдвоенный (необходимо соединить и обрезать по размерам два тонких радиатора от любой иномарки).

Кроме того, можно сменить «родной мотор» от классической версии ГАЗ 3110 на более мощный — от новой версии модели ГАЗ 31105.

Причины поломки печки ГАЗ 3110

Разумеется, необходимо заменить печку или какие-либо отдельные её детали при выходе из строя.

Среди наиболее часто встречающихся неисправностей нужно указать следующие:

  • вентилятор отопителя не включается вообще;
  • вентилятор не работает в каком-либо положении переключателя;
  • слабая мощность печки;
  • вентилятор печки сильно шумит.

Таблица: диагностика неисправностей печки и способ их устранения

Как демонтировать печку, не снимая панели

Чаще всего демонтаж печки ГАЗ 3110 подразумевает снятие панели в салоне. Однако снятие панели — процесс не столько трудоёмкий, сколько длительный. К тому же установка панели на место при монтаже новой печки не всегда может быть выполнена правильно: малейший зазор или отклонение от нормы могут привести к некорректному обдуву. Поэтому чаще всего любители производят снятие печки, не снимая панели.

Какие инструменты понадобятся для работы

Чтобы правильно, быстро и безопасно снять печку и заменить её на новую, потребуется стандартный набор инструментов. Как правило, в гараже каждого автолюбителя можно будет найти:

набор гаечных ключей;

отвёртку с плоским лезвием;

отвёртку с крестообразным лезвием;

ёмкость не менее 10 литров для слива охлаждающей жидкости;

Водители часто приобретают стандартные наборы инструментов, чтобы всегда иметь под рукой необходимую отвёртку или плоскогубцы

Первым делом, ещё до работы с электрическими приборами, необходимо обезопасить себя — снять провод с минусовой клеммы аккумулятора. Таким образом производится обесточивание электронных приборов и систем.

После этого нужно будет слить тосол из системы охлаждения:

Открыть кран радиатора отопления до упора вправо.

Подставить под заглушку ёмкость и выкрутить заглушку.

Дождаться, пока весь тосол не стечёт в ёмкость.

Если тосол сравнительно чист, то можно использовать его повторно

Как добраться до печки на ГАЗ 3110 и снять её

Далее, подготовив автомобиль, можно начинать демонтаж печки из корпуса:

Снять патрубок с верхней части радиатора печки (проще всего сначала ослабить хомут отвёрткой, а потом снять сам патрубок).

Затем снять патрубок с нижней части радиатора печки.

Отвернуть две гайки крепления, которым кран радиатора фиксируется к брызговику.

Снять кран со шпилек.

С обоих патрубков удалить резиновые уплотнители.

Снять патрубки очень просто — достаточно ослабить хомутное соединение

После этого необходимо работать со стороны салона. Для простоты рекомендуется снимать панель приборов, однако можно сэкономить время и обойтись простым оттягиванием панели в сторону, чтобы вытащить саму печку:

Отсоединить имеющиеся колодки электропитания (от резистора и системы подачи питания на резистор).

Снять держатели печки, отсоединив тягу.

Печка крепится тремя гайками к корпусу — нужно выкрутить гайки и, опустив панель, аккуратно вытащить из полости саму печку.

Проще всего снимать печку в сборе. Это наиболее быстрая процедура. Однако водитель может демонтировать только вышедшие из строя части печки, заменив их на новые. Но эту процедуру рекомендуется выполнять только тем любителям, которые имеют практический опыт самостоятельного обслуживания ГАЗ 3110.

Соответственно, установка новой печки производится в обратной последовательности.

Печка на ГАЗ 3110 «Волга»: устройство, причины неисправности и замена своими руками

ГАЗ 3110 — настоящая рабочая лошадка, и, несмотря на почтенный возраст, таких автомобилей по всей стране ещё много. Однако, невзирая на множество несомненных достоинств, у этого автомобиля есть и ряд серьёзных недостатков, к которым можно отнести технически несовершенный и подверженный поломкам отопитель.

Устройство и принцип работы печки ГАЗ 3110

«Волга» в части устройства отопителя и принципов его работы в целом не отличается от других автомобилей.

На схеме можно увидеть основные части печки ГАЗ 3110

Среди основных составляющих стоит выделить:

Прогрев салона происходит за счёт работы двигателя.

Воздух снаружи проходит через радиатор, нагреваясь, а затем поступает в салон

Дело в том, что во время работы мотор буквально раскаляется, и чтобы он не вышел из строя, излишнее тепло от него необходимо отвести. Для этого предназначена охлаждающая жидкость — антифриз или тосол — которая циркулирует по специальным патрубкам. Они соединяются с радиатором — центральным узлом отопителя, устройством, аккумулирующим тепло. Таким способом охлаждающая жидкость переносит тепло от работающего двигателя в радиатор. Параллельно с этим вентилятор обеспечивает приток воздуха к радиатору. Впоследствии нагретый воздух поступает в салон через открытые заслонки, которые регулируются при помощи реек и рычажков.

Блок управления печкой

Управление печкой «Волги» осуществляется посредством довольно простого щитка, расположенного на панели управления. В более старых моделях на щиток были вынесены два рычажка — рычажок управления фокусировкой воздушных потоков и рычажок управления краном печки.

Так выглядит блок управления печкой на старой «Волге» (доработан владельцем)

Воздушные потоки можно было направить либо на лобовое стекло и в салон, либо на лобовое стекло и передние двери, либо в ноги водителя и пассажира на переднем сидении. Рычажок управления краном печки позволял регулировать количество поступающего в салон тёплого воздуха, вплоть до полного прекращения его подачи.

После обновления (до версии ГАЗ 31105) «Волга» получила усовершенствованный блок управления отопителем.

Блок управления печкой ГАЗ 31105 стал более удобным за счет трех рукояток

Вместо двух рычажков на нём располагались три «крутилки» — рукоятка управления фокусировки воздушных потоков, рукоятка управления скоростью вентилятора печки и рукоятка регулировки температуры. Стоит отметить, что печка от ГАЗ 31105 может с успехом заменить «родную» печку на классической 3110.

Схема подключения печки

Если снять щиток и посмотреть на него с обратной стороны, то можно увидеть микросхему.

С обратной стороны блока можно увидеть микросхему

Печка связана со всей остальной «электрикой» в машине по стандартной схеме.

На данной схеме показано, как правильно подключить печку ГАЗ 3110

Резистор печки ГАЗ 3110

Резистор — важное звено электрической цепи. В печке резистор отвечает за скорость вращения лопастей вентилятора. Резистор подсоединён к мотору вентилятора и распределяет поступающий ток, благодаря чему вентилятор может функционировать на разных скоростях. Когда резистор ломается, весь электрический ток поступает напрямую к вентилятору, и печка работает в единственном режиме — на максимальной скорости.

Резистор обеспечивает работу печки в разных режимах

В печках ГАЗ 3110 устанавливается один резистор, но автолюбители зачастую устанавливают и второй, чтобы добиться более эффективной работы отопителя. Резистор расположен на корпусе печки, немного левее моторчика вентилятора; относительно салона автомобиля — под полкой бардачка, правее магнитолы. Чтобы добраться до резистора, придётся снять бардачок, а возможно, и верхнюю половину торпеды.

Причина выхода из строя резистора печки «Волги» – его перегрев. Дело в том, что охлаждение резистора происходит за счёт поступления наружного воздуха, и если вовремя не менять салонные фильтры, эта немаловажная деталь печки выйдет из строя.

Когда необходима замена печки

Автолюбители отмечают, что ГАЗ 3110 — холодный автомобиль. Дело в том, что у «Волги» большой салон и низкотемпературный двигатель, а соответственно, и слабая печка. Кроме того, в силу конструктивных особенностей отопитель «Волги» не обеспечивает обдув стекла со стороны водителя. Ещё один неприятный момент — шум при работе печки.

В связи с этим владельцы автомобилей ГАЗ 3110 всячески стремятся усовершенствовать её.

Тюнинг печки ГАЗ 3110

Опытные водители «Волг» указывают на то, что одними из наиболее эффективных способов «довести до ума» печку автомобиля являются:

  • замена мотора вентилятора отопителя на более мощный. При этом можно поставить «самаровский» (ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, ВАЗ 2113, ВАЗ 2114, ВАЗ 2115) резистор, а рычаг панели управления взять от «Москвича»;
  • замена крана печки на электроклапан с любой иномарки;
  • установка электропомпы на выходе печки;
  • замена радиатора на сдвоенный (необходимо соединить и обрезать по размерам два тонких радиатора от любой иномарки).

Кроме того, можно сменить «родной мотор» от классической версии ГАЗ 3110 на более мощный — от новой версии модели ГАЗ 31105.

Причины поломки печки ГАЗ 3110

Разумеется, необходимо заменить печку или какие-либо отдельные её детали при выходе из строя.

Среди наиболее часто встречающихся неисправностей нужно указать следующие:

  • вентилятор отопителя не включается вообще;
  • вентилятор не работает в каком-либо положении переключателя;
  • слабая мощность печки;
  • вентилятор печки сильно шумит.

Таблица: диагностика неисправностей печки и способ их устранения

Неисправность Причина Способ устранения
Не включается вентилятор отопителя Перегорание предохранителя в цепи электродвигателя Проверьте и при необходимости замените предохранитель вентилятора
Неисправен переключатель вентилятора Проверьте напряжение на ограничительных резисторах. Если напряжение отсутствует, снимите и проверьте переключатель
Неисправен электродвигатель вентилятора Проверьте напряжение на выводах электродвигателя при включённом зажигании и задействованном переключателе вентилятора. Если напряжение отсутствует, замените электродвигатель
Вентилятор отопителя не работает в одном из положений переключателя Неисправен ограничительный резистор Проверьте соответствующий резистор
Недостаточная мощность отопителя Понижен уровень охлаждающей жидкости Проверьте уровень жидкости, при необходимости доведите его до нормального
Неисправен термостат Проверьте и при необходимости замените термостат
Не открывается клапан радиатора отопителя Проверьте проходимость электромагнитного клапана
Шум вентилятора отопителя Попадание грязи, листьев Снимите и очистите вентилятор, очистите воздушный канал
Дисбаланс рабочего колеса, повреждение подшипника Снимите вентилятор, проверьте лёгкость его вращения и зазор в подшипниках

Как снять печку ГАЗ 3110

Снятие печки ГАЗ 3110 — процесс длительный и трудоёмкий, а, кроме того, подразумевающий снятие панели, из-за чего многие автолюбители предпочитают с ним не связываться. К счастью, для замены печки необязательно снимать панель полностью — достаточно её немного отодвинуть.

Какие инструменты нужны

Чтобы снять печку ГАЗ 3110, хватит обычного набора инструментов, который наверняка найдётся в гараже каждого автолюбителя. В частности, понадобятся:

  • два ключа на «10»;
  • ключ на «13»;
  • шлицевая отвёртка.

Для снятия печки ГАЗ 3110 достаточно простого набора инструментов

А также могут пригодиться крестовая отвёртка, кусачки, плоскогубцы и молоток. Кроме того, пригодится ветошь и ёмкость объёмом не менее 10 литров.

Как снять печку ГАЗ 3110, не снимая панели

Производить снятие печки с автомобиля ГАЗ 3110 следует в светлом, защищённом от влаги месте, например, в гараже или на даче под навесом. И также стоит отметить, что производить снятие печки с «Волги» в одиночку достаточно проблематично, поэтому лучше пригласить кого-нибудь помочь вам.

Первое, что необходимо сделать, приступая к демонтажу печки, — снять минусовую клемму аккумулятора. Так производится обесточивание всех электронных компонентов автомобиля, а значит, при работе вас не ударит током.

На первом этапе потребует произвести ряд манипуляций под капотом автомобиля.

  1. Необходимо слить охлаждающую жидкость. Для этого следует ослабить хомуты на патрубках, ведущих к радиатору. Жидкость сливается в заранее подготовленную ёмкость.
  2. Далее нужно снять кран печки. Для этого откручиваются гайки крепления и снимается кран со шпилек.

Необходимо открутить гайки крепления к брызговику и снять краник со шпилек

Следующий этап работ производится со стороны салона.

    Отодвигается торпеду. Для этого обычно снимают пепельницу и прикуриватель, удаляют облицовку рулевой колонки и откручивают крепление торпеды, которое состоит из двух болтов и шести саморезов.

Откручиваем верхние и нижние крепления, отсоединяем проводку и вынимаем пепельницу

Снимаем распределитель отопителя ГАЗ 3110

После этих манипуляций вновь нужно переместиться к капоту.

  1. Ослабив хомуты, отсоединить шланги от радиатора и снять прокладки с патрубков.
  2. Открутить гайки, которыми корпус печки крепится к кузову и воздухозаборнику. Действовать нужно максимально аккуратно, потому что на этом этапе работ особенно легко повредить радиатор.
  3. Наконец, осторожно опустить правый край корпуса и потянуть печку на себя.

Финальный этап работы — снимаем отопитель

Видео: замена печки своими руками

Благодаря описанным ранее манипуляциям можно заменить печку или вышедшие из строя детали, тем самым обеспечив в машине комфортные условия для водителя и пассажиров на долгое время.

Как снять печку газ 3110

Снять печку газ 31029

ГАЗ 31 Серая лошадь ›
Бортжурнал ›
Снятие печки без снятия торпеды 3110 (с ползунками управления печкой и заслонкой)

1. Отвернул пластиковую накладку на правой стойке у лобового стекла (только хз зачем, в инете писали что там какой то болт скрывается, ничего я там не нашел)
2. Снял узкие длинные решетки обдува ветрового стекла и вывернул 4 болта крепления торпеды под ними.
3. Еще один болт вывернул снизу торпеды справа, выше эбу.
4. Вытянул правую сторону торпеды на себя сколько смог.
5. Открутил 3 гайки крепления кожуха печки к кузову (все это подробно с картинками есть в книжке по ремонту) — одну гайку с левой стороны все-таки не нужно откручивать.

Дальше опишу бессмысленные и неправильные действия, которые не нужно делать, на них навела деза в инете…
Снял электродвигатель печки. Пытался выдернуть печку вниз, не вылазила она никак, и вообще левая часть зацеплена тросом заслонки и воздуховодами, что сразу заставило задуматься меня о правильности действий… В общем, решил раскрутить все винты, скрепляющие верхнюю и нижнюю части печки, что тоже оказалось неправильным. Раскрутил, стал вытаскивать нижнюю часть, отломил петлю, где соединялись нижние левая и правая части кожуха печки…

Дальше как нужно делать

6. Открутить 4 болта кожуха — 1 спереди по центру, где соединяются левая и правая нижние части одним ушком и прижимаются к верхней части, второй болт точно такой же только сзади, у стенки моторного отсека, и еще два с правой стороны.
7. И вот теперь правую нижнюю часть кожуха можно снять. Только вот с нижней левой частью она скреплена винтом, причем обратите внимание как. Шляпка винта не имеет прорези для отвертки, а гайка находится внутри кожуха — никак не развинтить. В общем я отломил это ушко. Потом его можно приклеить приклеить, ноя я не стал.
8. Далее снимаем печку (само собой, патрубки от выводов печки со стороны двигателя отсоединить нужно заранее).
9. Собираем в обратном порядке.

Теперь несколько фотографий

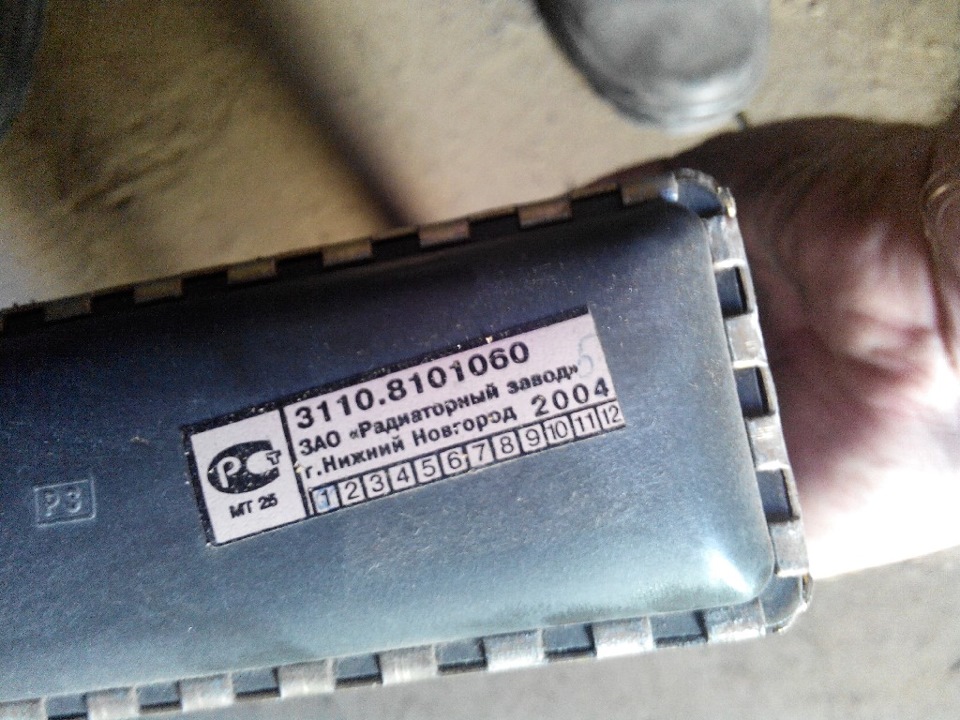

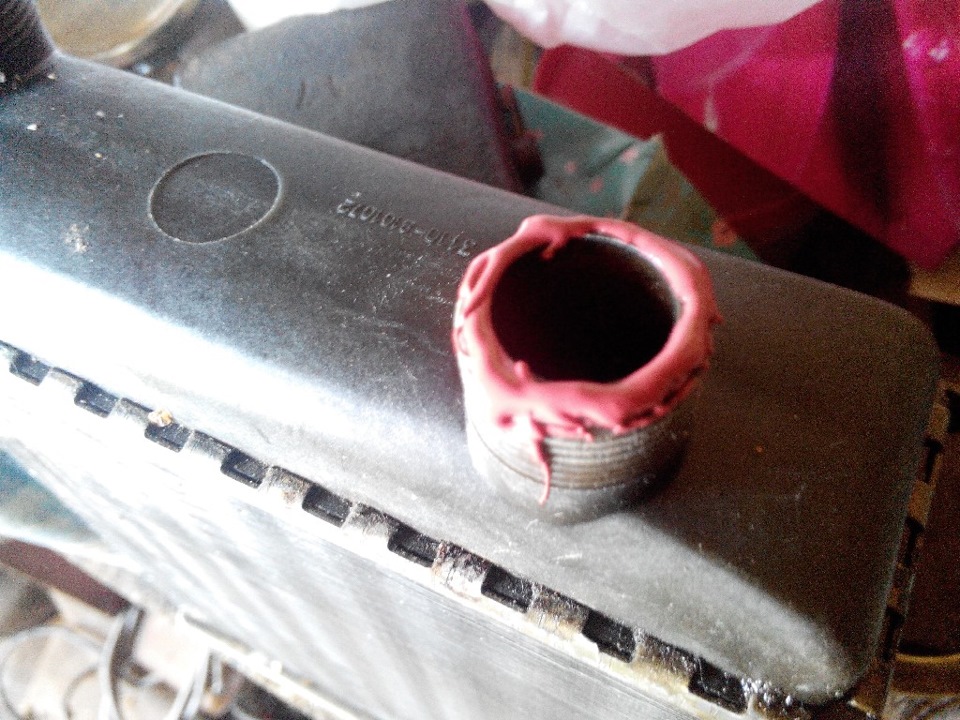

Радиатор протекал в местах резьбовых соединений штуцеров. Промазал герметиком.

Закрутил штуцеры до упора — вот как получились направлены они…

…в разные стороны

Ха… а вот и виновники торжества… У меня простые вопросы к ним — почему нельзя было сделать литое соединение штуцеров с корпусом? И если уж по каким-то неведомым соображениям сделали на резьбе, почему не подобрали длину резьбы, чтобы в одну сторону были направлены штуцеры.

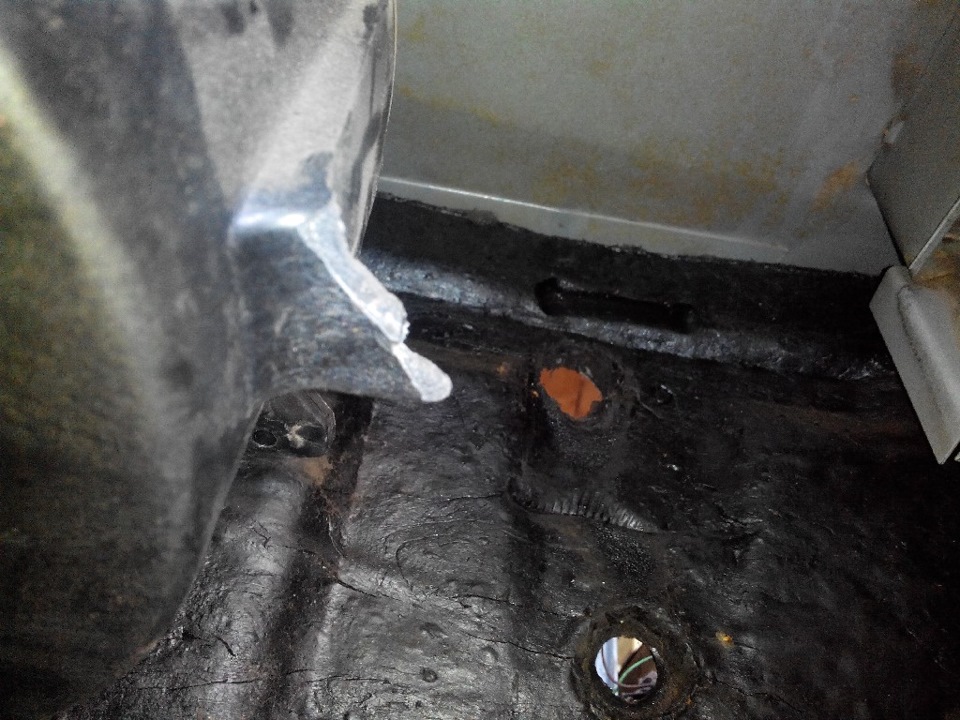

Это тосол с мусором в нижней части кожуха

Это отломленное ушко нижней левой части кожуха

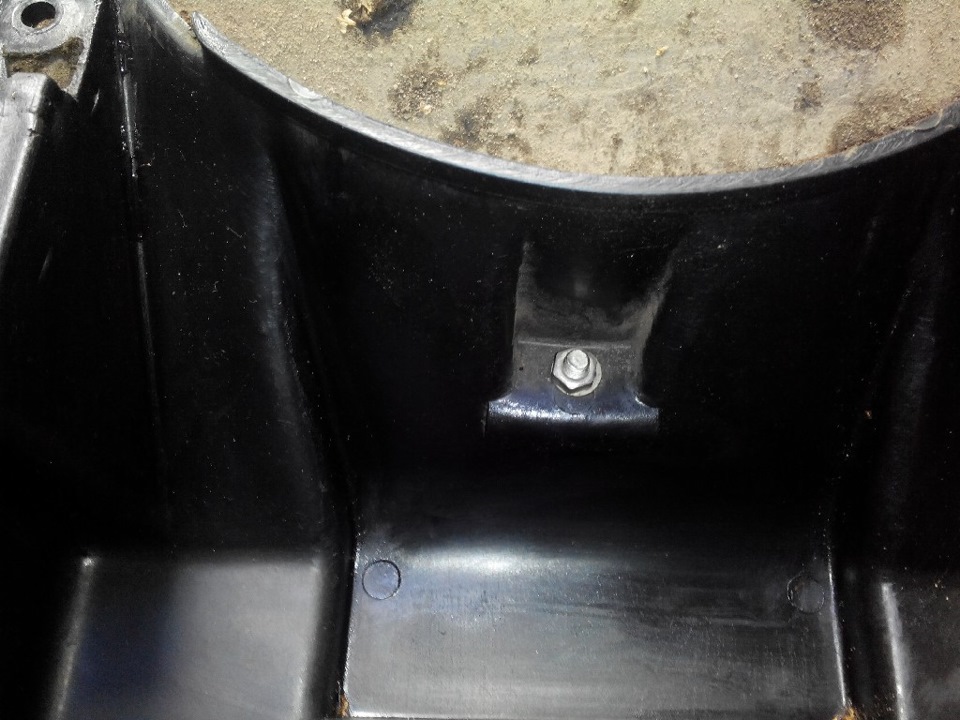

Еще вопрос к изобретателям — какого … гайку сделали внутри кожуха? Этот винт нужно перевернуть, чтобы потом без проблем можно было разъединить части кожуха, отвинчивая гайку снизу

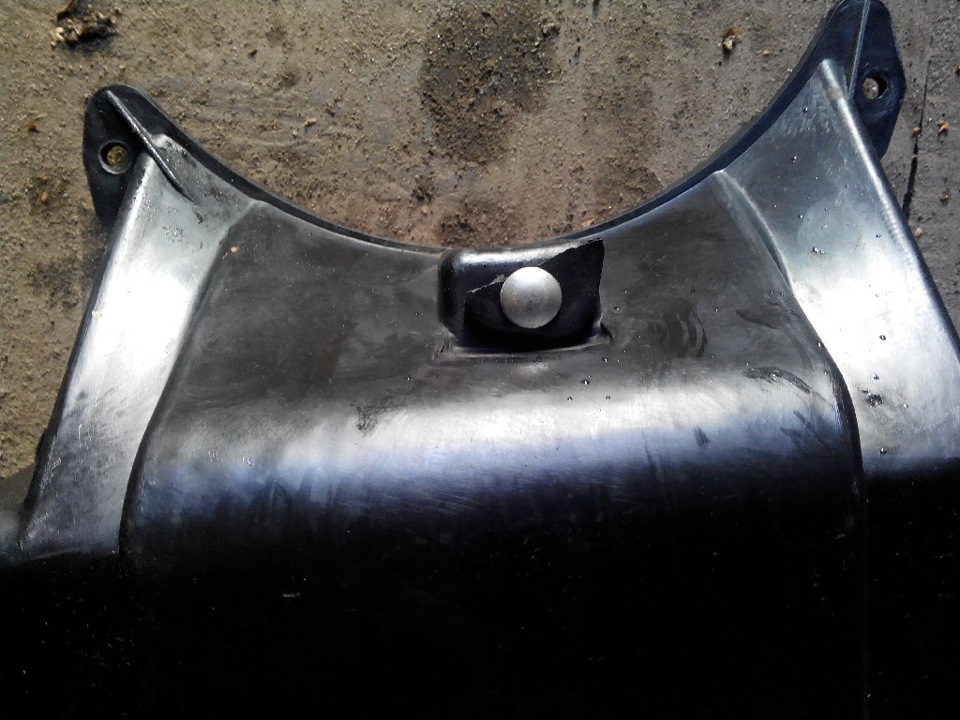

Левая нижняя часть кожуха с отломленным ушком

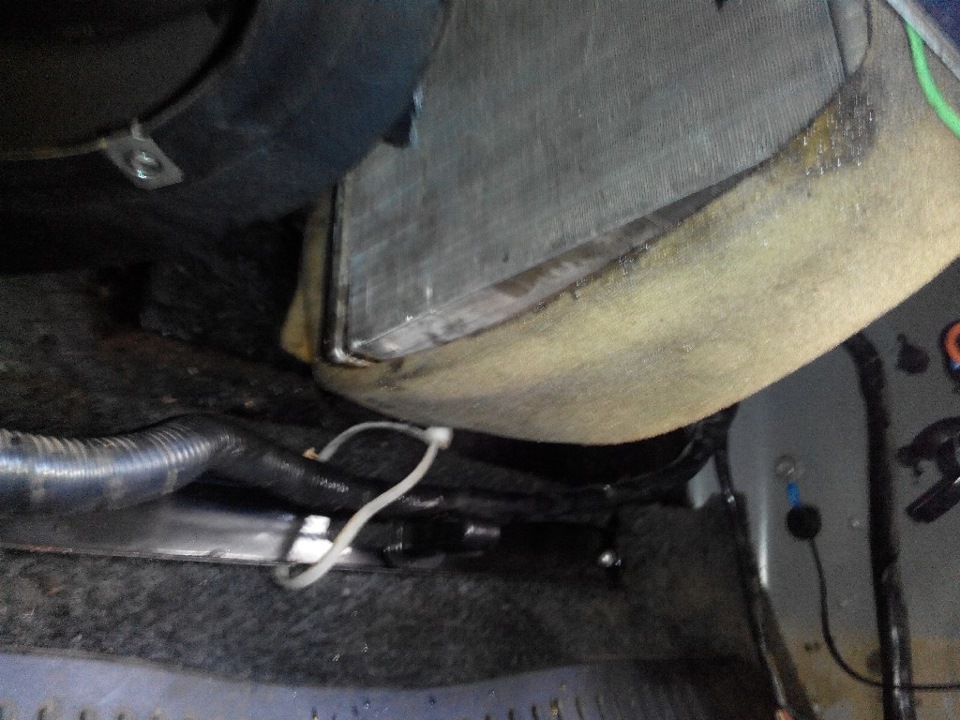

Так выглядит кожух печки со снятой правой нижней частью и радиатором отопителя

Радиатор установлен на место

Радиатор на месте, осталось установить нижнюю правую часть кожуха

Штуцеры, завернутые до упора, торчат в разные стороны…

На снятие и установку всего этого было потрачено примерно 4 часа. Из этого времени я еще разбирал и смазывал электродвигатель, чистил крыльчатку и около часа, при сборке, возился с установкой прокладки между верхней и нижней частями кожуха. Прокладка должна быть приклеена к одной из частей кожуха, тогда проблем бы не возникло. Но у меня клея не было, намазал герметиком, но все равно не держалась, вот и выравнивал ее.
В итоге, я думаю часа за 2 можно управиться, таким способом снять и заново установить печку.

Устройство печки ГАЗ 3110

Печка любого автомобиля — это устройство для обогрева салона. На ГАЗ 3110 устанавливается довольно-таки простой механизм, который позволяет не только прогревать воздух в салоне, но и регулировать температурный режим и интенсивность обогрева.

Конструктивно печка состоит из следующих компонентов:

патрубка подвода охлаждающей жидкости;

патрубка вывода охлаждающей жидкости;

От работоспособности каждого мелкого элемента будет зависеть выполнение печкой своих функций

Если смотреть на печку изнутри (то есть с сиденья водителя автомобиля), то нельзя увидеть все составляющие её части. Сразу же за панелью управления монтируется небольшой радиатор, к которому присоединяются два патрубка для циркуляции тосола.

Когда мотор нагревается до рабочей температуры, печка может начать свой теплообмен. Тосол понижает температуру двигателя, отводя от него излишки тепла. Нагревшийся тосол по патрубкам поступает в радиатор печки, который может нагреваться как обычная батарея.

В это же время лопасти вентилятора впускают в радиатор потоки свежего воздуха. Соответственно, вновь осуществляется теплообмен. Освободившееся тепло поступает через радиатор в печку, а из неё — в салон.

Принцип работы печки на «Волге» 3110 можно назвать цикличным: во время всего периода работы мотора происходит нагревание и охлаждение радиатора печки, то есть непрерывно образуется тепло.

На ГАЗ 3110 печка выполняет роль и дополнительного радиатора охлаждения. Так, если машина не прогрета, то при запуске печки осуществляется вторичное охлаждение системы. Это приводит к тому, что повышается влажность воздуха в салоне, из-за чего быстрее появляется ржавчина на радиаторе, а мотор долго не может набрать рабочую температуру. Поэтому печку целесообразно пускать только после тщательного прогревания силового агрегата.

Небольшое устройство радиатора предназначено для упрощения работы системы охлаждения

Блок управления печкой

Для удобства управления щиток печки находится на панели управления. На щиток вынесены две рукоятки:

Рычажок управления фокусировки воздушных потоков. Если он стоит в крайнем левом положении, то воздух будет выдаваться только через сопло на лобовое стекло и через боковые воздуховоды в салон. Если поставить рычажок в среднее положение, то поток направляется на лобовое стекло и на передние двери. В самом правом положении рычажка воздух будет направлен на ноги водителя и переднего пассажира.

Рукоятка управления краном печки. Она имеет всего два положения — крайнее левое полностью перекрывает подачу тепла в салон, а крайнее правое позволяет направлять максимально горячий воздух внутрь автомобиля.

Для удобства водителя на блоке управления печкой предусмотрено всего две рукоятки

Автовладельцы ГАЗ 3110 давно выработали своего рода порядок пользования печкой. Дело в том, что в разных ситуациях рекомендуется открывать рычажок и кран в разных позициях:

если запотели стёкла, необходимо до конца открыть кран печки, а рычажок управления воздухом установить в среднем положении; после чего на полную мощность включить вентилятор;

зимой для быстрого обогрева салона рекомендуется обе рукоятки зафиксировать в крайнем правом положении после прогрева двигателя;

вентиляцию воздуха в салоне можно организовать при закрытии крана печки и открытии рычажка в правом положении.

Роль резистора в обогреве салона

На печке ГАЗ 3110 устанавливается всего один резистор, хотя некоторые автолюбители, пытаясь получить от обогревателя максимальную продуктивность, монтируют сразу два устройства переменного тока.

Резистор располагается прямо под самой панелью печки: это необходимо для полноценной работы при обогреве. Именно это устройство обеспечивает силу подачи воздушного потока и контролирует его температурный режим. Если резистор по каким-либо причинам выходит из строя, то водитель не сможет регулировать работу печки.

Внешне резистор выглядит как небольшая плата с подключённым шлейфом проводов

Как демонтировать печку, не снимая панели

Чаще всего демонтаж печки ГАЗ 3110 подразумевает снятие панели в салоне. Однако снятие панели — процесс не столько трудоёмкий, сколько длительный. К тому же установка панели на место при монтаже новой печки не всегда может быть выполнена правильно: малейший зазор или отклонение от нормы могут привести к некорректному обдуву. Поэтому чаще всего любители производят снятие печки, не снимая панели.

Ещё немного добавлю, т. к. только что занимался этой процедурой. Сливаешь ОЖ и под капотом откручиваешь кран отопителя и снимаешь со штуцеров радиатора два патрубка. Под капотом всё. Потом снимаешь нижнюю полку в салоне, открутив три винта. Далее откручиваешь бардачок на двух винтах, потом снимаешь боковину, которая ЭБУ закрывает, далее снимаешь накладку стойки на трёх винтах. Потом откручиваешь панель, один саморез снизу справа и четыре самореза сверху: они находятся под декоративными накладками, которые прикрывают сопла обдува лобового стекла. После этого панель можно будет немного оттянуть на себя. Далее откручиваешь нижнюю правую половину отопителя, она на 7 винтах, 6 по кругу и один — по центру. Открутить их нелегко, а закрутить обратно ещё сложнее. Потом оттягиваешь панель и вытаскиваешь сначала нижнюю часть отопителя, потом радиатор. Лучше делать это вдвоём: так удобнее. Собирать в обратном порядке.

Какие инструменты понадобятся для работы

Чтобы правильно, быстро и безопасно снять печку и заменить её на новую, потребуется стандартный набор инструментов. Как правило, в гараже каждого автолюбителя можно будет найти:

Читать еще:  Шагрень что это такое
Ссылка на основную публикацию
Adblock
detector
