Как снять блок управления печкой

Устранение неисправностей в блоке управления климатической системой автомобиля Daewoo Nexia

Элементы управления системами отопления и кондиционирования воздуха в салоне Нексии объединены в единый модуль, который находится на главной панели. Как отмечают владельцы автомобиля, его элементы редко выходят из строя, что в целом позволяет считать управление печкой вполне удачной. Однако от неисправностей и случайных поломок не застрахован ни один, даже самый надёжный механизм, поэтому свои казусы встречаются и здесь.

В основном, в блоке управления отопителем Daewoo Nexia перегорают лампочки подсветки либо некорректно функционируют регуляторы температуры, распределения воздушных потоков, и переключатель режимов работы вентилятора. Подобные неисправности устраняются самостоятельно, но для этого необходимо хорошо знать, как осуществляется отопление салона и устройство системы управления им. О том, как снять и выполнить ремонт блока управления печкой Дэу Нексия, подробно расскажем в этой публикации.

Последовательность действий при демонтаже модуля управления отопителем

Сразу заметим, что в процедуре его снятия нет ничего сложного, но всё же при выполнении каждого её шага необходимо соблюдать осторожность, поскольку есть большая вероятность повреждения электронной платы.Приступаем к демонтажу.

Нужно аккуратно (чтобы не сломать защёлки), отсоединять с каждой стороны облицовку модуля в области расположения печки и магнитолы. После чего снять её с центральной панели.
Тросик заслонки следует отсоединить. Удобнее всего к нему подобраться, находясь на переднем пассажирском кресле. Выкручиваем винт крепления тросика заслонки. Осторожно демонтируем стопорное кольцо. Теперь можно снять тросик заслонки. Стоит заметить, что при обратной сборке очень важно выставить правильное его натяжение, иначе управление заслонкой печки будет осуществляться неверно, из-за чего отопитель будет функционировать некорректно.

На этом этапе потребуется запастись терпением и выполнить его максимально аккуратно, поскольку теперь следует отстегнуть защёлки, которые удерживают модуль климатической системы. Они находятся в верхней и нижней его частях. При помощи плоской отвёртки их нужно осторожно поддеть и отогнуть.

Важно! Защёлки выполнены из хрупкого материала, который легко ломается.

Вакуумные трубки также должны быть сняты. Чтобы это сделать, достаточно немного разжать их крепления, после чего шланги должны легко сниматься. Тросик, при помощи которого осуществляется взаимодействие ручки с краником отопителя, вытягивается на себя. Далее снимаем клемму от вентилятора с колодки. Отсоединяем клемму питания. Можно извлекать из центральной панели модуль климатической системы Нексии.

При обратной сборке важно уделить внимание контактным местам клемм, при необходимости очистить их от грязи и коррозии. Нужда в демонтаже блока управления отопителем Дэу Нексия в своём большинстве связана с заменой лампочек его подсветки либо регулировкой хода рычагов управления печкой. Если с тем, как снять блок управления печкой на Нексии у большинства автомобилистов проблем не возникает, то правильная последовательность его разборки вызывает некоторые трудности. Поэтому крайне важно знать, как разобрать блок управления печкой на Нексии для выполнения его ремонта.

Разборка блока управления печкой Daewoo Nexia

После полного демонтажа блока управления печкой Daewoo Nexia с панели переходим к его разборке, во время которой выявляются его неисправности либо проводится регулировка хода рычагов управления отопителем. Итак, блок разбирается в следующем порядке.

Необходимо снять клемму, которая находится в задней части блока, предварительно ослабив её фиксатор. Далее следует освободить вакуумный блок. Для этого его корпус следует осторожно вращать по часовой стрелке до тех пор, пока не раскроется фиксатор. Теперь вакуумный блок должен легко выйти из крепления. Осматриваем корпус вакуумного блока с целью выявления повреждений и трещин на его поверхности. Необходимо снять переднюю панель с модуля управления печкой. Для этого следует аккуратно плоской отвёрткой отогнуть фиксаторы, которые крепят её к корпусу. Снятию панели будет препятствовать провод, который нужно высвободить. Освобождаем регулятор положения заслонки отопителя, который отвечает за изменение направления обдува салона прогретым воздухом. Для этого достаточно снять с него стопорное кольцо.

Аналогичную операцию необходимо проделать и с температурным регулятором отопителя. С этого элемента также снимается стопорное кольцо. Далее разбираем регулятор натяжения тросика. При этом следим за тем, чтобы не потерять стальной шарик с его фиксатора.

Выкручиваем саморезы, которые удерживают монтажную плату. Её необходимо снимать осторожно, поскольку под платой находится контактная группа и пружина переключателя скоростей крыльчатки вентилятора. Нужно обязательно запомнить, если есть такая возможность, то сфотографировать положение контактной группы и пружины, лишь после этого удалять стопорное кольцо. Лампы подсветки находятся под зелёными колпачками.

После выявления и устранения неисправностей в модуле климатической системы Дэу Нексии его сборка осуществляется в обратной последовательности. При этом очень важно не повредить монтажную плату и контактные группы блока, поскольку они являются одними из важных его элементов, при выходе из строя которых система перестанет функционировать. Также крайне важно, чтобы наконечник тросика управления температурой прогрева воздуха, занял правильное положение на корпусе терморегулятора.

Как снять блок управления печкой приора

Блок управления отоплением и вентиляцией снимаем при его замене.
Снимаем накладку панели приборов (см. «Снятие накладки консоли панели приборов»).

Крестообразной отверткой отворачиваем четыре самореза крепления блока управления к накладке панели приборов…

…и снимаем блок.
Устанавливаем блок управления отоплением и вентиляцией в обратной последовательности.

Решил изменить подсветку БУ печки приоры, а так же выделить синий и красный индикатор соответствующими цветами.

Мне понадобилось:
* Паяльник
* Провода
* Нарезки диодной ленты (самой слабой яркости) — белые (4 шт.) и красная (1 шт.)
* Обрезок синего целоф. пакета
* Изолента
* Напильник
* Отвертка
* Герметик силикон
* Ножовка по металлу
* Двусторонний скотч

Итакс (я все делал сам, импровизация так сказать ;D), мне не нравилась стандартная «тухлая» подсветка, да к тому же перегорела одна из лампочек и все выглядело как в жигулях. и еще бесил наижесточайший звук (щелчки) при регулировании температуры и заслонки. Снимаем БУ печки.

Сдергиваем крутилки (просто тянем на себя и они снимаются без особых усилий).

Снимаем лицевую панель (там не сложно), на застежках.

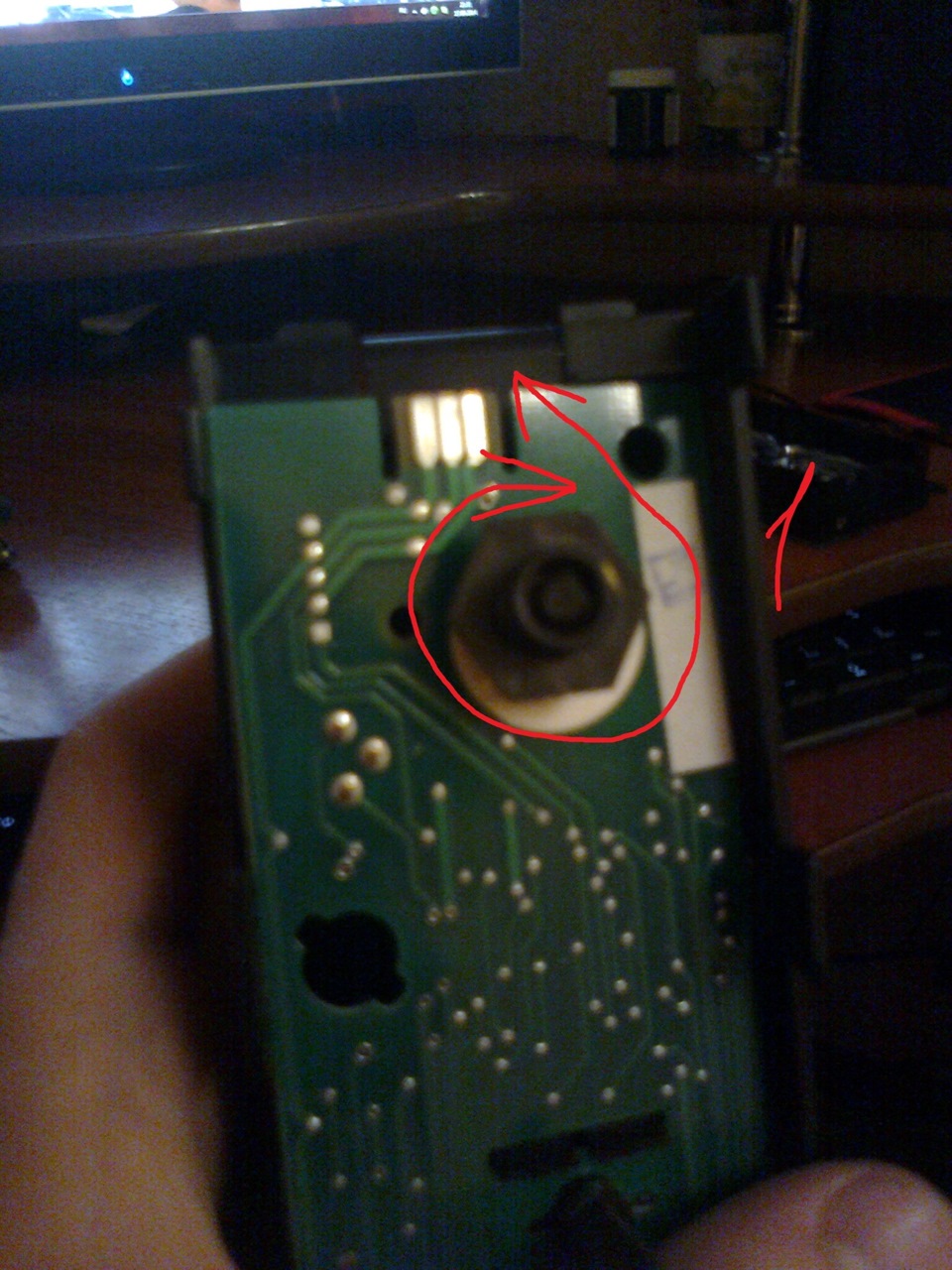

И видим всю плату, далее находим отдельный регулятор скорости вентилятора, так как он крепиться персонально (1) откручиваем его и снимаем корректировачное кольцо (белое сразу за ним).

Вот что должно быть, регулятор выпадает сзади.

Как известно, в зимнее время года работа печки автомобиля во многом определяет комфорт при вождении. Но иногда бывает такое, что устройство просто отказывается работать и особенно часто такая проблема возникает в отечественных автомобилях. Подробнее о том, как осуществляется замена радиатора печки на машине Лада Приора, читайте ниже.

Принцип работы печки

Панель управления отопителем на Приоре

Система кондиционирования может переставать дуть по разным причинам. Если печка дует холодным воздухом, при этом машина без кондиционера, водителю предстоит разбирать и производить замену некоторых элементов. Это может быть не работающий управляющий регулятор, вентилятор, кран отопителя или другой компонент системы отопления. В любом случае для начала давайте разберемся в принципе работы.

Теплый воздушный поток принудительно обдувает радиатор устройства благодаря вентилятору. Обороты последнего изменяются в зависимости от температуры внутри авто. Соотношения теплого и холодного воздушных потоков регулируются благодаря задвижке. Непосредственно в салон машины воздушный поток поступает через фильтрующий элемент, предназначенный для очистки воздуха. В салоне уже автовладелец выбирает, каким образом будет осуществляться обдув, регулируя положение заслонок на центральной консоли.

Блок управления отопителем Приора является основной конструктивной деталью, именно его регулятором управляет водитель. Блок управления печкой, производя регулировку и анализ всех необходимых параметров, настраивает мотор печки таким образом, чтобы он регулировал скорость функционирования вентилятором, а также положение воздушной заслонки.

Радиатор отопительного устройства

Основные аспекты ремонта

Если не работает вентилятор или в целом перестала работать печка, то нужно понимать, что процесс ремонта — это достаточно трудоемкая процедура. Перед тем, как снять радиатор печки на Приоре или как снять вентилятор, нужно сделать диагностику. Сначала проверяется работоспособность термостата. Если магистрали, подведенные к устройству, теплые, то деталь рабочая.

Если не работает вентилятор, в первую очередь необходимо проверить его контакты. Далеко не всегда замена вентилятора печки позволяет решить проблему, особенно, если она заключается в окислении контактов. Иногда разъем от устройства достаточно просто прочистить, чтобы решить задачу. Снять вентилятор печки можно всегда, однако вентилятор отопителя не так часто выходит из строя. Е сли печка дует только на максимальных оборотах, это перегорел резистор скорости вращения печки.

Кроме того, за работу электрических компонентов отопительной системы отвечает предохранитель F9, поэтому в случае появления проблем его также следует проверить и при необходимости поменять. Если предохранитель часто выходит из строя, не нужно покупать более мощную деталь — в первую очередь, надо произвести проверку электрической схемы с помощью мультиметра. Бортовая сеть может перегружаться из-за замыкания (автор видео — Алексей Калачев).

Некоторые автовладельцы в Сети утверждают, что плохая работа отопительной системы обусловлена объемом охлаждающей жидкости в бачке. Якобы, убрав из расширительного бачка расходный материал до минимума, устройство будет оперативнее отдавать тепло. Мы бы не рекомендовали этого делать, поскольку это не решает проблему. Но если вы оставите уровень антифриза в бачке на минимуме, необходимо регулярно производить его проверку.

Иногда не греет печка из-за поломки задвижки, предназначенной для регулировки холодного и теплого воздушного потоков. В том случае, если воздушный поток будет очень слабым, нужно проверить. В каком состоянии используемый фильтр. Воздушный фильтрующий элемент необходимо время от времени менять, помните об этом. Когда отопитель работает очень шумно, суть неисправности обычно заключается в плохом подшипнике. Подшипниковое устройство в любом случае нужно заменить, поскольку со временем оно может попросту заклинить вентилятор, а это, согласитесь, куда серьезнее, чем просто шум в салоне.

Извините, в настоящее время нет доступных опросов.

Инструкция по замене радиатора печки

Если вам нужно поменять резистор печки или радиатор отопителя, систему в любом случае лучше будет демонтировать.

Чтобы произвести замену устройства, выполните следующие действия:

1. Само отопительное устройство фиксируется на четырех или пяти гайках, в зависимости от комплектации и года выпуска авто. В этом нет ничего сложного, эти гайки необходимо выкрутить.
2. Следующий шаг — самый сложный, вам необходимо демонтировать систему. Отопитель извлекается из моторного отсека под определенным углом. Желательно, чтобы на этом этапе вам кто-то помогал, поскольку снять устройство самостоятельно может быть проблематично.
3. Когда устройство снято, вам необходимо будет выкрутить три самореза, фиксирующие непосредственно сам радиатор.
4. Элемент просто извлекается из места установки и меняется на новый. Дальнейшие действия по сборке осуществляются в обратной последовательности.

Видео «Подробная инструкция по замене радиатора на Приоре»

Как не допустить ошибок, снимая отопительное устройство и как все сделать правильно, смотрите на видео (автор ролика — Александр Л).

Рекомендуем к прочтению

Комментарии и отзывы

После замены и промывки системы охлаждения на приоре печка дует холодный воздух… В системе воздуха нет. Что случилось не пойму.

Работой печки в ВАЗ-2171 можно управлять, выставляя необходимые рабочие параметры и меняя режимы. Такие возможности предоставляет блок управления отопителем Приора, который часто называется сокращённо САУО. Как и любой механизм, эта деталь склонна к поломкам. Давайте разбираться, что нужно делать в таких ситуациях.

Базовые моменты

Управляющий механизм отопителя может отличаться в зависимости от того, имеется ли в автомобиле кондиционер и от какого он производителя. Хоть в конструкции будут присутствовать некоторые изменения, но варианты поломок, их причины и способы устранения отличаться не будут. Поэтому мы будем рассматривать общие ситуации. Обычно владельцы ВАЗ-2171 сталкиваются с тремя распространёнными проблемами:

1. Выход из строя переключения направления движения воздушных потоков.
2. Отсутствие возможности менять температуру воздуха.
3. Затруднительное переключение рабочих режимов.

Именно по таким признакам можно определить работоспособность САУО. Если хотя бы один функционал не работает, то можно делать вывод о том, что вышел из строя блок управления отопителем Приора, ремонт в этих случаях оказывается малоэффективным. Лучше заменить испорченный элемент на новый, невзирая на его высокую стоимость. Зато работа отопителя будет безотказной и в самый неподходящий момент вам не придётся сидеть в холодной машине.

Принцип работы

На блок управления отопителем Приора, ремонт которого нас интересует в этой статье, поступает сигнал от салонного температурного датчика. Находится этот механизм в плафоне на потолке салона. После принятия этого сигнала, идёт сравнение с тем значением температуры, которая была установлена водителем. Разница сравнивается с допустимым значением. Если разница между температурами будет больше допустимого значения, то управляющий блок будет посылать сигнал моторедуктору заслонки.

Ввиду такой сложной системы, которой характеризуется Приора, блок печки может демонстрировать неисправное функционирование из-за других элементов. Поэтому не стоит изначально грешить именно на САУО. Возможно, неисправность заключается в заслонках или температурном датчике. Чтобы это определить, необходимо измерять сопротивление на датчиках.

Демонтаж и замена

Чтобы установить новый блок управления печкой Приора, необходимо снять старый. Это логично, поэтому необходимо научиться проводить демонтаж неисправного элемента. Мы подготовили список действий, выполнение которых поможет в этой работе:

1. Изначально следует демонтаж накладки консоли, которая преграждает доступ к САУО.
2. Далее следует отсоединение колодки, на которой размещается жгут проводов питания.
3. Изнутри откручиваем крепёжные винты, которые удерживают управляющий элемент печки.
4. Теперь можно достать его, поскольку больше ничего не удерживает.

Новый блок отопителя Приора устанавливается в том же порядке, только в обратной последовательности. При покупке нового элемента важно выбирать ту модель, которая была установлена в вашем автомобиле. Это проверенный способ замены САУО, который был не один раз испытан на практике.

Теперь вы знаете как проверить блок управления печкой на Приоре, выполнить демонтаж неисправного элемента и вернуть печку в исправное состояние. Всю эту работу можно сделать самостоятельно и платить специалистам ни к чему. Если бы он ещё и не выходил из строя, но ничто не вечно, а значит и блок управления периодически нуждается в ремонте.

Система автоматического управления отопителем (сокращенно САУО) на автомобилях Лада Приора могут быть несколько типов, в зависимости от того, установлена ли климатическая система на машине или нет, а также от типа кондиционера, при его наличии.

• блок управления печкой без кондиционера
• блок климата Panasonic
• блок печки Halla

В независимости от того, какого типа блок установлен на вашей машине, последствия выхода из строя, поломки, в большинстве случаев одинаковы:

1. Не работает регулировка потока воздуха ( в ноги, вверх на стекло и т.д.)
2. Температура воздушного потока не меняется при переключении рукоятки САУО
3. Проблемы с переключением режимов работы вентилятора (мотора) печки

Все эти и некоторые другие последствия могут наступить при отказе блока отопителя на Приоре. В большинстве случаев поломки бывают критическими и приходится не ремонтировать, а полностью менять модуль на новый.

Замена блока управления печкой на Приоре

Чтобы добраться до крепления САУО Приоры, понадобится обязательно снять центральную накладку консоли.

И только после этого с внутренней стороны производятся все манипуляции. Отсоединяется колодка со жгутом проводов питания:

И с внутренней стороны откручиваем все винты крепления блока отопителя, как это наглядно видно на фото ниже.

И вынимаем его, так как больше он ничем не крепится:

Установка нового блока происходит в порядке, обратном снятию. Разумеется, устанавливать необходимо тот блок, который у вас стоял изначально. Если кондиционер Panasonic — соответственно этой же марки должен быть и блок. Если Halla — соответственно!

Цена блока управления отопителем на Приору

Ниже будет приведена таблица с приблизительными данными по ценам на модули САУО Приоры, разумеется, в зависимости от типа и фирмы производителя.

Цена, руб.	Фирма производитель и тип САУО
8780	Halla
5760	Panasonic
2755	ИТЭЛМА

Купить данный блок можно не в каждом магазине, так как цены не самые низкие на подобные комплектующие. Но на авторазорке можно приобрести данные детали как минимум в два раза дешевле. Как видите, снять блок печки довольно просто и поменять его можно в течение получаса, при наличии необходимого инструмента для ремонта.

Как снять блок управления печкой на калине

Пришла весна, стало теплеть и захотелось мне свежего воздуха) окна открывать еще рано, да и грязно, решил я открыть заслонку рециркуляции чтобы в салон поступал воздух с улицы) Открыл я ее наполовину и ручка которую двигал так и осталась у меня в руках. Ну что делать, поехал по магазинам, но такую штуку нигде не нашел. Называется он блок рычагов управления отопителем стоит около 300 руб, но магазины его почему то не возят. Выручил друг калиновод с лада-калина-форума, безвозмездно подогнал старый блок управления с нужной деталью.
И вот освободившись с работы пораньше решил перекинуть деталь на свой блок.

«Борода » снимается очень легко, откручиваем два шурупа внизу под заглушками, снимаем крутилки-вертелки и снизу вытягиваем всю накладку на себя. Некоторые пишу что нужно снимать магнитолу, я не снимал, длины проводки хватило чтобы отвести панель и засунуть туда руку и отключить все провода.
Сам блок управления печкой снимается также легко, (чего нельзя сказать про установку:)) откручиваются 4 болта, затем отверткой снимаются скобы крепящие тросики и весь блок вытаскивается вверх.

Каждый автовладелец знает, насколько важна работа отопительной системы, особенно в условиях зимних холодов. Если печка выходит из строя, это, как минимум, принесет немалые неудобства для водителя и пассажиров, поэтому работоспособность этого узла должна быть на высшем уровне. Подробнее о том, как производится замена печки на Калине и в каких случаях она требуется, вы сможете узнать из этого материала.

Возможные неисправности отопителя и способы их устранения

Если печка дует очень слабо или на текущем режиме она в принципе отказывается дуть воздухом, то неисправностей, как и способов устранения, может быть несколько:

1. Износились шланги отопительной системы. Как правило, если течет тосол или не греет печка, это может быть обусловлено износом патрубков. Чтобы решить такую проблему, необходимо произвести тщательную диагностику каждого из патрубков. Через трещины, а также другие их повреждения может выходить охлаждающая жидкость.
2. Вышел из строя кран отопителя. Если кран управления печкой сломался, об этом могут сказать следы протечки расходного материала в салоне транспортного средства.
3. В работе блока управления появились неисправности. Если проблема кроется в блоке, то в первую очередь необходимо проверить качество его подключения к бортовой сети. Если он правильно подключен, то скорей всего, проблема кроется именно в нем. Ремонт блока лучше доверить специалистам.
4. Неисправности проводки. Возможно, блок не включает систему отопления из-за отсутствия контакта с бортовой сетью. В данном случае проблема решается путем провзонки цепи для поиска оборвавшегося участка.
5. Сломался добавочный резистор. Это устройство используется для управления вентилятором отопителя, так что если не греет печка на Калине, также нужно проверить работоспособность этого элемента. Если он не работает, то его надо будет менять.
6. Не работает регулятор печки Калина, расположенный в салоне авто. Если отопитель дует только горячим, а при переводе его режима из горячего воздуха на холодный он никак не реагирует, то скорей всего, из строя вышел регулятор, установленный на центральной консоли.
7. Сломался радиатор отопительного узла. Такая проблема считается одной из самых часто встречаемых на отечественных машинах, особенно она актуальна для Калины. Можно попробовать отремонтировать это устройство или поменять его самостоятельно. Подробнее о том, как снимать и как произвести замену устройства, мы расскажем ниже (автор — канал Интересное видео).

Инструкция по замене печки

Перед тем, как снять все необходимые детали, тросики и прочие компоненты с Калины, подготовьте новый радиатор, патрубки и хомуты. Патрубки потребуются на тот случай, если старые износились или за годы работы они ни разу не менялись. Как показывает практика, больше всего шланги подвержены износу при перепадах температур, поэтому их в любом случае нужно время от времени менять.

Инструкция на тему как поменять радиатор представлена ниже:

1. Процедуру замены начинаем в моторном отсеке. Для начала следует подставить емкость под сливное отверстие и слить из радиатора весь расходный материал. Если вы заметили, что охлаждающая жидкость уже старая и отработала свой ресурс эксплуатации, что можно понять по ее цвету и отложениями, то антифриз также лучше поменять.
2. Вам необходимо обеспечить наиболее удобный доступ ко всем патрубкам и шлангам радиаторного узла в моторном отсеке. Чтобы сделать это, произведите демонтаж корпуса воздушного фильтра силового агрегата, аккумуляторной батареи, а также ее площадки. Далее, необходимо отсоединить все магистрали от радиаторного устройства в подкапотном пространстве. Сделав это, с помощью гаечного ключа можно открутить гайку, которая фиксирует металлический кожух на щите двигателя. Эта гайка расположена рядом с патрубками, которые проходят в салон Калины.
3. Далее, перемещаемся в салон автомобиля. Вам нужно демонтировать педаль газа, для этого открутите три гайки. Что касается педали тормоза, то ее демонтировать не получится, поэтому просто отведите ее в сторону настолько, насколько это возможно.
4. Теперь вам предстоит надрезать стальной кожух так, как показано на фото, после чего спилить трубки радиаторного узла. Сделав это, вы сможете произвести демонтаж устройства со стороны педалей, но для этого потребуется также открутить болты, которые фиксируют его.
5. Перед тем, как произвести установку нового радиаторного устройства, необходимо будет тщательно обработать наждачной бумагой его трубки. Учтите, что они должны быть максимально ровными. После того, как все поверхности будут готовы, на верхнюю трубку надевается магистраль с расширенным окончанием, а на нижнюю — с более узким концом. Остальные выходы необходимо подключить в подкапотном пространстве вместо старых. Также учтите, что со стороны салона Калины место выхода магистралей в моторный отсек желательно обработать шумоизолирующим материалом.

Цена вопроса

Ассортимент радиаторных узлов для Калин не особо большой. В среднем цены на радиаторы такие:

Видео «Решение проблемы потекшего радиатора»

Как в домашних условиях произвести ремонт узла — подробная инструкция процесса представлена на видео ниже (автор — SergSerg).

Не секрет, что блок управления отопителем Лада Калина перекочевал на более современные автомобили Лада Гранта и Лада Калина 2 поколения. Вместе с ним перешли и недостатки, например, тусклая подсветка. Существует множество способов, как доработать подсветку салона, но мы остановимся только на одном из них, который по нашему мнению самый лучший.

Причина плохой подсветки блока управления печкой в зеленом светофильтре на наклейке. Чаще всего автолюбители просто стирают его, делая тем самым подсветку немного ярче, но это не решает другой проблемы — неравномерного свечения.

Мы предлагаем подойти к вопросу комплексно, улучшить подсветку и саму шкалу на блоке управления отопителем и для этого потребуется:

1. Макет шкал в Corel Draw x5 — Чтобы скачать файлы нужно авторизироваться на сайте (пароль: lada.online).
2. Матовая пленка с клеевым слоем, 0,5 м — 350р.
3. Белая транслюцентная пленка 0,4 м. — 250р.
4. Светодиодные модули для подсветки.
5. Услуги плотерной резки — 180р.

Снимаем центральную накладку панели приборов (торпедо), для этого поддеваем отверткой все рукоятки регуляторов печки, а затем и саму пластиковую накладку, отщелкивая ее по периметру, начиная с нижнего правого угла. Затем устанавливаем светодиодные модули на двусторонний скотч. Яркая подсветка нам гарантирована.

Вырезанные макеты аккуратно наклеиваем, первый слой — светофильтр для температуры красный и синий. Второй слой — белая транслюцентная пленка, а третий черная матовая пленка. Отражатели на пластике можно выровнять, чтобы они не мешали, а отражатели на внутренних кольцах не трогать.

В результате получаем равномерную и яркую подсветку блока управления печкой. Можете сравнить с тем, как было и как стало:

Как снять блок управления печкой приора

Блок управления отоплением и вентиляцией снимаем при его замене.
Снимаем накладку панели приборов (см. «Снятие накладки консоли панели приборов»).

Крестообразной отверткой отворачиваем четыре самореза крепления блока управления к накладке панели приборов…

…и снимаем блок.
Устанавливаем блок управления отоплением и вентиляцией в обратной последовательности.

Блок управления отоплением и вентиляцией снимаем при его замене.
Снимаем накладку панели приборов (см. «Снятие накладки консоли панели приборов»).

Крестообразной отверткой отворачиваем четыре самореза крепления блока управления к накладке панели приборов…

…и снимаем блок.
Устанавливаем блок управления отоплением и вентиляцией в обратной последовательности.

Система автоматического управления отопителем (сокращенно САУО) на автомобилях Лада Приора могут быть несколько типов, в зависимости от того, установлена ли климатическая система на машине или нет, а также от типа кондиционера, при его наличии.

• блок управления печкой без кондиционера
• блок климата Panasonic
• блок печки Halla

В независимости от того, какого типа блок установлен на вашей машине, последствия выхода из строя, поломки, в большинстве случаев одинаковы:

1. Не работает регулировка потока воздуха ( в ноги, вверх на стекло и т.д.)
2. Температура воздушного потока не меняется при переключении рукоятки САУО
3. Проблемы с переключением режимов работы вентилятора (мотора) печки

Все эти и некоторые другие последствия могут наступить при отказе блока отопителя на Приоре. В большинстве случаев поломки бывают критическими и приходится не ремонтировать, а полностью менять модуль на новый.

Замена блока управления печкой на Приоре

Чтобы добраться до крепления САУО Приоры, понадобится обязательно снять центральную накладку консоли.

И только после этого с внутренней стороны производятся все манипуляции. Отсоединяется колодка со жгутом проводов питания:

И с внутренней стороны откручиваем все винты крепления блока отопителя, как это наглядно видно на фото ниже.

И вынимаем его, так как больше он ничем не крепится:

Установка нового блока происходит в порядке, обратном снятию. Разумеется, устанавливать необходимо тот блок, который у вас стоял изначально. Если кондиционер Panasonic — соответственно этой же марки должен быть и блок. Если Halla — соответственно!

Цена блока управления отопителем на Приору

Ниже будет приведена таблица с приблизительными данными по ценам на модули САУО Приоры, разумеется, в зависимости от типа и фирмы производителя.

Цена, руб.	Фирма производитель и тип САУО
8780	Halla
5760	Panasonic
2755	ИТЭЛМА

Купить данный блок можно не в каждом магазине, так как цены не самые низкие на подобные комплектующие. Но на авторазорке можно приобрести данные детали как минимум в два раза дешевле. Как видите, снять блок печки довольно просто и поменять его можно в течение получаса, при наличии необходимого инструмента для ремонта.

Как снять и отремонтировать блок управления печкой на Chery Amulet

Автомобиль Chery Amulet, выпускаемый китайской компанией Chery, входит в число наиболее бюджетных и доступных машин из Поднебесной, которые продаются на российском рынке. Хотя производство модели уже прекратили, авто не перестаёт быть востребованным на вторичном рынке. Низкая цена и широкие возможности для самостоятельного обслуживания позволяют владельцам существенно экономить при эксплуатации этого автомобиля. Amulet далеко не идеальная модель, имеющая целый ряд недостатков. Но всё оправдывается в глазах покупателей и владельцев именно стоимостью. К числу неисправностей, связанных с отопительным оборудованием, стоит отнести поломку блока управления печкой. Она может выходить из строя по нескольким причинам. Но для устранения поломок требуется минимум демонтировать узел.

Процедура снятия

Чтобы восстановить работоспособность блока управления салонным отопителем в автомобиле Chery Amulet, потребуется для начала его демонтировать. Конструкция в китайском автомобиле продумана не самым сложным образом, потому со снятием блока управления должен справиться даже новичок. Здесь не требуется использовать большой набор инструментов и какие-то специальные приспособления. Вся процедура демонтажа потребуется наличия лишь 2 основных инструментов и рук самого автовладельца. Из инструментов нужно взять крестообразную и плоскую отвёртку.

• Поскольку работа проходит с участием электропроводки и электроразъёмов, обязательно отключите минусовую клемму от аккумулятора. Этого достаточно, чтобы полностью обесточить машину. Снимать батарею не нужно. Убедитесь, что клемма откинута в сторону.
• В зависимости от ситуации, можно полностью демонтировать центральную консоль, либо снять только накладку с блока управления отопительной системой в вашем автомобиле Chery Amulet.
• Чтобы снять центральную консоль, необходимо поддеть плоской отвёрткой край центральных дефлекторов, после чего вытащить их.
• Под дефлекторами скрываются 2 винта крепления верхней части накладки центральной консоли.
• Достаньте магнитолу, отключите жгут с проводами и штекер от антенны. Затем отвёрткой подденьте рамку от подстаканника.
• За рамкой скрывается 4 крепёжных винта, которые следует открутить, что позволить достать полностью сам подстаканник.
• Теперь вам открыт доступ к 2 винтам средней фиксации накладки консоли.
• Пропустив предыдущие этапы, можно попробовать просто поддеть плоской отвёрткой накладку на блоке управления вентиляцией и отоплением.
• Накладка снимается с блока, а за ней вы увидите 4 крепёжных винта от самого блока управления, и ещё 2 винта фиксации накладки центральной консоли.
• Если снимать всё, теперь вы сможете полноценно убрать накладку центральной консоли и снять блок управления отопителем.
• На блоке управления имеются пластиковые фиксаторы с проводами. Их нужно сжать и тем самым отключить колодку проводов.
• Таким же образом, отжимая фиксаторы, снимаются все колодки проводов с блока управления.
• Аккуратно, используя плоскую отвёртку, подденьте за край пружинный держатель, а затем снимите его.
• Отсоедините наконечники тросиков от рычагов управления, которые отвечают за регулировку заслонок.
• Теперь весь блок управления печкой можно снимать и оценивать его текущее состояние.

Нельзя сказать, что справиться с блоком управления отопителем сложно. Здесь нужно лишь следовать инструкции и последовательно выполнять работу.

Возможные неисправности

Заниматься ремонтом регулировки печки на Chery Amulet или нет, зависит от конкретной ситуации. Иногда, выполнив неправильный демонтаж, можно окончательно повредить устройство, тем самым единственным выходом из ситуации будет покупка нового блока. Проблема лишь в том, что стоимость нового блока управления составляет около 5 тысяч рублей. Не все понимают, за что они платят такие деньги, и пытаются найти альтернативный выход из сложившейся ситуации. Если говорить о неисправностях, то тут стоит выделить несколько возможных проблем.

1. Отказ подсветки. Выполнена она в виде белой пластиковой накладки сверху блока, который не сложно заметить при снятии. Внутри подсветки предусмотрено несколько лампочек. Рекомендуется сначала убедиться в нормальном состоянии проводки, после чего заменить сами лампочки, если они просто перегорели и вышли из строя. Сделать это не сложно, но снимать лампочки следует аккуратно, чтобы не повредить патрон и цоколь.
2. Поломка креплений тросиков регулировки заслонок. Это актуальная проблема для тех, кто неоднократно снимал центральную консоль и сам блок управления. Здесь используется довольно хрупкий пластик одновременно с очень твёрдым металлом. Именно металл при довольно жёсткой фиксации тросиков начинает провоцировать образование трещин и надломов пластиковых компонентов блока управления. С завода для крепления тросиков используют металлическую скобу. Её жёсткость приводит к проблемам с тросами, из-за чего в результате становится невозможно регулировать заслонки. Здесь тросик в жёлтом кожухе отвечает за направление подачи воздуха, а верхний чёрный позволяет регулировать интенсивность обдува. Есть ещё синий тросик, отвечающий за температуру. Если пластиковые дорожки для фиксации тросиков сломались, самым простым решением будет использовать металлические хомуты для них.
3. Поломка рычажков. Сами рычаги, которые соединяются с тросиками, достаточно прочные, выполненные из металла. А если быть точнее, то из дюралевого сплава, являющегося разновидностью алюминия. Но и они могут ломаться. Некоторые пытаются заново припаять или сварить рычажки, хотя на практике результат получается неудовлетворительным. Лучше полностью заменить элементы. Для этого снимаются крепления тросиков и извлекаются сами рычажки. Обязательно запоминайте, где какой трос находился, и в какой последовательности соединялся. Жёлтый идёт снизу, чёрный укладывается сверху. Синий проходит отдельно.
4. Крутилки. Сами крутилки обычно ломаются при слишком интенсивном их вращении. Особенно этот пластик становится уязвимым при пониженной температуре. Материал промерзает, делается хрупким и при сильном нажатии может надломиться. Чтобы снять чёрную внешнюю крутилку, необходимо через отверстие в регуляторе нажать на пластиковый фиксатор, в результате чего элемент выйдет из зацепления и снимется. Далее с обратной стороны надавите отвёрткой, и из пазов выйдет уже вторая часть крутилки, выполненная из зелёного пластика. Шестерёнка крутилки, изготовленная из белого пластика, демонтируется путём сжатия лепестков с внутренней стороны блока управления. После этого демонтируются уже сами рычажки. Иначе их снимать не стоит пытаться, поскольку наверняка произойдёт поломка. Здесь наверняка придётся покупать новые запчасти. На нижней шестерёнке тоже есть клипса, которая выжимается отвёрткой, и элемент просто вылетает с посадочного места.

Сборка узла выполняется в обратной последовательности. Пытаться ремонтировать блок отопителя или нет, зависит от конкретной ситуации. Иногда поломки оказываются критичными, пластик полностью деформируется, обрываются тросики или ломаются рычажки. Тогда проблема решается исключительно заменой компонентов, либо всего блока управления в сборе. Останавливает выполнить полную замену только далеко не скромная стоимость нового блока, который для такого бюджетного автомобиля стоит весьма и весьма дорого. Потому можно поискать варианты на вторичном рынке, обратиться к авторазборкам, либо же не пожалеть денег, и заказать новый блок.

Прежде чем разбирать блок управления, убедитесь в исправности электроцепи, в целостности контактов и проводов. Также проверьте обязательно предохранители. Механические поломки блока управления нельзя считать серьёзными и опасными неисправностями. Их устранение можно выполнить своими руками, неплохо сэкономив деньги на замене элемента.
